Arduino Uno开发板适配3D打印防护外壳

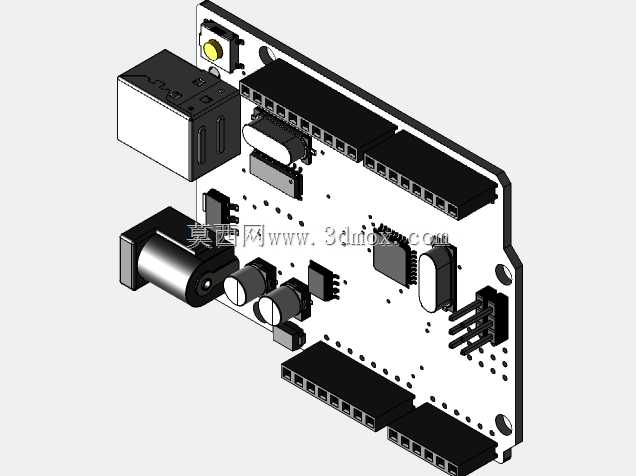

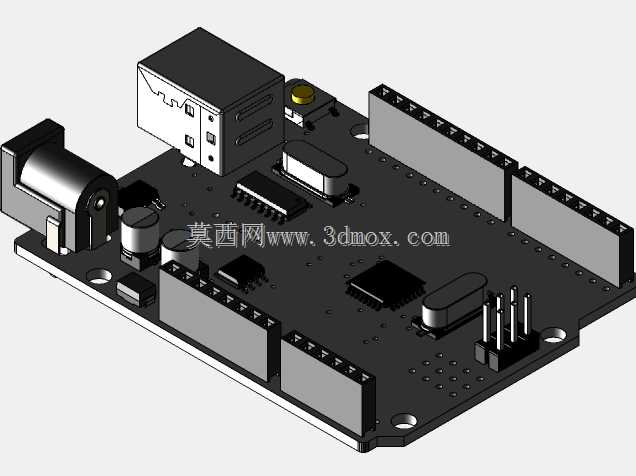

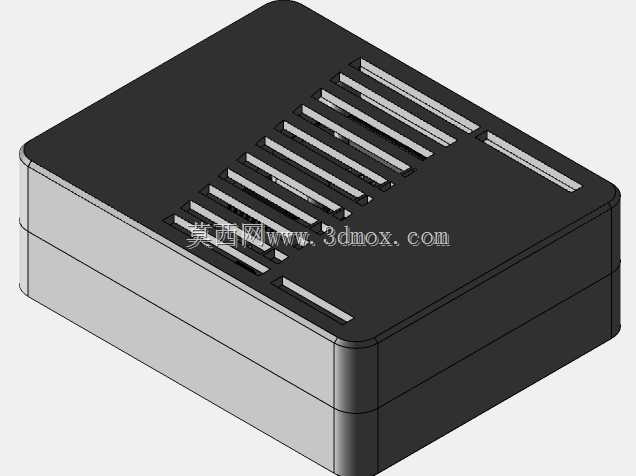

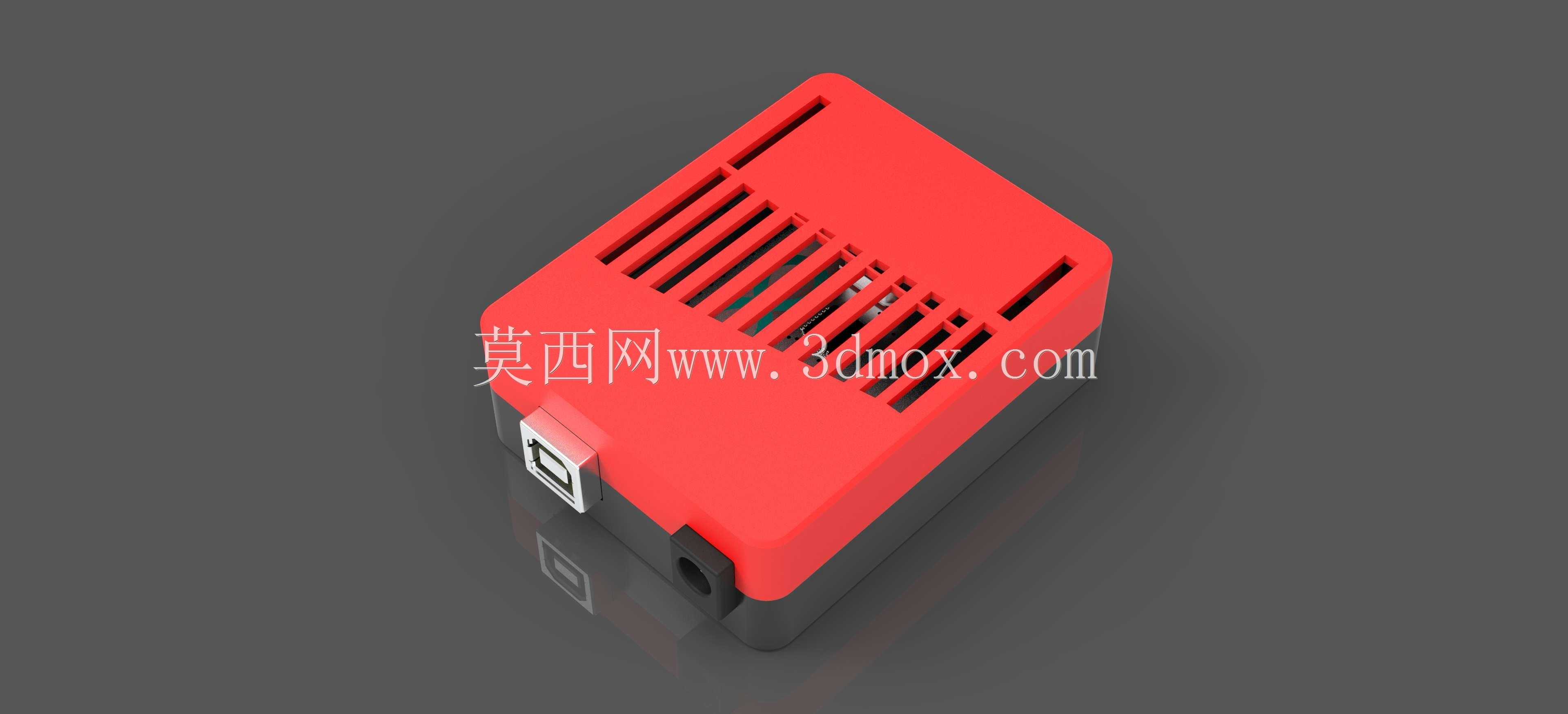

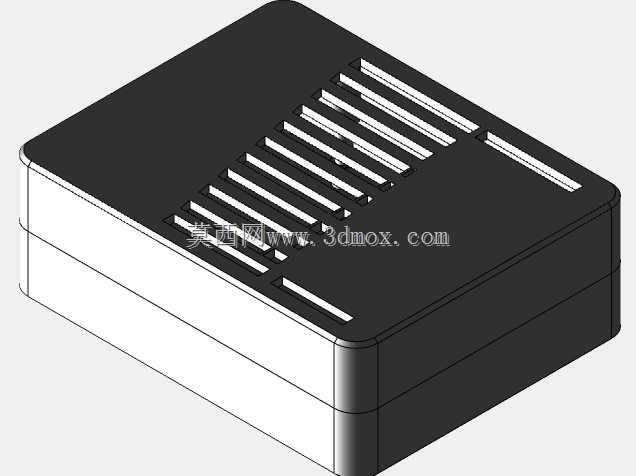

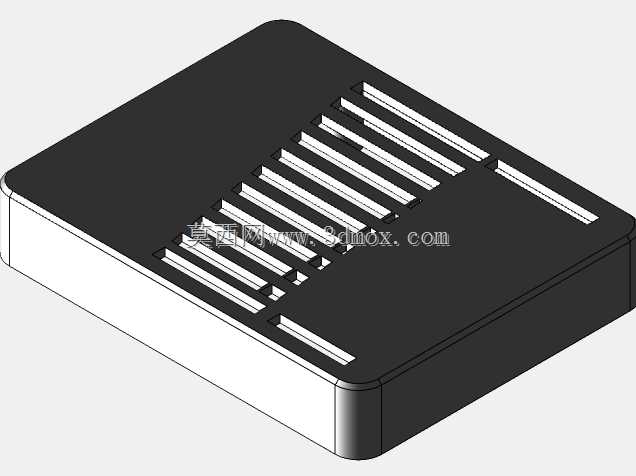

　　在创客项目、电子原型验证、小型自动化控制装置的搭建场景中，裸露的Arduino Uno开发板常面临引脚弯折、积灰短路、外力磕碰损坏的问题，这款适配外壳正是针对这类实际使用痛点设计的结构件。从实际使用需求出发，外壳采用上下扣合的分体式结构，无需额外螺丝即可完成组装，日常拆装调试时不需要借助工具，能快速打开外壳调整跳线、更换外接模块，适配创客快速迭代原型的工作节奏。外壳在对应开发板的USB接口、直流电源接口位置预留了精准的开孔，外接数据线、电源插头时不会被壳体干涉，插拔操作的空间余量充足，不会出现插头抵到壳体无法插到底的情况；针对开发板上的数字IO引脚、模拟输入引脚区域，外壳做了下沉式的避让槽，既不会遮挡引脚排针，

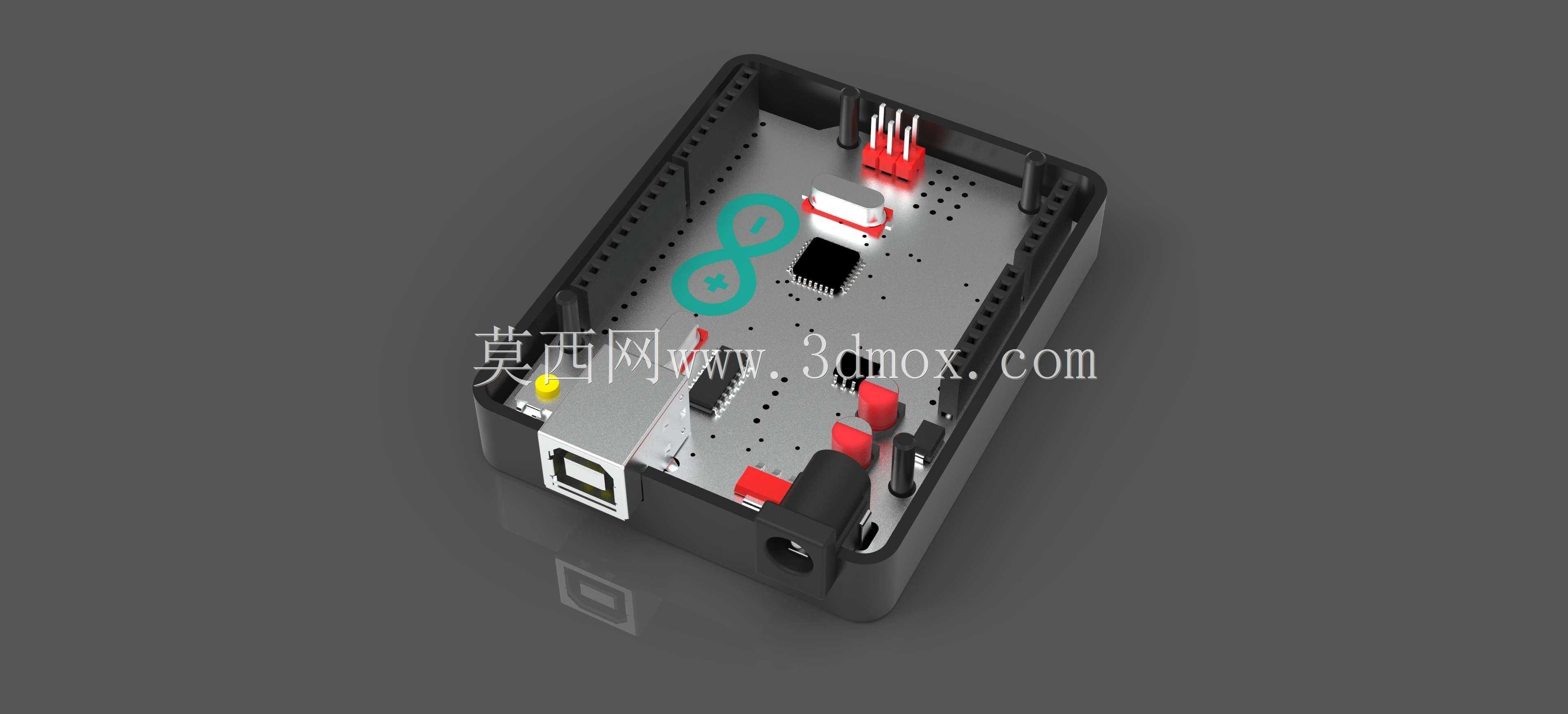

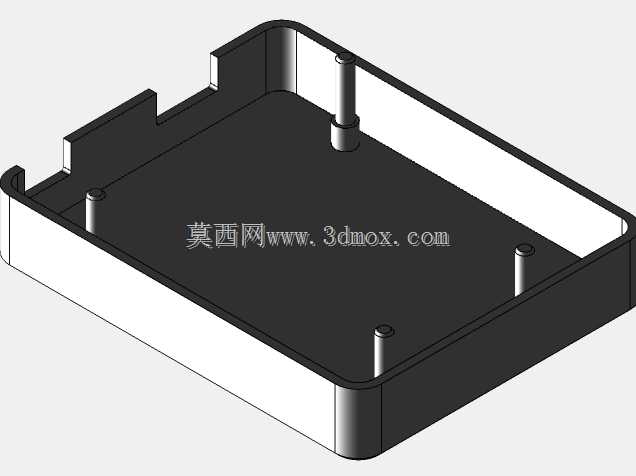

　　外接杜邦线时也能顺着槽位理顺走线，避免多根线材杂乱缠绕在开发板表面。考虑到3D打印的工艺特性，外壳的壁厚设计为1.8mm，既保证了打印完成后壳体有足够的结构强度，日常拿取、堆叠放置时不会轻易开裂变形，也不会因为壁厚过大导致打印时间过长、耗材用量过多；壳体的边角全部做了R2的圆角过渡，没有尖锐的棱角，拿取时不会划手，也能减少打印过程中边角翘曲的概率，适配FDM工艺3D打印机的成型特点，不需要额外添加支撑结构就能直接打印，降低打印的失败率。外壳内部设计了四个定位柱，位置刚好对应Arduino Uno开发板上的四个固定孔位，安装时开发板可以直接卡在定位柱上，不需要额外打胶或者用螺丝固定，就能限制开发板在壳体内的前后左右窜动，

　　避免使用过程中开发板移位导致接口对位不准。在开发板主控芯片、电源芯片对应的壳体位置，外壳预留了细密的散热格栅，开发板长时间运行产生的热量可以通过格栅自然散出，不会因为封闭壳体导致内部积热，影响芯片的运行稳定性。外壳的上盖边缘设计了一圈0.5mm的凸台，和下盖的凹槽配合扣合后，缝隙均匀控制在0.2mm以内，既能阻挡日常环境中的灰尘、少量飞溅的液体落到开发板上，也不会因为配合过紧导致拆装困难。从安装边界来看，外壳整体的长宽尺寸比开发板单边大3mm，整体高度比插好排针的开发板高2mm，安装后不会额外占用过多的安装空间，在小型桌面装置、嵌入式控制项目里，可以直接通过外壳底部的预留安装孔，

　　用M2螺丝把整个带壳的开发板固定在设备机架或者亚克力安装板上，固定孔的位置间距和通用的电子元件安装孔位匹配，不需要额外打孔适配。针对开发板上的复位按键，外壳在对应位置做了凸起的按键触发位，不需要打开外壳，直接按压壳体表面的触发位就能按到复位按键，日常调试复位操作非常方便。外壳的表面没有多余的装饰结构，整体平整简洁，打印完成后不需要额外打磨处理就能直接使用，也可以根据项目需求在壳体表面喷涂标识、粘贴标签，区分不同功能的控制板。在教学实验场景中，带外壳的开发板能减少学生实验过程中因为误碰引脚导致的短路、元件损坏问题，降低实验耗材的损耗率；在户外临时部署的小型传感节点项目里，外壳能阻挡露水、灰尘落到电路板上，提升开发板在非洁净环境下的运行可靠性。设计过程中反复核对了Arduino Uno各版本开发板的尺寸公差，定位柱的高度、开孔的位置都做了0.3mm的公差余量，兼容不同厂商生产的同规格开发板，不会出现个别开发板因为尺寸公差装不进去的情况。
