CAM程序模拟用水平墓碑工装组件

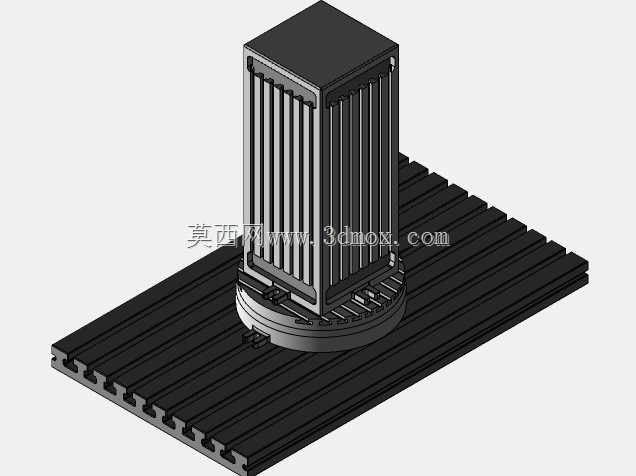

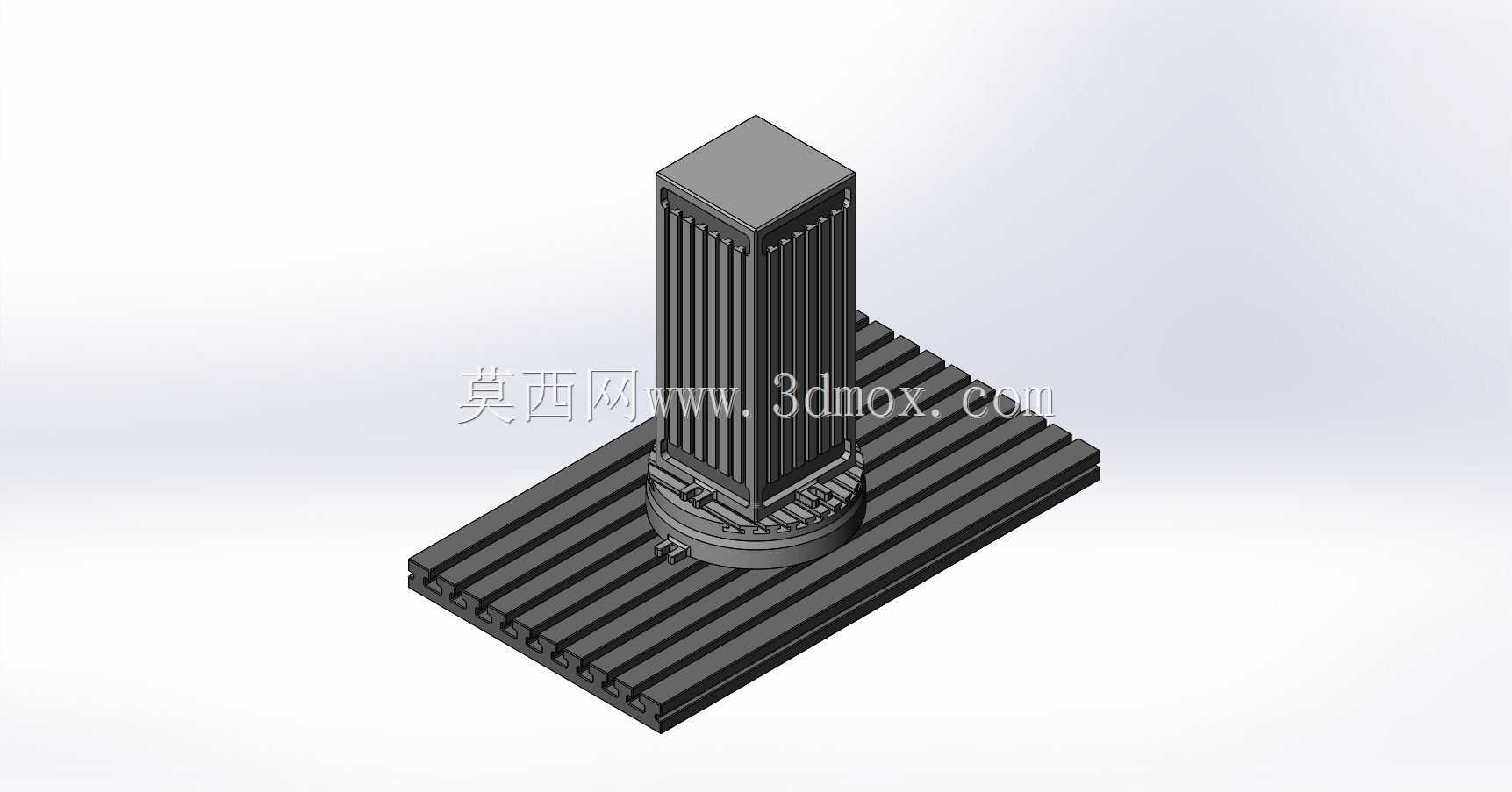

　　在多轴数控加工的CAM程序仿真环节，这类水平墓碑组件是搭建虚拟加工环境的核心基准构件，主要用于在编程阶段还原机床工作台上的实际装夹布局，避免程序验证阶段出现与工装的碰撞、干涉问题，同时也能辅助编程人员快速确定工件的装夹高度、加工行程边界，减少现场试切的调整时间。从结构设计来看，该组件采用分体式组合结构，底部为带平行T型槽的安装基座，槽距与常见立式加工中心、五轴机床的工作台槽距保持通用适配性，基座上表面做了平面度公差控制，保证与墓碑立柱连接后的垂直度要求。中间的连接转台部分集成了周向定位结构，既可以实现立柱的0度、90度等固定角度分度装夹，也预留了连续回转的安装接口，适配带四轴转台的机床仿真场景。上部的立柱主体采用竖向外肋式结构，

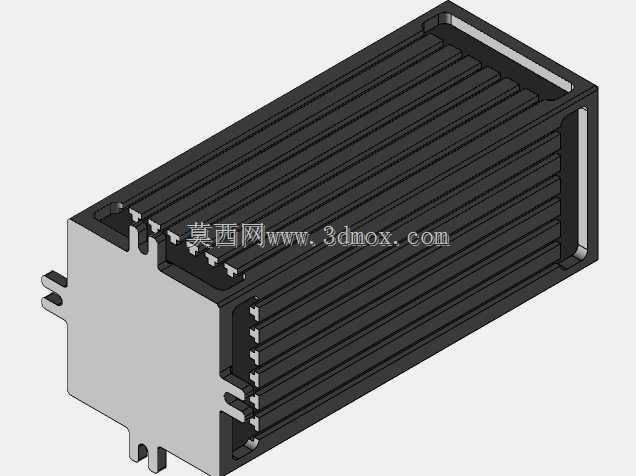

　　在保证整体刚性的前提下尽可能减少冗余材料，立柱的四个工作侧面均设计了统一的装夹螺孔阵列，孔位间距符合通用组合夹具的安装标准，可直接适配标准平口钳、专用夹具、毛坯料的直接锁附，不需要额外做转接板设计。设计过程中优先考虑了实际加工场景的安装边界：基座的长宽尺寸覆盖常见中小型机床工作台的有效装夹区域，不会超出工作台的行程限位，立柱的高度设置兼顾了刀具的最长悬伸需求与机床Z轴的安全行程，避免仿真过程中出现主轴撞到工装顶部的误判。所有棱边均做了工艺倒角处理，还原真实工装的加工特征，不会出现尖锐直角的建模错误，保证仿真碰撞检测的准确性。这类组件在实际应用中，除了CAM程序的离线仿真验证，也可作为车间现场工装配置的参考模型，

　　编程人员在出程序前可以直接在装配环境中调入该模型，匹配对应的毛坯、刀具、机床模型，完整模拟整个加工走刀过程，提前发现刀具路径中存在的撞刀、超程、夹具干涉等问题，尤其是在多面加工、五轴联动加工的编程场景中，准确的墓碑工装模型能大幅降低程序出错概率，减少现场机床的待机调试时间。建模时对各个配合面的公差做了对应设置，基座与转台的连接面、转台与立柱的配合面均保留了实际装配的间隙量，不会出现建模时的过约束问题，各个螺孔、沉孔的尺寸均按照国标紧固件标准绘制，可直接导出工程图用于现场工装的加工制作，不需要二次修改尺寸。立柱外表面的竖槽结构一方面是为了减轻整体重量，方便现场吊装挪动，另一方面也可以作为工件装夹的辅助定位基准，

　　操作人员可以直接靠住竖槽侧面完成工件的初定位，缩短装夹找正的时间。基座底部的槽口做了沉头设计，匹配T型螺栓的安装尺寸，安装时可以直接从槽口滑入螺栓，不需要从端部穿装，提升工装在机床上的装夹效率。整个组件的所有零件均做了固定约束设置，在仿真环境中不会出现零件移位的情况，保证模拟过程与实际加工的状态完全一致，避免因模型约束错误导致的仿真结果失真。
