机加工用筒状工件夹持固定棱镜夹具

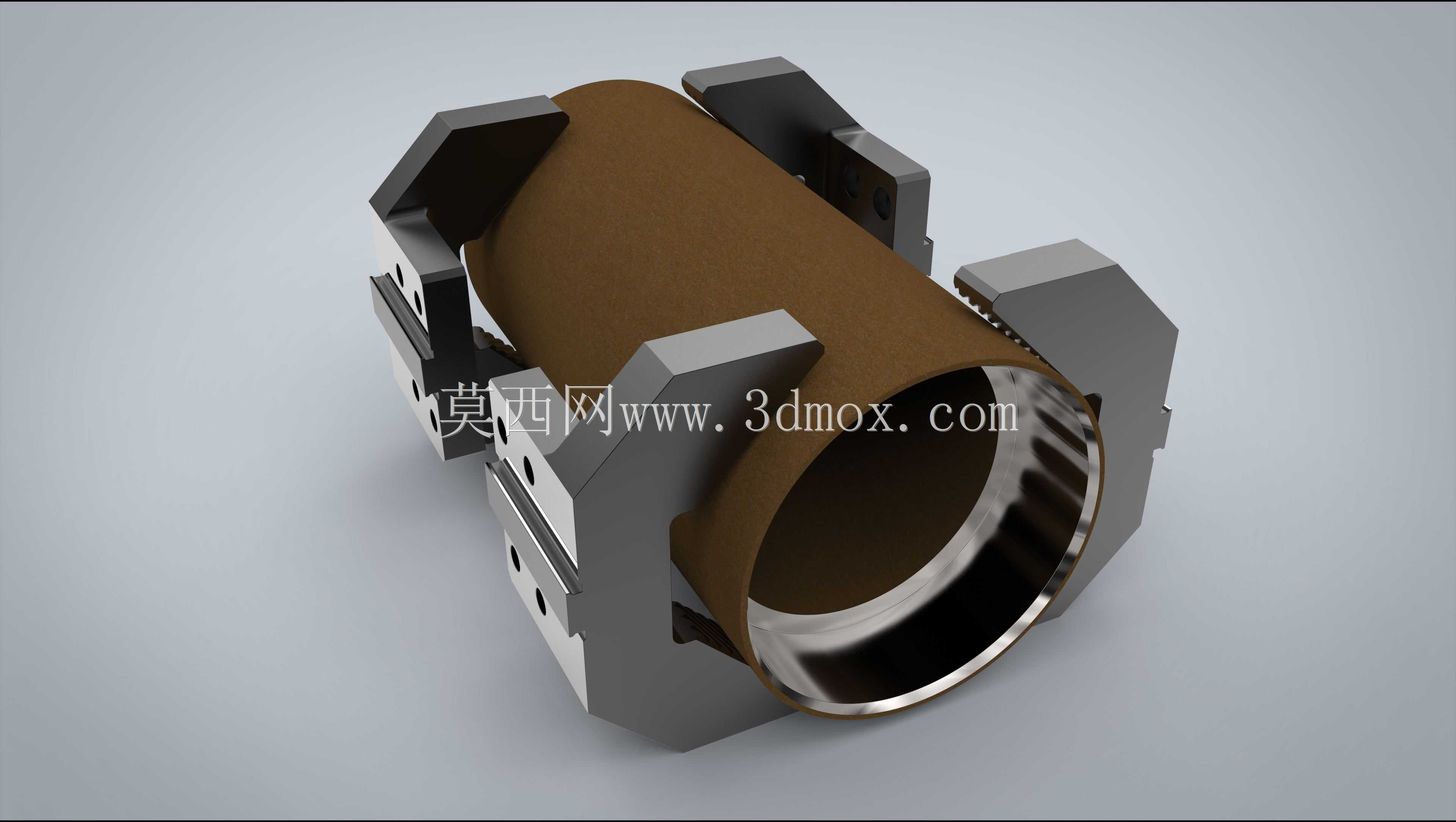

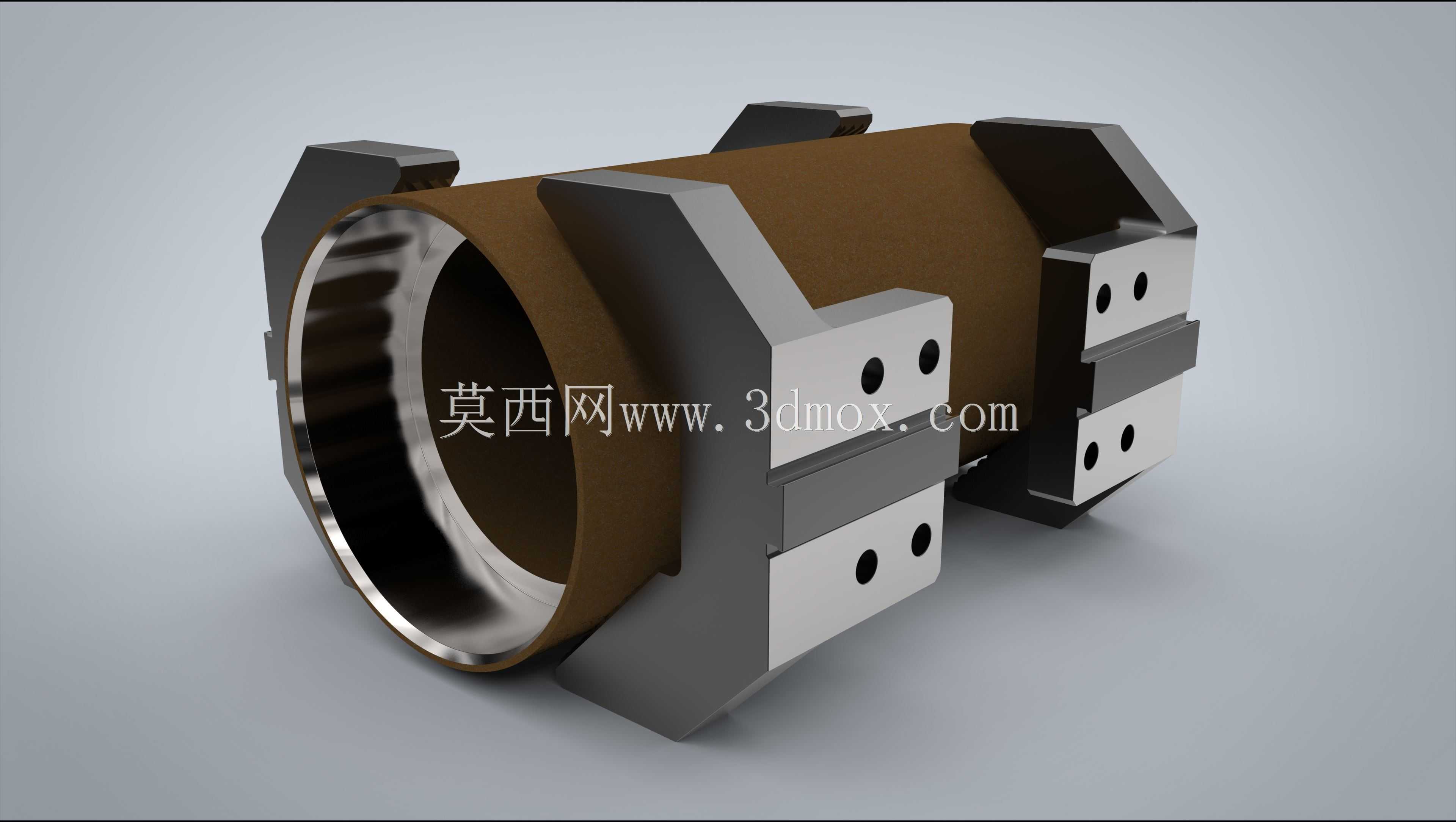

　　在常规轴类、筒类零件的铣削、钻削、磨削工序里，工件的夹持稳定性直接决定加工精度，这套棱镜式夹持结构，就是针对大直径薄壁筒状工件设计的专用装夹部件，区别于普通三爪卡盘的点接触夹持，它采用多块对称分布的夹持块形成面接触抱紧结构，能有效分散夹持力，避免薄壁筒件装夹时出现的圆度变形、内壁压痕问题。从结构布局来看，整套夹持组件围绕中心工件呈周向均匀分布，每一块夹持座都带有与工件外圆匹配的弧形贴合面，夹持座通过侧边的导向槽与基座连接，夹紧动作发生时，各夹持块同步向中心收拢，贴合面完全贴住筒件外圆柱面，接触面积比普通卡爪提升60%以上，单位面积的夹持压力大幅降低，哪怕是壁厚仅2mm的薄壁铜套、钢筒，装夹后也不会出现局部凹陷变形。

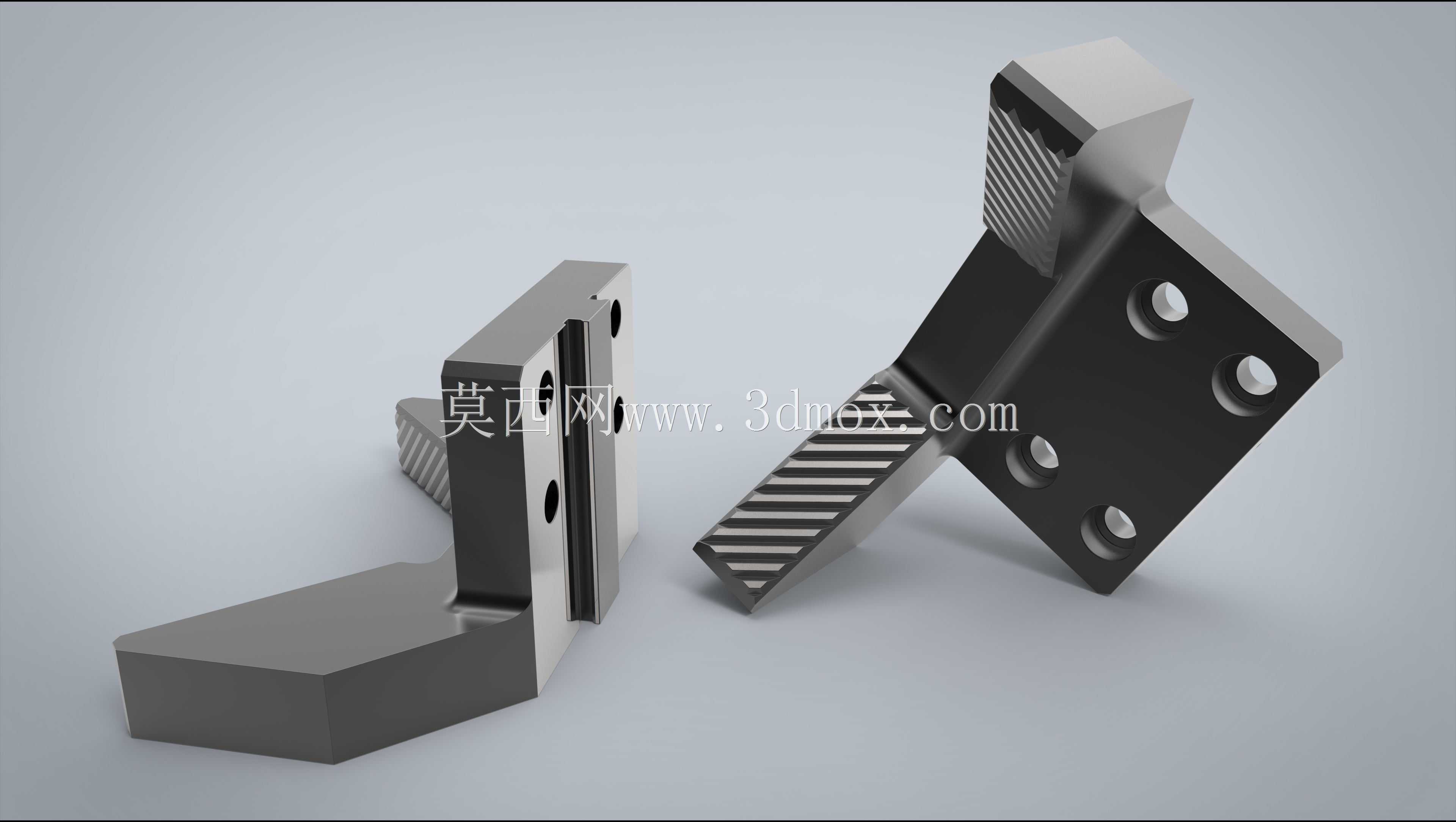

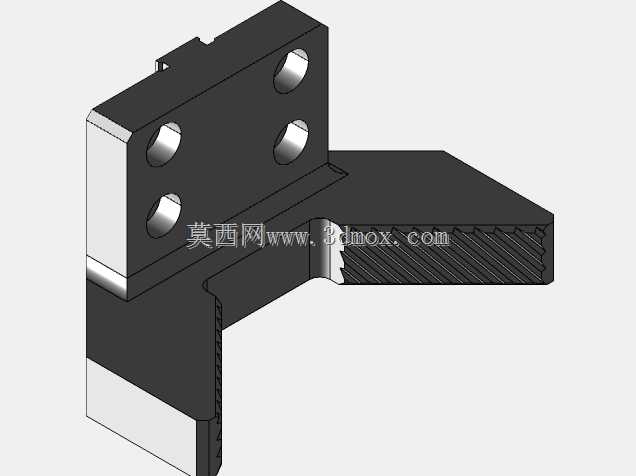

　　设计阶段首先考虑的是加工场景的适配性，在普通卧式车床、立式加工中心上加工筒类零件的端面孔、侧槽、外圆倒角时，经常遇到工件伸出卡盘长度较长、加工时振颤明显的问题，这套棱镜夹具可以安装在机床工作台上作为二次支撑夹持部件，也可以替换原有卡盘的卡爪组件直接作为主夹持结构，夹持块的行程范围覆盖直径80mm到150mm的筒类工件，适配绝大多数常规尺寸的套筒、衬套、缸筒类零件加工需求。夹持座的材质选用45号钢经调质处理，表面硬度达到HB220-250，弧形贴合面做了发黑防锈处理，部分针对有色金属工件加工的场景，还可以在夹持块贴合面粘贴铜垫片或者尼龙垫片，进一步避免夹伤工件表面。导向结构采用矩形导轨配合，每块夹持座的侧边都有精准的导向凸台，

　　和基座上的导向槽间隙控制在0.02mm以内，保证夹紧过程中各夹持块的同轴度误差不超过0.015mm，装夹后工件的径向跳动量可以控制在0.02mm以内，满足半精加工、精加工的装夹精度要求。从安装边界来看，整套夹具的基座为方形结构，边长尺寸240mm，总高度180mm，底部预留了四个M12的安装螺栓孔，孔距为200mm×200mm，可以直接固定在标准机床工作台的T型槽上，不需要额外制作过渡连接板；中心通孔直径160mm，允许长筒件穿过夹具中心，适配长度超过300mm的长筒类零件的贯穿装夹需求，加工时可以配合尾座顶尖实现两端定位，进一步提升装夹刚性。实际使用中，这套夹具的夹紧动作可以通过顶部的锁紧螺钉实现，每块夹持块对应一个锁紧螺钉，

　　拧紧时夹持块沿导向槽向中心移动，操作逻辑和普通机用虎钳类似，一线操作人员不需要额外培训就能快速上手；如果要适配自动化加工线，也可以将手动锁紧结构替换为液压油缸驱动，实现自动夹紧松开，配合机械手完成自动上下料，适配批量加工场景。在功能特性上，这套棱镜夹具区别于通用卡盘的核心点，在于它的夹持受力方向是沿工件径向均匀分布的，不会像三爪卡盘那样因为卡爪的制造误差导致某一侧受力过大，加工薄壁筒件的内孔时，装夹变形带来的内孔圆度误差可以降低70%以上，尤其是加工铜、铝等软质金属筒件时，成品合格率能得到明显提升。另外，夹持块属于可更换部件，针对不同直径的工件，只需要更换对应弧形尺寸的夹持块，不需要更换整套基座，能有效降低生产现场的工装成本，更换一块夹持块的时间不超过5分钟，切换加工工件型号时的工装准备时间大幅缩短。在结构细节设计上，每块夹持块的贴合面都做了1×45°的导入倒角，工件吊装放入夹具时，倒角可以起到导向作用，避免工件端面磕碰夹持块边缘；基座底部做了排屑槽，加工产生的铁屑、切削液可以顺着排屑槽流出，不会堆积在导向槽内影响夹持块的滑动顺畅度，日常维护只需要定期在导向槽内涂抹润滑脂，就能保证长期使用的精度稳定性。针对磨削加工场景，夹持块的贴合面还可以加装硬质合金贴片，提升耐磨性能，避免长期使用后贴合面磨损导致夹持精度下降，硬质合金贴片通过沉头螺钉固定在夹持块上，磨损后可以单独更换，维护成本更低。
