壁挂式灭火器固定承托支架结构设计

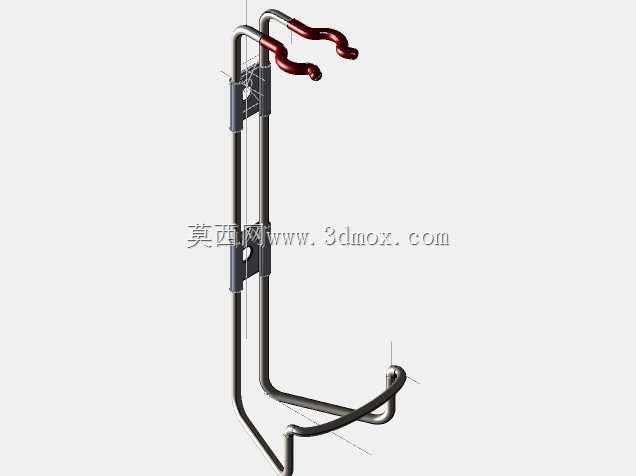

　　在商用楼宇、工业厂房、仓储空间、公共交通场站等场景的消防设施布设环节，灭火器的可靠固定是保障应急取用效率、避免设备磕碰损坏的核心细节，这款壁挂式承托支架正是针对手提式灭火器的点位固定需求开发的结构件。日常巡检中常遇到灭火器随意放置被过往人员碰倒、瓶身刮蹭掉漆、应急时无法快速定位取用的问题，该支架通过壁挂安装的形式，将灭火器稳定固定在墙面指定点位，既不占用地面通行空间，也能让灭火器始终处于醒目的固定位置，适配常规4kg、8kg规格手提式干粉、二氧化碳灭火器的承托需求。从结构设计逻辑来看，整体采用弯折成型的铝制杆件作为主体框架，摒弃了传统钣金冲压支架的厚重感，铝制材质本身具备优秀的抗锈蚀能力，在潮湿的地下车库、

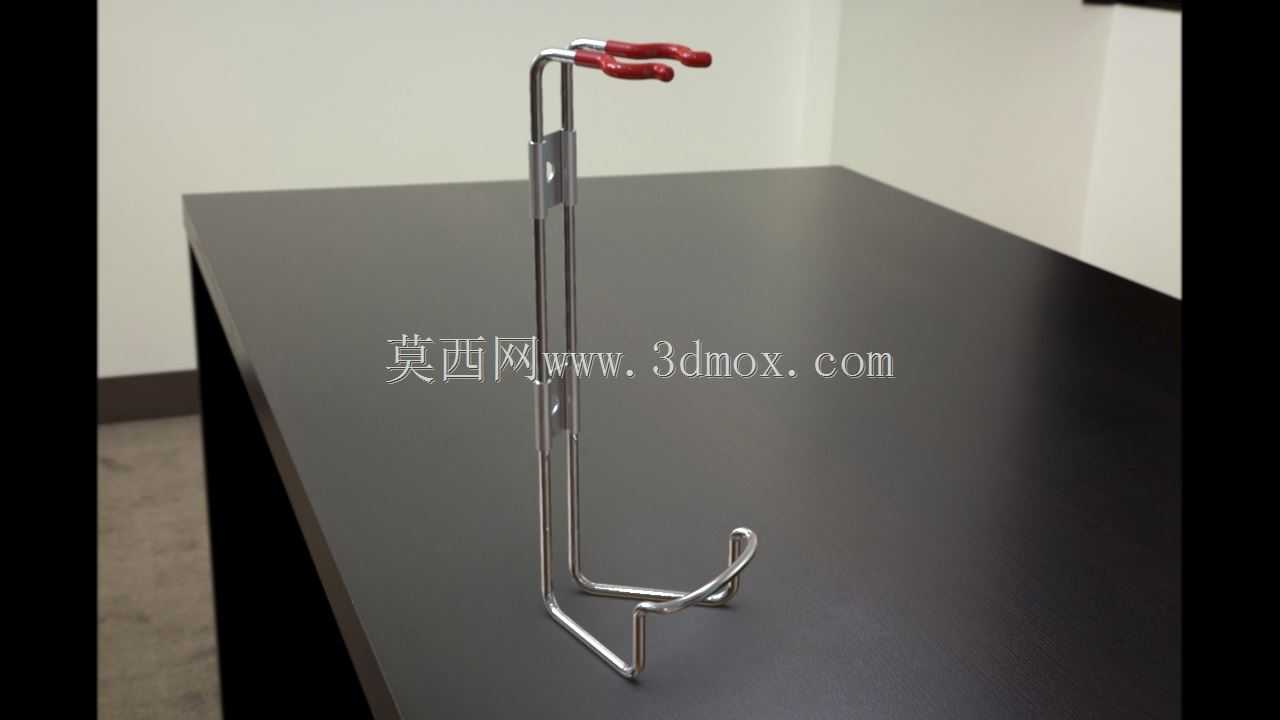

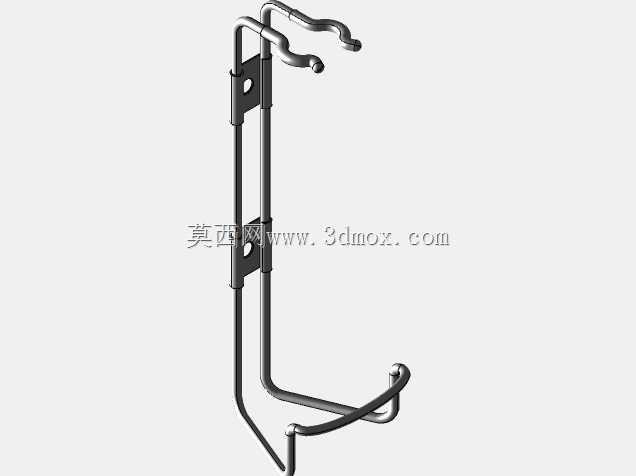

　　化工车间外围等环境下也能长期使用不产生锈渍污染墙面或瓶身。上部的双弯红色握把结构并非装饰件，一方面在安装支架时可以作为临时握持点位方便施工人员对位固定，另一方面在日常巡检挪动支架、或者应急状态下连带支架快速转移灭火器时，可作为受力提手使用，握把表面的包覆层提升了握持摩擦力，避免湿滑状态下脱手。下部的弧形承托钩是核心受力结构，弧度完全匹配手提式灭火器的瓶身下缘轮廓，安装后瓶身底部卡入弧形钩内，上部靠在竖向支撑杆件上，形成两点限位，无需额外绑带即可实现稳定固定，拿取时直接向上提取灭火器即可脱离支架，没有多余的解锁动作，完全符合消防应急取用的快反要求。设计阶段充分考虑了安装边界的适配性，竖向主杆的长度控制在350mm区间，

　　上部安装孔位距离承托钩的垂直距离为280mm，安装时仅需在墙面打入两颗膨胀螺栓固定主杆上部的安装片即可完成布设，不需要对墙面进行大面积开槽或多点位打孔，对已完成装修的墙面破坏极小；支架整体探出墙面的距离控制在120mm，不会过度突出影响通道通行，也避免了过往搬运货物时剐蹭支架。可移动的结构特性体现在两个维度，一是支架本身重量仅0.3kg，拆卸转移时无需借助工具即可快速拧下膨胀螺母完成点位迁移，适配临时活动场地、施工围挡等需要频繁调整消防点位的场景；二是上部的限位卡箍可以沿竖向主杆上下滑动调整位置，针对不同高度的灭火器瓶身，可以滑动卡箍到对应位置锁紧，避免瓶身上部晃动，适配不同品牌、不同充装量的手提式灭火器尺寸差异。结构强度验证阶段，

　　针对承托钩部位做了1.5倍额定承重的静载测试，满负载状态下承托钩形变量小于0.2mm，长期承重不会出现松脱变形；所有杆件的弯折部位都做了圆弧过渡处理，没有尖锐毛刺，安装和取用过程中不会划伤施工人员或取用人员的手部，也不会刮蹭灭火器瓶身的漆面和标识标签。相较于传统的铁质挂架，这款铝制支架的重量降低了60%，安装时单人即可完成对位、打孔、固定的全流程操作，不需要额外辅助人员托举支架；表面做了阳极氧化处理，长期使用不会出现掉漆、锈蚀的问题，后期维护仅需日常擦拭表面浮尘即可，不需要做防锈补漆处理。在消防点位布设的实际应用中，该支架可以适配砖混墙面、彩钢板墙面、木质隔断等多种安装基面，只要基面强度满足承重要求，即可通过更换对应膨胀螺丝或自攻螺丝完成固定，不需要定制专属安装配件；针对车载消防场景，也可以将支架固定在车辆舱体内壁，固定车载灭火器，避免车辆行驶过程中灭火器滚动移位产生异响或磕碰损坏。
