43毫米直径轴用分体式主轴安装固定座

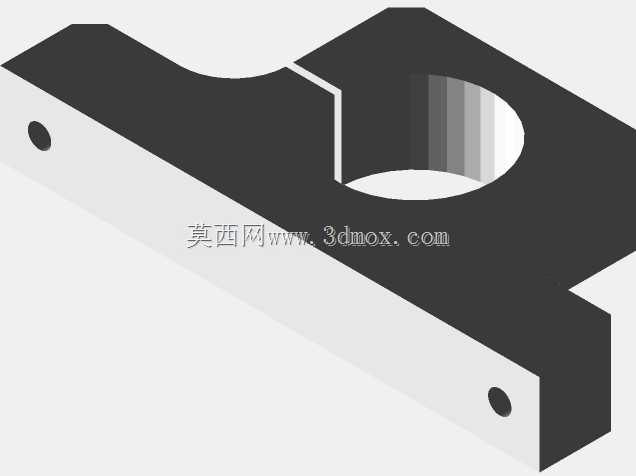

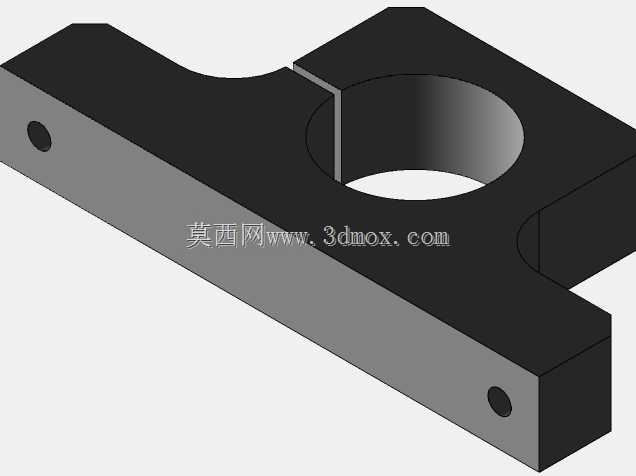

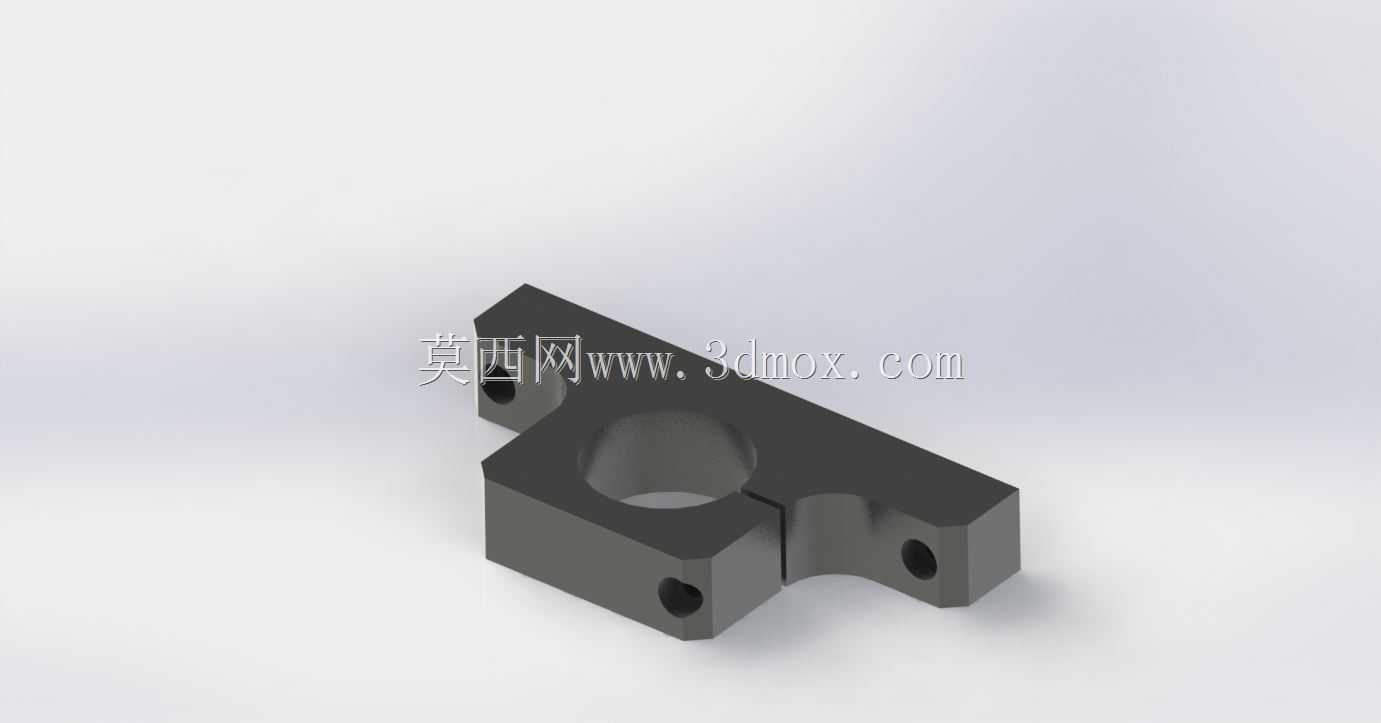

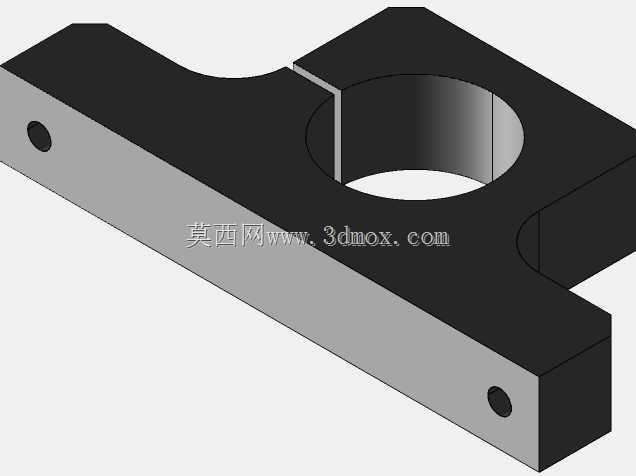

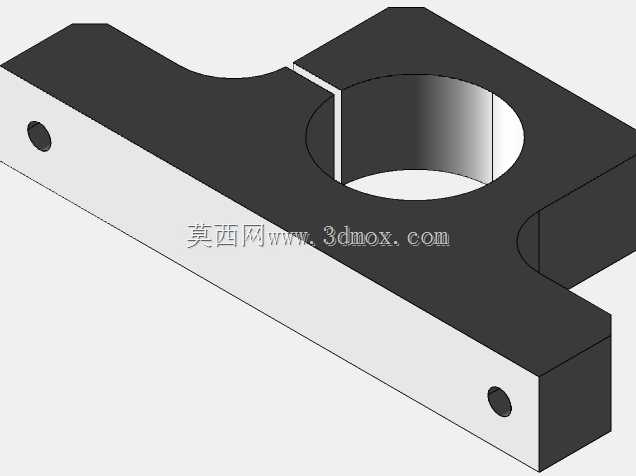

　　在小型数控铣削设备、桌面级加工工装以及非标自动化钻铣工位的搭建过程中，主轴的安装固定精度直接决定了加工端的跳动公差与长期运行稳定性，这款适配43毫米直径主轴的安装固定座，正是针对小规格动力主轴的侧装固定需求设计的结构件。从实际应用场景来看，这类固定座常被用在小型CNC雕刻机的Z轴滑台侧装、多工位组合机床上的排钻主轴固定、专用铣削工装的动力头安装位置，相比传统的整体抱箍式安装座，它的分体式开口结构在现场装配时不需要预先从主轴端部穿套，可直接在已布设好走线、冷却管路的轴段位置完成抱合固定，大幅降低了后期设备维护、主轴更换的拆装工作量。

　　从功能特性上看，该固定座采用开口抱合的夹紧原理，主体安装面与主轴夹持孔保持严格的垂直公差要求，夹持孔的内圆面做了精加工处理，表面粗糙度控制在Ra1.6以内，保证抱合时与主轴外圆的接触面积足够均匀，避免局部应力集中导致的主轴外壳变形，同时能在高速铣削加工时提供足够的夹紧摩擦力，抵消刀具切削时产生的径向切削反力与振动载荷。固定座的三个安装支脚分别布置在夹持孔的三个受力方向：两个支脚位于开口侧的两端，通过螺栓锁紧时可提供均匀的抱合收紧力，第三个支脚位于夹持孔的对侧，与安装基准面贴合后可承担主轴工作时的主要倾覆力矩，避免固定座在长时间受交变载荷时出现安装移位。

　　设计思路上，这款固定座选用铝合金作为加工基材，一方面是因为铝合金的比强度足够满足小规格主轴的夹持受力需求，整体重量更轻，能降低Z轴滑台的运动负载，提升运动轴的响应速度；另一方面铝合金的切削加工性能优异，可在普通数控铣床上一次装夹完成所有安装面、夹持孔、螺栓过孔的加工，加工效率高且容易保证各形位公差。结构上在夹持孔与安装支脚的衔接位置做了圆弧过渡处理，避免直角位置的应力集中，在螺栓锁紧的受力路径上做了局部加厚，防止锁紧时出现结构变形导致夹持孔圆度超差。开口位置的缝隙宽度经过反复校核，既保证螺栓锁紧时能产生足够的抱紧变形量适配主轴外径的微小公差，又不会因为开口过大导致夹持孔变形失圆，影响主轴的回转精度。

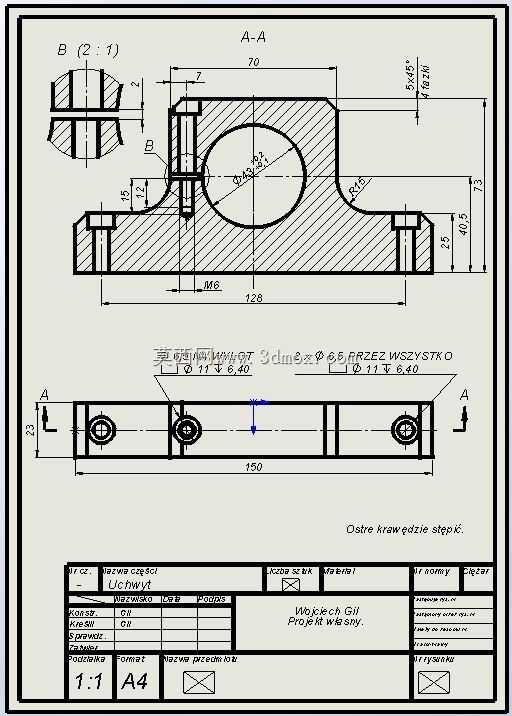

　　从安装边界尺寸来看，固定座的整体安装基准面为平面结构，三个安装孔的孔位间距按照小型滑台的标准安装孔距设计，可直接适配市面上常见的20系列、40系列铝型材滑台安装面，不需要额外加工转接板。夹持孔的中心高度经过优化，在保证固定座自身结构强度的前提下尽可能降低主轴中心到安装面的距离，缩短切削力的力臂，提升整个安装系统的刚性。安装孔采用沉孔设计，螺栓锁紧后头部不会突出安装面，保证固定座与安装基准面完全贴合，避免出现安装倾斜导致的主轴轴线与进给方向不垂直的问题。在实际装配使用时，需要注意按照对角顺序逐步拧紧三个安装支脚的固定螺栓，避免单侧受力过大导致固定座倾斜，抱合主轴的螺栓需要按照推荐扭矩锁紧，既要保证足够的抱紧力防止主轴打滑，又不能扭矩过大导致铝合金夹持孔出现塑性变形。这类固定座在实际生产中还可根据使用场景的不同，对夹持孔内径做小幅适配修改，用来固定同直径规格的电主轴、气动主轴甚至是导向光轴，具备一定的通用适配性，在小型非标加工设备的搭建中是非常常用的结构固定件。
