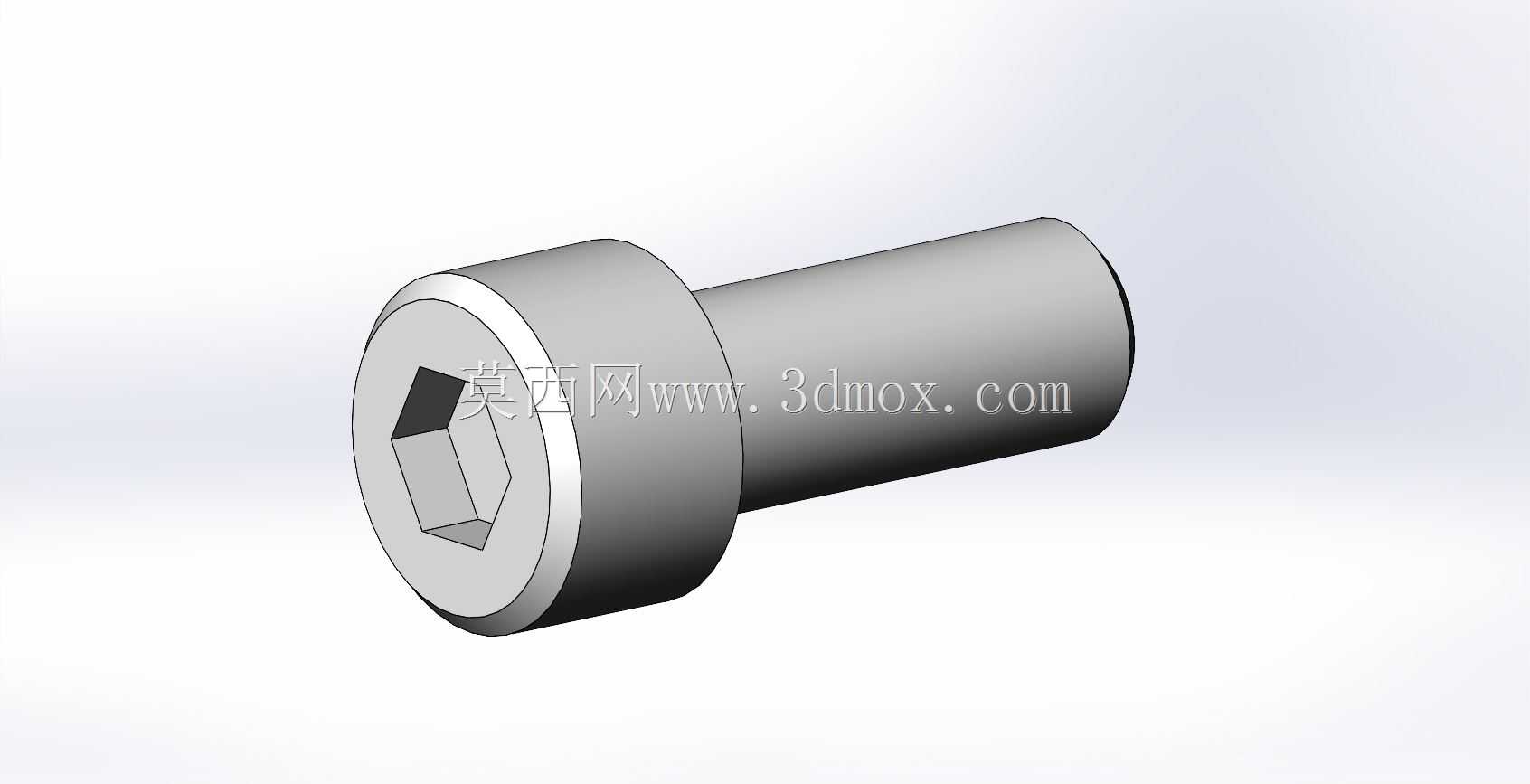

内六角圆柱头螺钉DIN912标准件结构

　　在各类机械装配场景里，紧固件的选型直接决定了整套设备的连接可靠性与装配效率，内六角圆柱头螺钉作为最常用的可拆卸紧固元件，广泛覆盖从精密仪器内部模组固定、工业设备机架拼接，到自动化生产线工装夹具装夹、液压阀块油路集成块锁紧等诸多工况。这类螺钉的头部采用圆柱型设计，相比沉头螺钉不需要在被连接件表面加工沉头孔，就能保证头部端面与安装基面完全贴合，尤其适合那些安装面厚度有限、无法加工沉孔，或是需要频繁拆装调整的连接部位，比如机床导轨的压块固定、伺服电机的安装座锁紧、模具模板的合模定位等场景，都能看到这类标准件的大量应用。

　　从功能特性来看，DIN912标准的内六角圆柱头螺钉，头部内六角驱动结构可以承受比十字槽、一字槽更大的拧紧力矩，装配时内六角扳手与驱动孔的接触面积更大，不容易出现打滑滑牙的问题，就算是在空间狭窄的装配位置，也可以使用L型内六角扳手或者球头内六角扳手完成拧紧操作，不需要预留太大的扳手活动空间，这也是它在紧凑结构设备里被优先选用的核心原因。螺钉的杆部根据标准分为全牙和半牙两种规格，全牙款适合薄板件之间的连接，或是需要调节锁紧位置的浮动连接场景；半牙款的光杆段可以与被连接件的安装孔形成间隙配合，起到一定的定位导向作用，在需要保证两个连接件同轴度的装配场景里，半牙款的导向优势会更加明显。

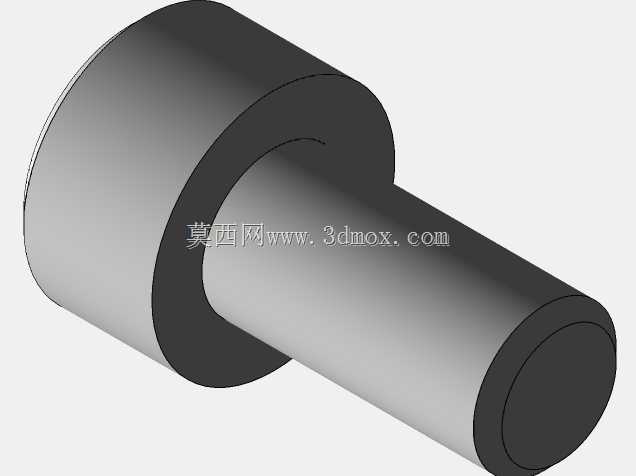

　　设计这类标准件的三维模型时，首先要严格遵循DIN912标准里的尺寸公差要求，头部的外径、头部高度、内六角孔的对边尺寸与深度、螺纹的公称直径与螺距、杆部的长度公差都要控制在标准规定的偏差范围内，不能随意更改关键配合尺寸，否则会导致实际生产出的零件无法与标准扳手、标准安装孔匹配。建模过程中要注意头部与杆部的过渡圆角，这个圆角不能过大也不能过小：圆角过小会在头部与杆部的连接位置产生应力集中，螺钉承受轴向拉力或者横向剪切力的时候，容易在过渡位置发生断裂；圆角过大则会导致螺钉拧紧时，头部端面无法与安装基面完全贴合，出现连接松动的隐患。另外内六角孔的底部要设计合理的退刀结构，避免冷镦加工时出现模具应力集中的问题，同时也要保证内六角孔的深度足够，让扳手可以完全插入驱动孔，不会因为插入深度不足导致拧紧时孔壁被拧崩。

　　从安装边界来看，选用这类螺钉的时候，首先要确认被连接件的安装孔直径，通孔直径要比螺钉杆部大0.1-0.2mm，保证螺钉可以顺利穿过，同时间隙不能过大，否则会导致两个连接件出现错位。安装时螺钉头部的支撑面要保证平整，不能有焊渣、毛刺或者凸起的加工刀痕，否则拧紧后螺钉会受到附加的弯曲应力，长期受载容易发生断裂。如果是在有振动的工况下使用，还要配合弹簧垫圈或者螺纹胶使用，避免设备运行过程中螺钉出现回转松动。另外要注意螺钉的拧入深度，拧入钢质零件的螺纹孔深度要保证大于1倍螺纹公称直径，拧入铸铁类脆性材料零件的螺纹孔深度要大于1.5倍公称直径，才能保证足够的螺纹啮合强度，不会因为拧紧力矩过大导致螺纹滑牙。

　　在三维建模的细节处理上，螺纹部分如果是用于装配仿真的模型，可以采用简化的装饰螺纹线来降低模型的文件大小，提升装配体的运行流畅度；如果是用于加工生产的精确模型，则要按照标准牙型绘制完整的螺旋扫描实体，同时标注清楚螺纹的公差等级，方便后续的加工工艺编制。头部的端面可以根据实际使用需求，设计对应的标准标记，比如强度等级标记、标准号标记，方便装配时的零件分拣与选型核对。还要注意不同强度等级的螺钉，对应的头部倒角尺寸会有细微差异，建模时要对应所选强度等级的标准要求调整细节尺寸，保证模型与实际采购的标准件完全一致，避免装配干涉问题。
