排挡机构用传动齿轮结构设计

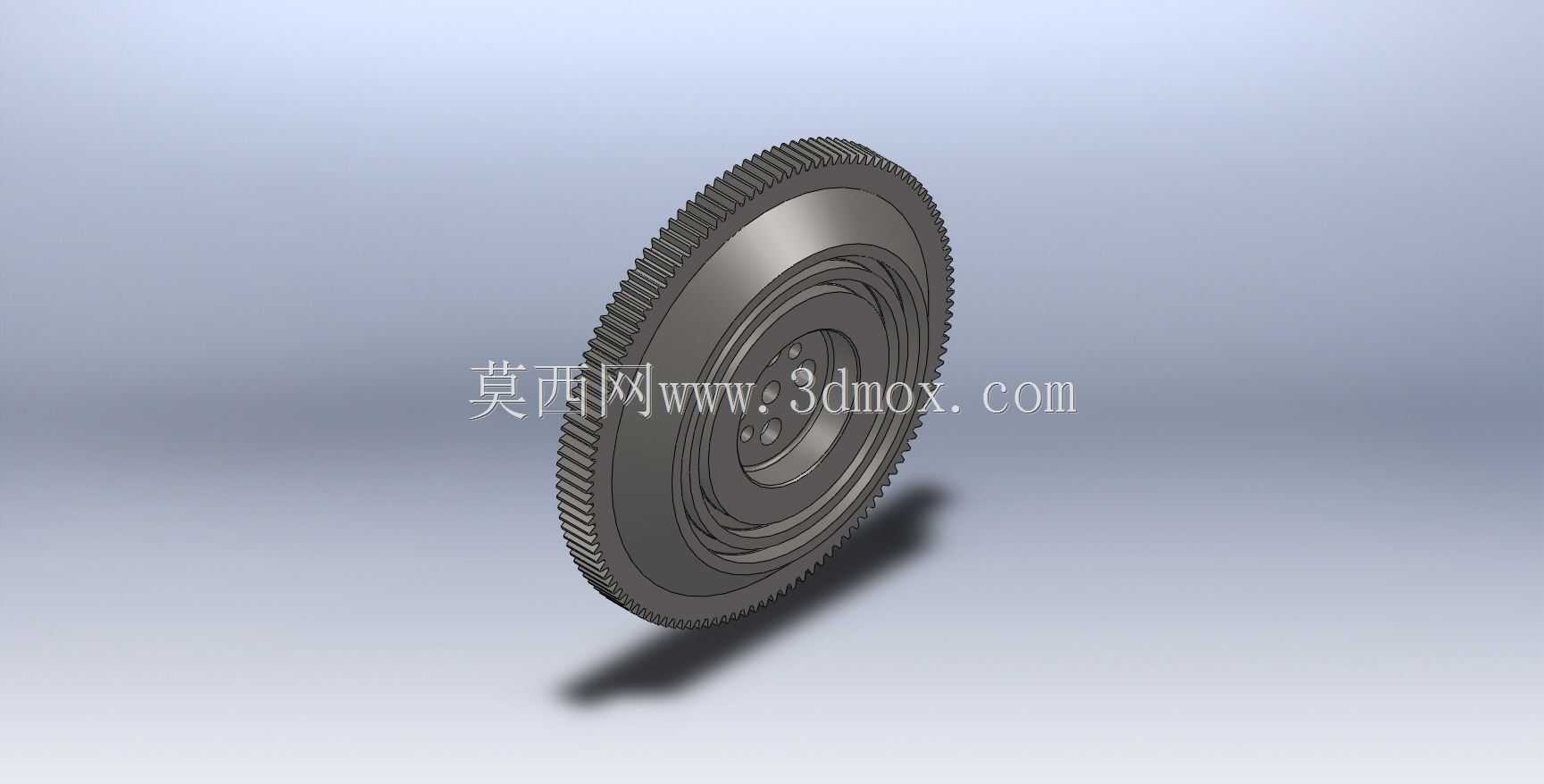

　　这款盘状带齿传动零件，主要适配手动换挡操纵机构的动力传递链路，在排挡系统中承担挡位切换时的扭矩传递、转速匹配核心作用，日常工况下需要承受换挡瞬间的冲击载荷，同时保证齿面啮合的平顺性，避免换挡过程中出现卡滞、打齿问题。从结构设计来看，零件整体为圆盘式布局，外缘加工有连续的渐开线轮齿，齿向沿零件轴向平直分布，这类直齿结构的优势在于加工难度低、装配时对轴向错位的容忍度更高，适合排挡这类需要频繁往复啮合、传动行程较短的应用场景，不会像斜齿那样产生额外的轴向分力，能简化配套支撑结构的设计。零件中心区域设置有阶梯式安装孔位，孔周分布的多个小孔用于穿装固定螺栓，可直接与换挡同步器或者换挡拨叉的连接轴实现同轴固定，

　　安装时需要保证齿圈端面与安装基准面的垂直度控制在合理公差范围内，否则啮合过程中会出现偏载，加速齿面的不均匀磨损。轮齿内侧设置有多圈环形凹槽结构，这些凹槽一方面可以减轻零件整体的转动惯量，让换挡操作时的动作响应更跟手，降低驾驶员的换挡操作力度，另一方面凹槽形成的空腔可以留存部分润滑脂，在齿面啮合时持续提供润滑，减少金属接触面的干摩擦，延长零件的使用寿命。在实际装车场景中，这类齿轮通常安装在变速器的换挡操纵机构内部，和换挡拨叉轴上的对应齿条或者扇形齿轮配合，当驾驶员操作挡杆时，动作通过连杆传递到该齿轮上，通过轮齿的啮合将摆动或者直线运动转化为指定角度的转动，推动同步器齿套移动，完成不同挡位齿轮的结合，实现动力传输路线的切换。

　　设计过程中需要重点校核轮齿的接触强度和弯曲强度，因为换挡瞬间轮齿会承受瞬时的冲击载荷，尤其是驾驶员快速换挡、离合器分离不彻底的工况下，齿面受到的冲击力会远高于平稳传动时的载荷，因此齿根位置做了圆弧过渡处理，避免应力集中导致的断齿问题。齿面的粗糙度需要控制在合理区间，过于粗糙会增大啮合阻力导致换挡生涩，过于光滑则不利于润滑脂的附着，长期使用后容易出现齿面早期磨损。零件的轴向尺寸和径向尺寸都严格匹配变速器换挡舱的安装边界，外缘轮齿的齿顶圆直径不会和舱体内壁发生运动干涉，中心安装孔的孔径和配合轴径采用过渡配合，既保证装配后的同轴度，也方便后期维修时的拆卸更换。轮齿的齿距误差被严格控制，保证啮合时间隙均匀，不会出现换挡过程中的旷量，

　　避免挡位虚位、挂挡不到位的问题。这类齿轮的选材通常会选用调质处理的中碳钢，表面做高频淬火提升齿面硬度，芯部保留足够的韧性来承受冲击载荷，平衡耐磨性和抗冲击性能，不需要采用过于昂贵的合金材料就能满足排挡机构的全生命周期使用需求。在装配调试环节，需要保证该齿轮和配对啮合零件的中心距在设计公差范围内，中心距过大容易导致啮合间隙过大，换挡时出现异响，中心距过小则会增大啮合阻力，导致换挡卡滞，甚至加剧齿面磨损。
