带座外球面UCP立式轴承支撑结构

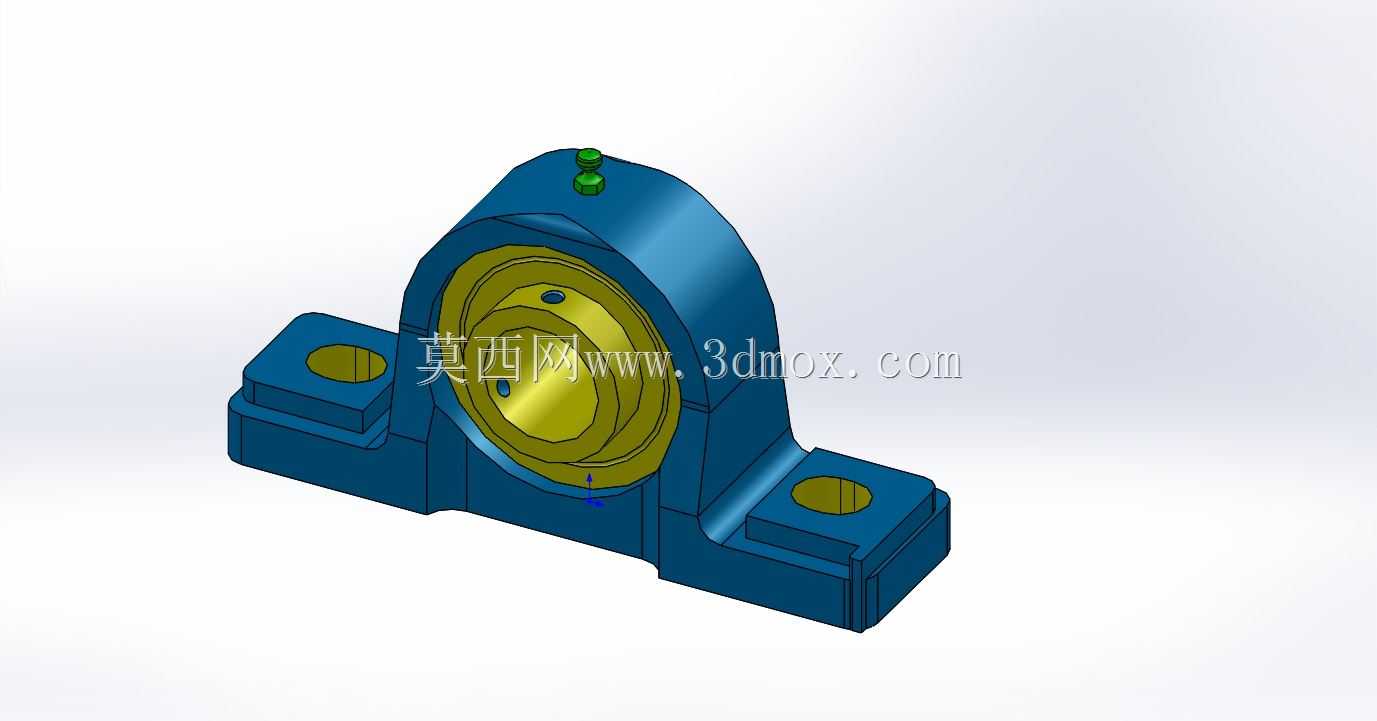

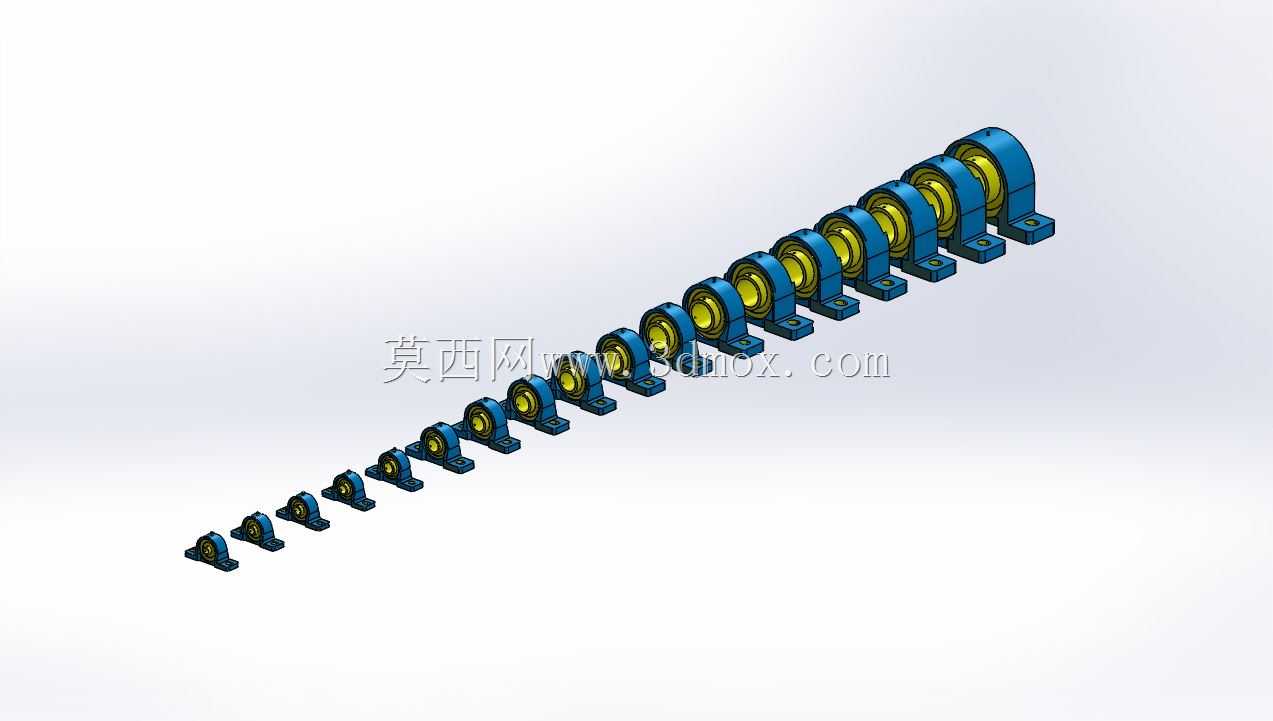

　　在各类轻工输送线、小型农机传动端、食品包装设备的动力传递环节中，这类UCP结构的带座外球面轴承是极为常见的支撑部件，它不需要额外设计复杂的轴承安装腔体，直接通过底座的两个安装孔即可固定在设备机架的型材或安装板上，大幅降低了设备传动部分的设计与加工成本。很多刚接触设备设计的工程师容易忽略这类部件的安装边界要求，实际选型建模时，首先要确认轴承内孔适配的轴径，对应底座的两个安装孔中心距是核心安装尺寸，建模时要预留足够的螺栓穿装空间，不能让螺栓头与轴承座的加强筋位置产生干涉。从结构设计逻辑来看，这个部件的铸铁底座承担了主要的载荷承载作用，底座与轴承外圈接触的球面是核心配合面，能够自动补偿轴安装时产生的少量同轴度误差，

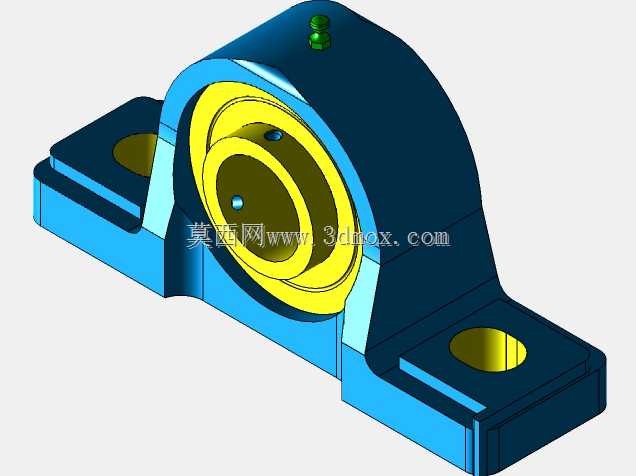

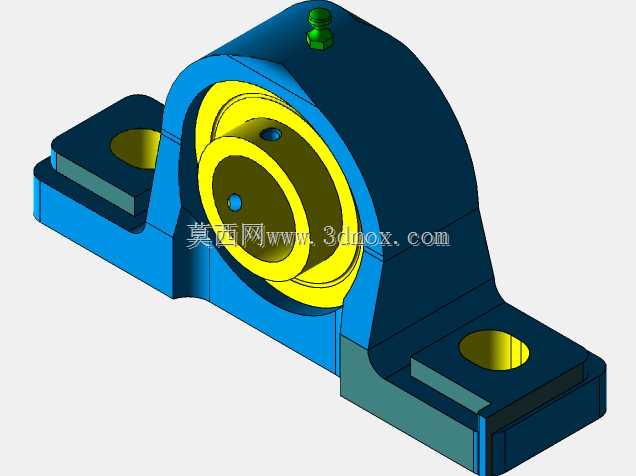

　　这也是外球面带座轴承最核心的功能优势——很多现场安装时轴的两支承座很难做到绝对同轴，普通深沟球轴承如果存在较大的安装偏角会快速磨损，而这类带座轴承的球面配合可以允许一定范围内的偏角，不会让轴承滚动体承受额外的附加载荷。实际建模过程中要注意，轴承顶部的两个注油嘴位置是维护操作的空间边界，设计周边的设备护罩或者其他结构件时，不能挡住注油嘴的操作空间，否则后期维护加注润滑脂时会非常不便，很多新手做结构布局时经常把周边零件贴轴承座太近，导致后期维护需要拆周边零件才能注油，大幅提升了设备的维护成本。轴承座的底座安装面是需要贴合机架安装面的，建模时要保证这个平面的平面度要求，实际加工时如果安装面翘曲，锁紧螺栓后会导致轴承座变形，

　　挤压轴承外圈造成转动卡滞，这也是现场安装时经常遇到的问题。从载荷特性来看，这类UCP立式轴承座主要承受径向载荷，也能承受一定程度的轴向载荷，适合用在传动轴的两支承端，比如皮带输送机的辊筒两端、小型风机的叶轮轴支撑、包装设备的输送辊支撑等场景，相比分体式的轴承座加轴承的组合，这种集成式的组件在装配时不需要调整轴承游隙，出厂时已经预填了润滑脂，直接安装即可使用，大幅提升了设备的装配效率。建模时还要注意底座两个安装孔的沉头深度，要匹配对应规格的六角螺栓头部高度，保证螺栓锁紧后头部不会高出沉孔，避免和其他运动部件产生刮碰。另外轴承内圈的顶丝是用来锁紧轴的，建模时要体现出顶丝的位置，实际装配时两个顶丝要依次锁紧，

　　保证轴和轴承内圈不会产生相对转动，很多现场故障都是因为顶丝没有锁紧，运行过程中轴和内圈打滑磨损轴径。在做设备整体布局时，要考虑轴承座的整体外形轮廓，尤其是轴承部分的外径尺寸，周边的旋转部件比如皮带轮、链轮要和轴承座端面预留足够的间隙，避免运转时产生摩擦。这类轴承座的铸造圆角在建模时不能省略，实际铸件如果没有圆角会产生应力集中，在承受冲击载荷时容易出现底座断裂的情况，尤其是在有振动的设备上使用时，加强筋位置的圆角是保证结构强度的关键。很多工程师在做三维建模时为了省事把所有圆角都去掉，导出的工程图交给加工厂生产出来的零件很容易在受力时开裂，这是需要特别注意的细节。另外轴承座的中心高是关键的安装尺寸，也就是轴承内孔中心到底座安装面的垂直距离，这个尺寸直接决定了传动轴的中心高度，选型和建模时必须和所选型号的样本尺寸完全一致，否则会导致轴的安装高度不对，和配套的传动部件比如链轮、皮带轮无法对齐，产生传动偏载，加速皮带和链轮的磨损。
