标准型LMUU系列直线运动轴承结构

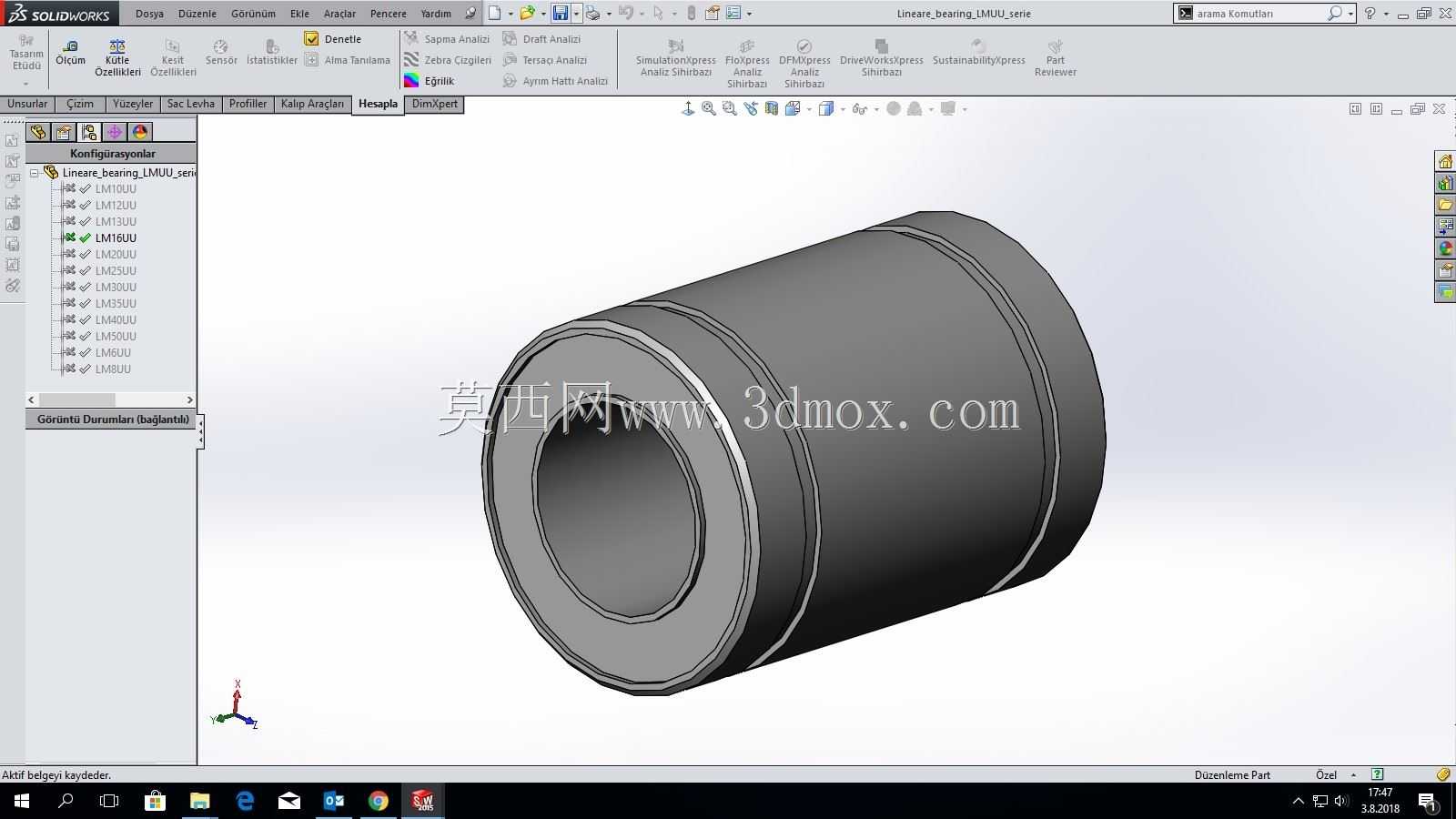

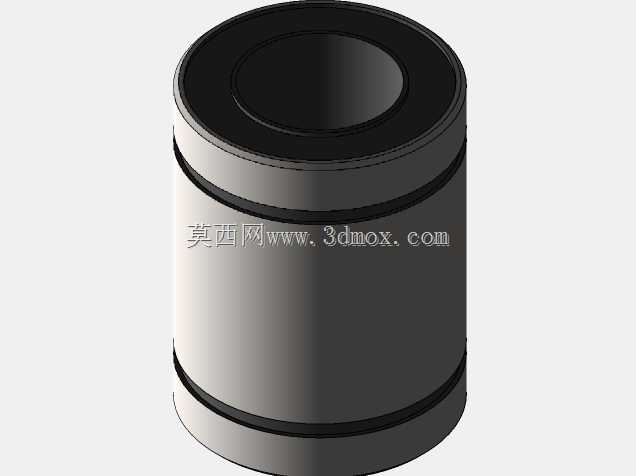

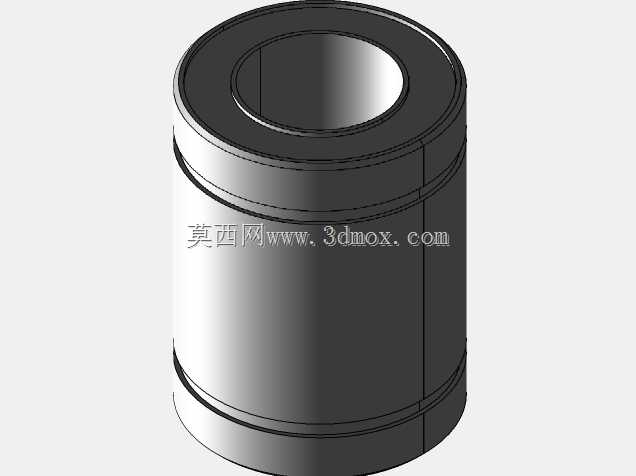

　　在自动化输送线、精密检测工装、数控进给轴这类需要做直线往复运动的机构里，这类直线轴承是非常常见的导向承载部件，和硬轴配合使用时，能把滑动摩擦转化为滚动体的滚动摩擦，大幅降低运动过程中的阻力，同时保证运动轨迹的直线度，避免轴系在往复动作中出现卡滞、偏磨的问题。做结构设计选型的时候，首先要明确安装边界的尺寸约束，这类标准LMUU配置的轴承整体为圆柱套筒外形，外径和安装座的孔采用基孔制过渡配合，安装时不需要额外做复杂的定位结构，直接压入安装座孔内即可，靠外圈的圆柱面实现径向定位，两端的密封挡圈同时起到限位和防尘的作用，能阻挡工况中的金属碎屑、粉尘进入滚道内部，延长滚动体的使用寿命。从功能特性来看，这类轴承的内部采用多列钢球循环排布的结构，保持架把钢球均匀分隔在滚道内，运动过程中钢球沿着轴的外圆面滚动，通过端部的回流槽实现无限循环，相比同尺寸的铜套、无油衬套，它的动摩擦系数能降低到滑动结构的十分之一左右，低速运动时不会出现爬行现象，适合对运动平稳性有要求的场合，比如点胶设备的Z向进给轴、分拣机构的推拉滑台、检测设备的探针移动模组，都能看到这类轴承的应用。设计这类轴承的三维模型时，首先要保证内外滚道的同轴度，因为轴承的内孔是和光轴配合的工作面，外径是安装基准面，两者的同轴度公差如果控制不好，安装后会出现轴转动卡滞、运动阻力忽大忽小的问题；其次要注意钢球滚道的曲率设计，滚道和钢球的接触角要匹配标准系列的参数，保证钢球在滚道内既有足够的接触面积承载径向载荷，

　　又不会因为过盈量太大导致运动阻力升高；两端的密封槽尺寸要和密封圈的规格匹配，密封圈的唇口和轴表面的接触压力要控制在合理范围，既不能漏入杂质，也不能因为压力太大增加额外的摩擦阻力。实际选型应用的时候，还要考虑工况的载荷特性，如果是悬臂式的安装结构，要适当放大轴承的选型规格，或者采用两个轴承串联排布的方式，提升轴端的抗倾覆能力；如果是高速往复运动的场合，要注意轴承的润滑结构，这类标准结构的轴承可以在套筒外壁加工注油孔，和安装座上的油嘴对应，定期补充润滑脂就能满足长期运行的需求，不需要做复杂的润滑回路。从安装尺寸的边界来看，这类轴承的轴向尺寸是标准系列值，设计安装座的时候，孔的轴向长度要和轴承长度匹配，两端不要出现超出轴承端面的凸台干涉，

　　同时要给端部的密封挡圈留出足够的安装空间，压装轴承的时候要注意受力面只能作用在轴承的外圈端面，不能直接压内圈或者钢球保持架，避免内部结构变形导致精度丧失。在不同的应用场景里，这类轴承的适配性也很强，比如在木工机械的推台结构里，因为工况粉尘较大，可以选择带双侧防尘密封圈的配置，和镀铬硬轴配合使用，能有效阻挡木屑进入滚道；在电子设备的精密滑台里，可以选择精度等级更高的配置，配合磨削加工的光轴，能获得更高的运动重复定位精度；在普通的输送线挡停机构里，普通精度等级的轴承就能满足使用需求，兼顾成本和性能。建模过程中还要注意细节特征的还原，比如外圈的环形卡槽、保持架的窗口结构、钢球的排布间距，这些细节虽然不影响整体的装配干涉检查，

　　但在做机构运动仿真的时候，能更真实地模拟轴承的运动状态，也能在出工程图的时候准确标注各个配合面的尺寸公差，给后续的加工和采购提供准确的依据。很多刚接触结构设计的工程师容易忽略这类标准件的安装细节，比如安装座的孔公差选得太松，会导致轴承在孔内出现窜动，运动过程中产生振动和噪音；如果公差选得太紧，压装后会导致轴承内孔变形，钢球在滚道内卡滞，反而缩短使用寿命，所以建模的时候就要把配合公差的要求考虑进去，在三维模型的属性里标注清楚配合面的公差带，方便后续出图的时候直接调用。另外，这类轴承只能承受径向载荷，不能承受较大的轴向力，如果机构里存在轴向载荷，需要额外搭配止推结构，不能靠这类直线轴承来承受轴向力，否则会导致钢球从滚道脱出，造成机构失效，这也是选型和结构设计时需要特别注意的点。
