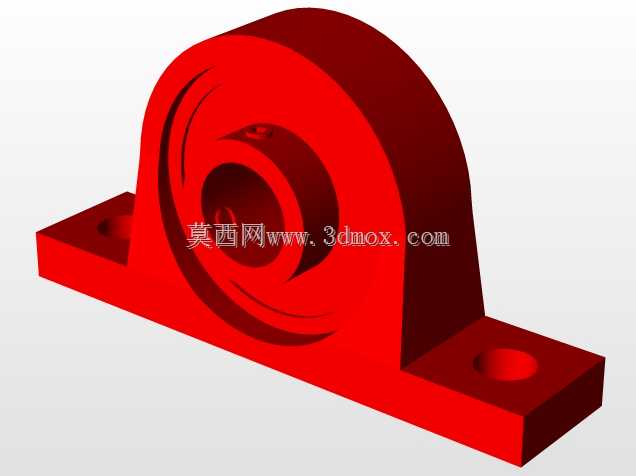

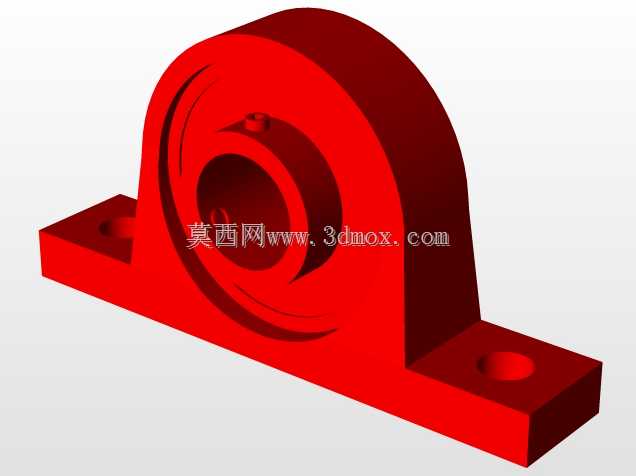

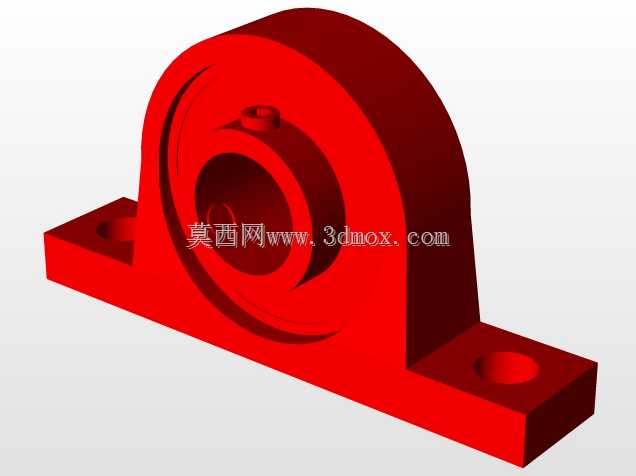

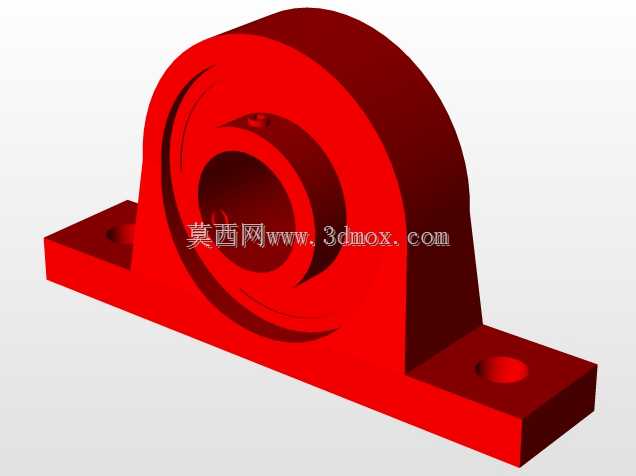

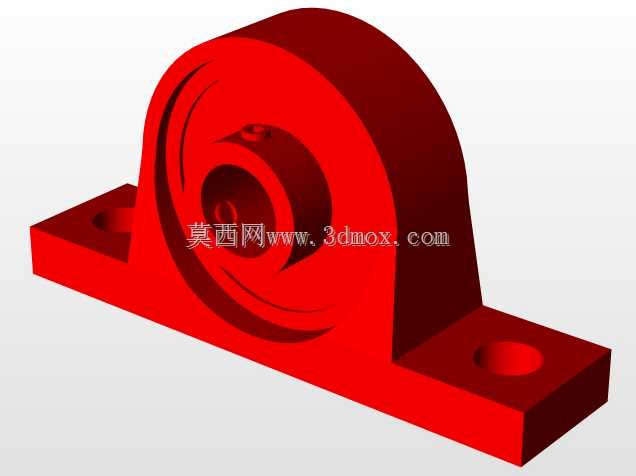

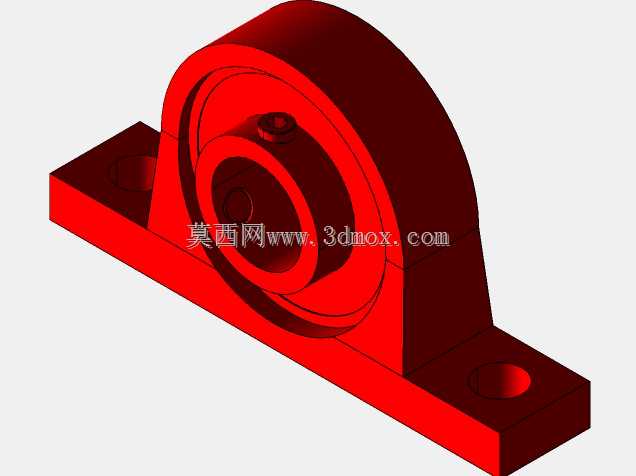

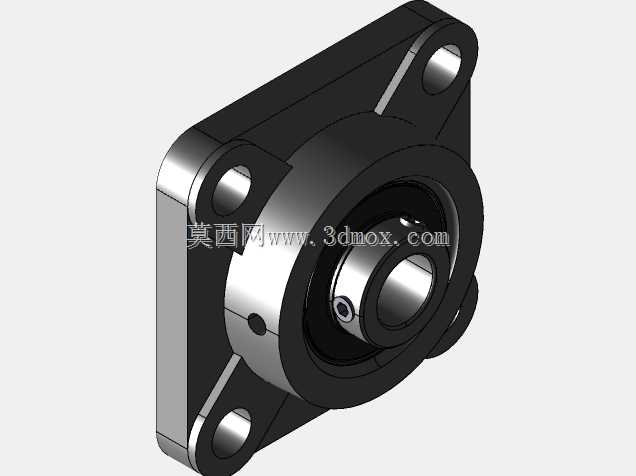

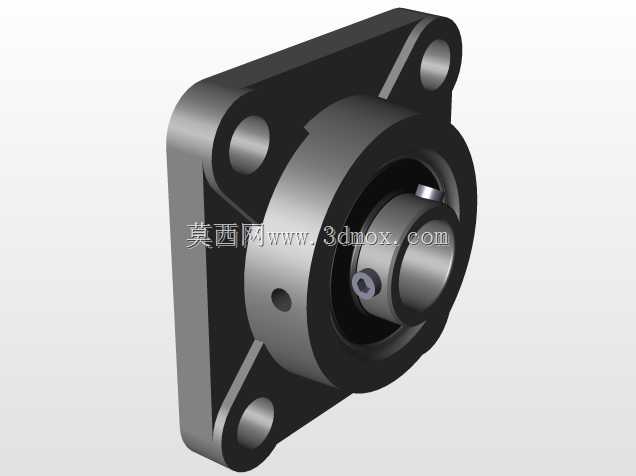

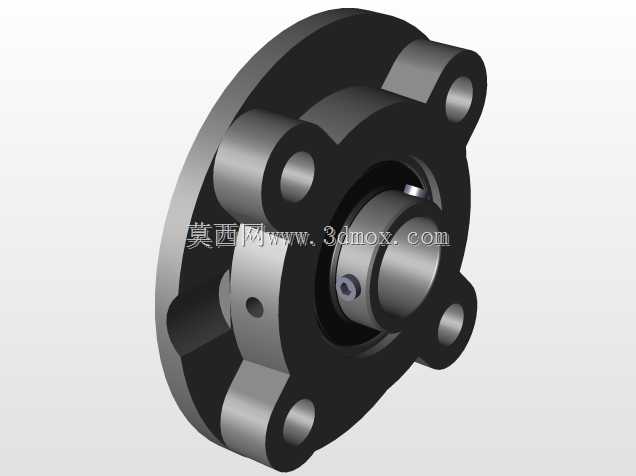

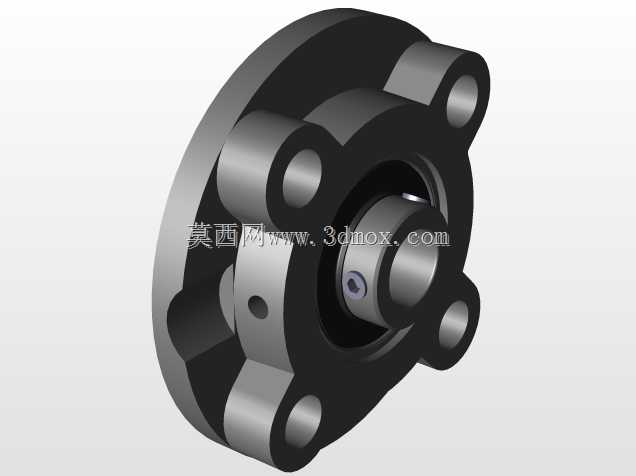

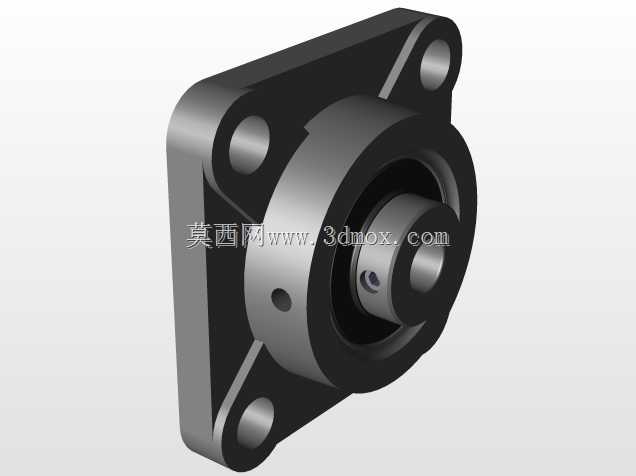

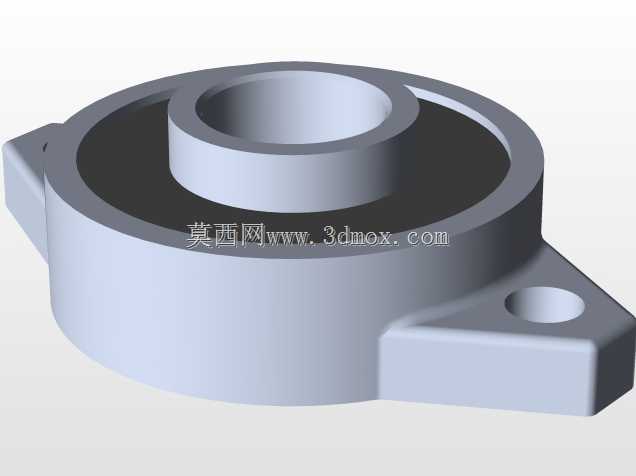

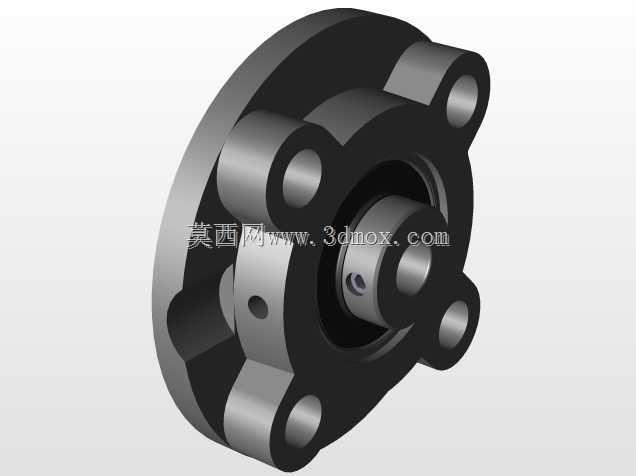

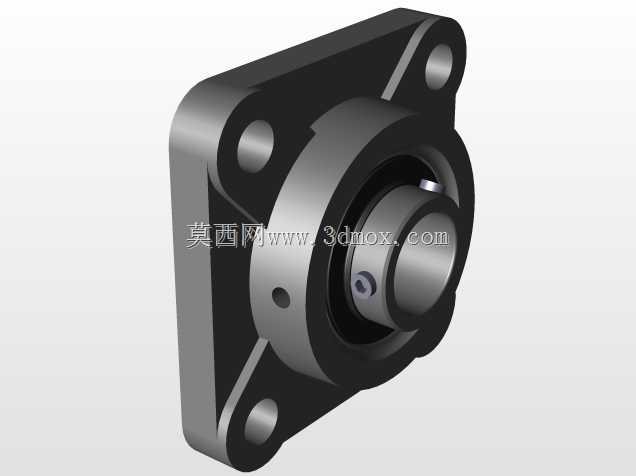

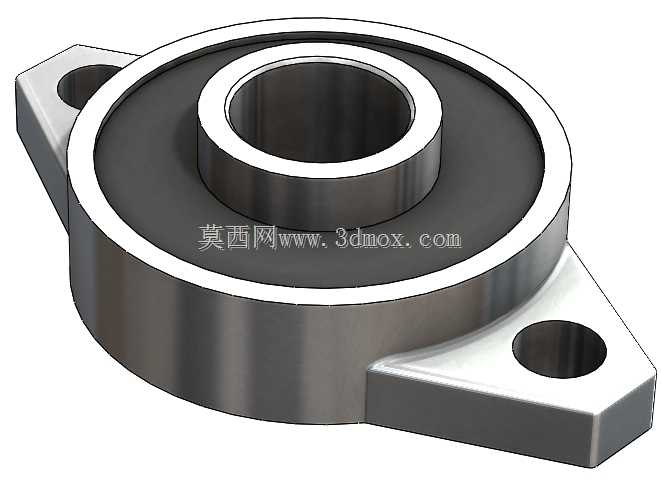

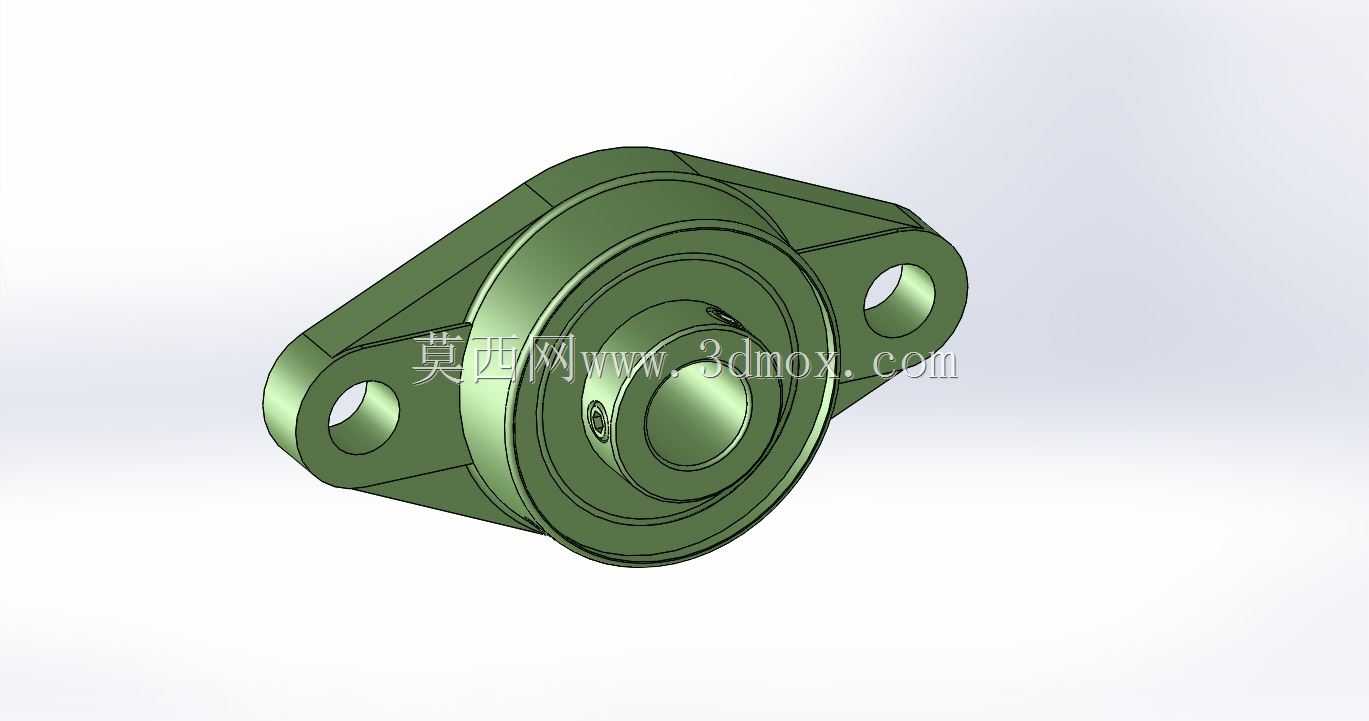

带立式铸造座外球面球轴承结构

　　做设备传动布局的时候，很多新手容易忽略带座轴承的安装边界问题，最后装配时才发现座体和周边护罩、机架筋条撞位，返工调整机架的情况不在少数。这款带铸造座的外球面轴承，是轻工输送线、小型农机、食品加工辅机里用得极多的支承部件，核心作用是给旋转轴提供径向支承，同时补偿一定的轴系安装对中误差，降低轴加工时的同轴度要求，减少现场装配的调试工作量。

　　从实际应用场景看，这类轴承常出现在皮带输送机的托辊轴两端、小型包装设备的送料辊支承、农用脱粒机的辊轴安装位，还有小型风机的叶轮轴固定端，因为自带一体式铸造座，不需要额外加工复杂的轴承安装孔，只需要在安装面板上开对应螺栓过孔，就能快速完成固定，对现场安装的工装要求很低，甚至没有镗床的小型加工坊，用普通钻床开好安装孔就能完成装配，适配很多非精密加工的设备搭建场景。

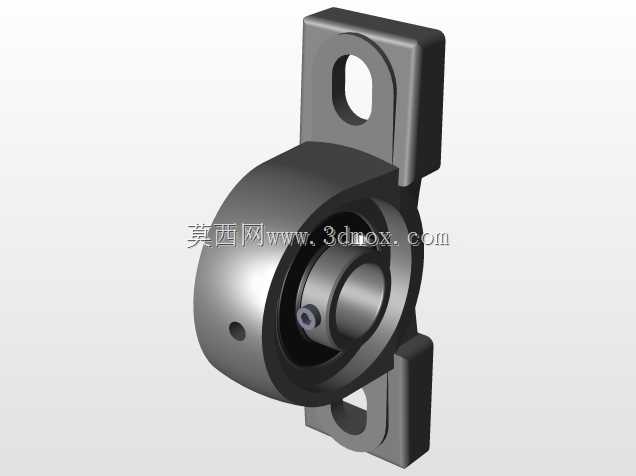

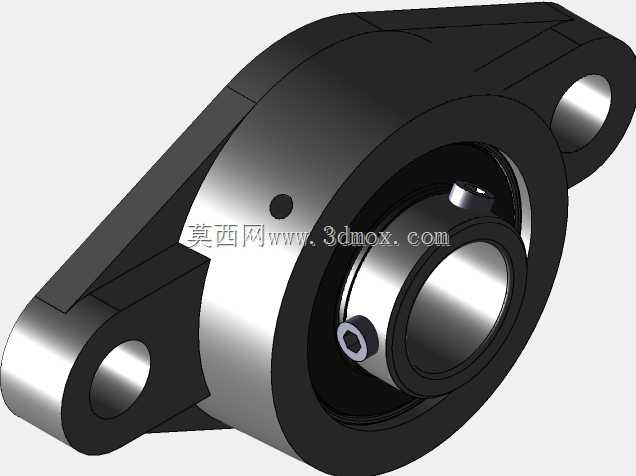

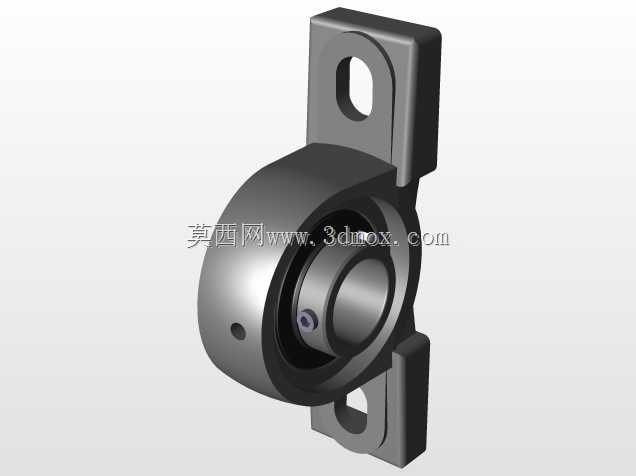

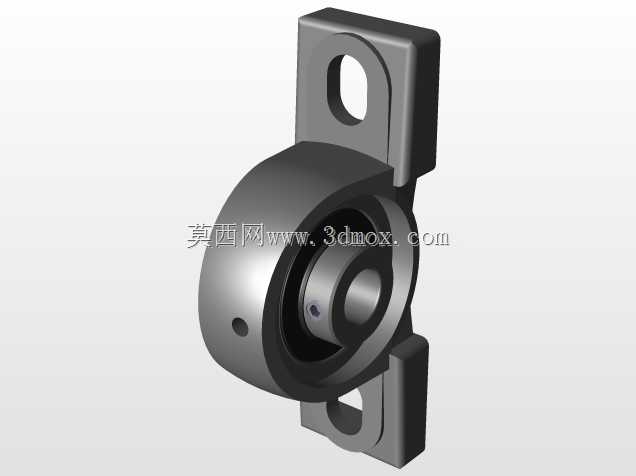

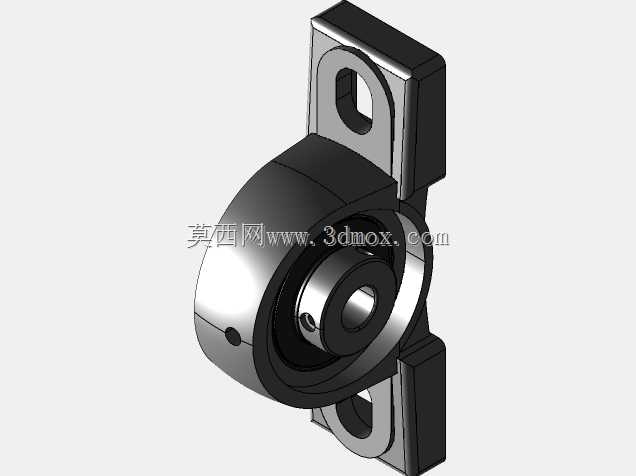

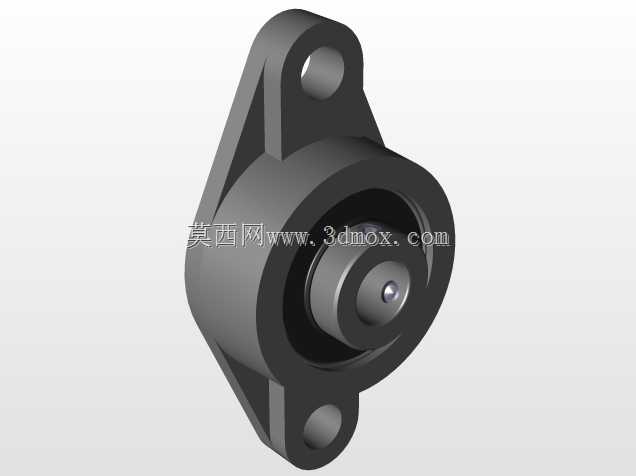

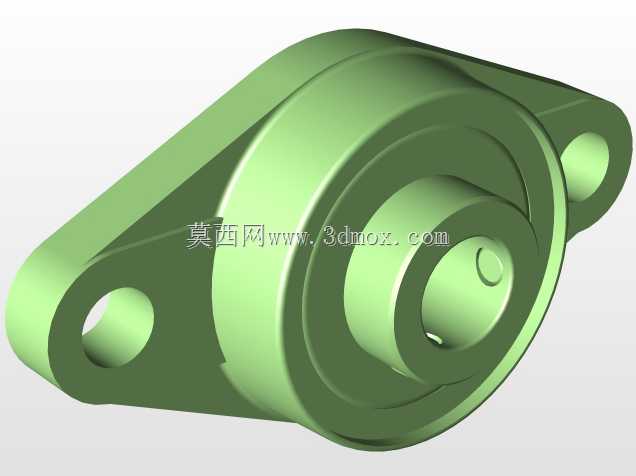

　　设计思路上，这款轴承的座体采用铸造结构，相比冲压轴承座，刚性更强，能承受更大的径向冲击载荷，适合有轻微振动的工况。座体上的两个安装孔做成长圆孔，安装时可以在一定范围内调整轴的中心位置，方便张紧配套的皮带、链轮，不用额外做张紧机构，简化了整体设备的结构。轴承本体采用外球面结构，内圈和轴的配合采用顶丝锁紧，安装时不需要热装，只需要把轴穿入内圈，拧紧侧面的顶丝就能完成轴向固定，拆装维护非常方便，日常维护时只需要定期通过轴承上的注油嘴补充润滑脂，就能延长使用寿命，不需要频繁拆解整个支承结构。

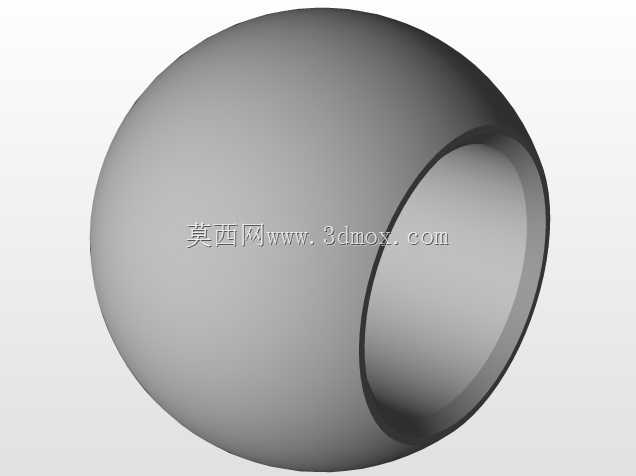

　　外形尺寸与安装边界方面，这类轴承的座体总高度、安装孔中心距是选型时最核心的参数，建模时要注意座体底部的安装面是平面，和安装面板贴合时没有凸台干涉，两个安装长圆孔的长度方向是沿座体的中心对称布置，调整范围通常在几毫米到十几毫米不等，要预留足够的螺栓穿装空间，螺栓头的沉台深度不能超过座体安装面的厚度，避免螺栓顶到轴承外圈影响转动。轴承内孔的尺寸要和适配的轴径做公差匹配，通常采用间隙配合，方便现场穿装，顶丝的位置要预留扳手操作空间，不能被周边的机架结构挡住，否则后期锁紧或者拆卸时没有操作空间。轴承外圈和铸造座的配合是球面配合，允许内圈相对于座体有一定角度的偏摆，这个偏摆角度通常在2度以内，刚好能补偿轴加工时的轻微弯曲、安装面板的平面度误差，避免轴在转动时出现别劲的情况，减少轴承的额外载荷。

　　实际选型建模时，还要注意轴承的伸出端长度，也就是内圈超出座体侧面的尺寸，这个尺寸决定了轴上安装链轮、皮带轮的位置，要和周边的传动件预留足够的间隙，避免传动件和座体发生摩擦。铸造座的边角都做了铸造圆角，没有尖锐的棱角，一方面是铸造工艺的要求，减少铸造应力集中，另一方面也避免安装时划伤操作人员。座体上的注油嘴位置通常在轴承外圈的正上方或者侧面，建模时要预留注油枪的操作空间，不能把注油嘴的位置设计到紧贴机架筋条的地方，否则后期补脂时无法操作。

　　很多人做三维建模时容易忽略轴承的内部游隙对应的偏摆量，直接把轴承内圈和座体做成刚性固定，实际装配后就无法体现外球面轴承的调心作用，做运动仿真时会出现过约束报错。正确的建模逻辑是把轴承外圈和座体的球面配合设置成允许一定角度转动的铰接关系，内圈和轴设置成同轴配合加顶丝锁紧的固定关系，这样仿真出来的轴系转动才符合实际工况，能真实模拟出轴在轻微偏斜时轴承的补偿效果，也能提前检查出轴转动时和周边结构的干涉问题。

　　在不同工况下，这类铸造座轴承的载荷承受能力也有区别，径向载荷是它的主要承载方向，轴向只能承受很小的载荷，所以如果轴系有较大轴向力的场景，就不能用这类轴承，需要搭配带轴向定位的支承结构。比如在有正反转频繁、轴向冲击的设备上，用这类带顶丝锁紧的外球面轴承容易出现顶丝松动、轴窜动的问题，选型时就要换成带偏心套锁紧的款式，不过这款模型采用的是顶丝锁紧结构，适合单向转动、载荷平稳的工况，维护成本更低，采购成本也更有优势，是很多通用设备的首选支承部件。
