菱形法兰铸造带座轴承结构设计

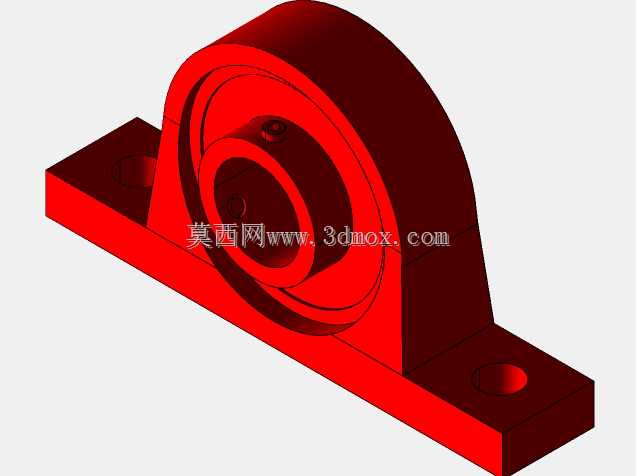

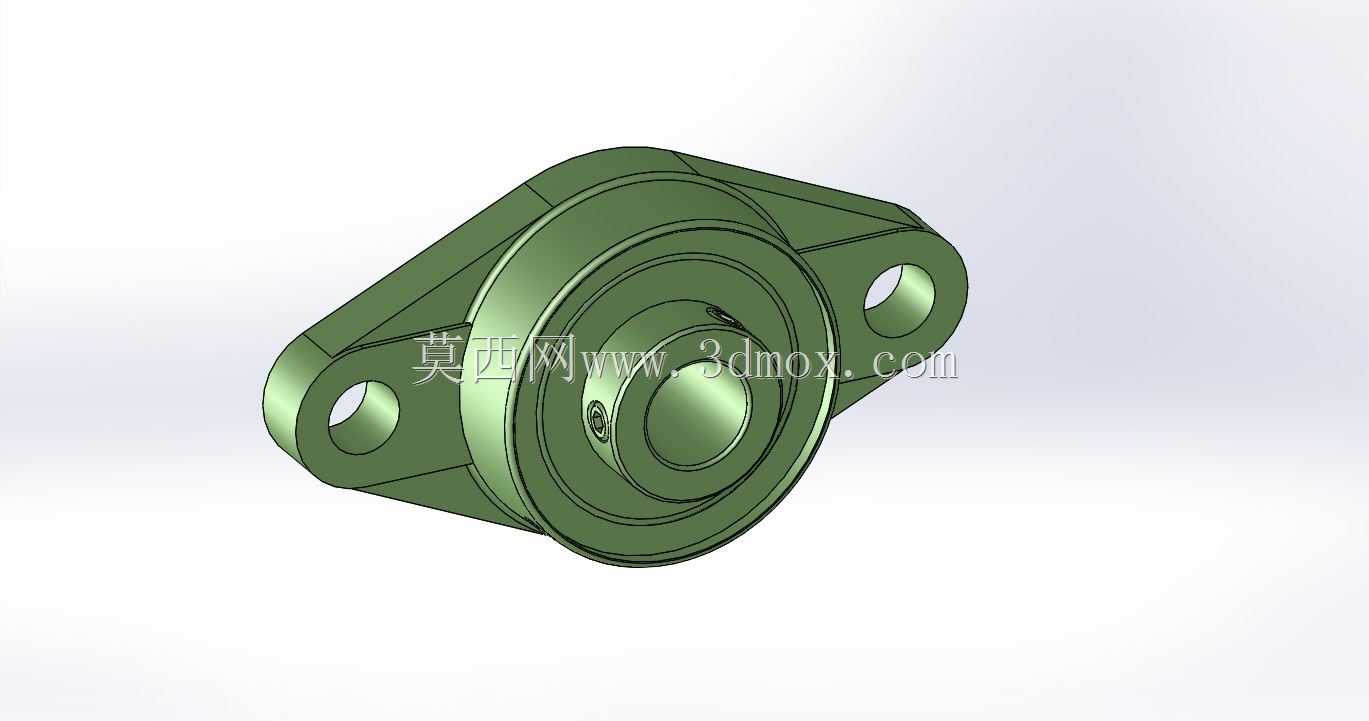

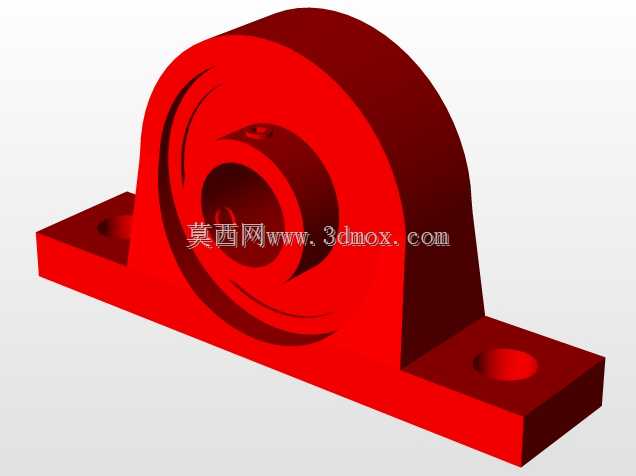

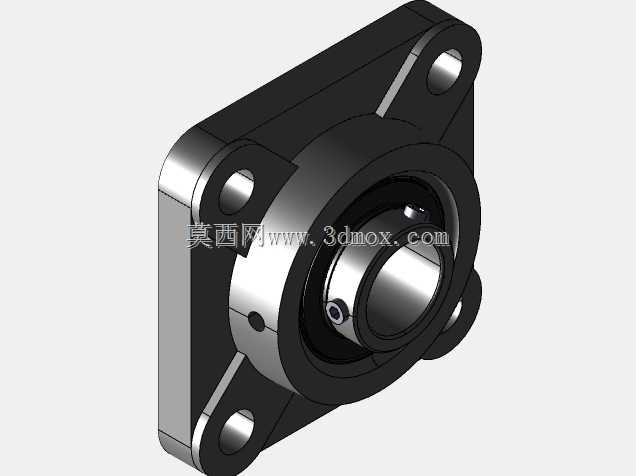

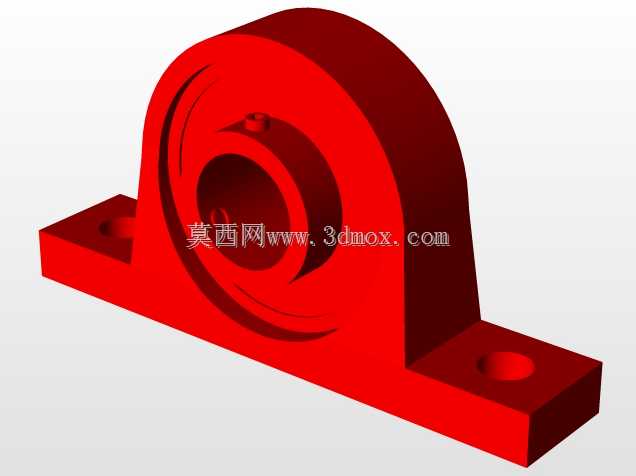

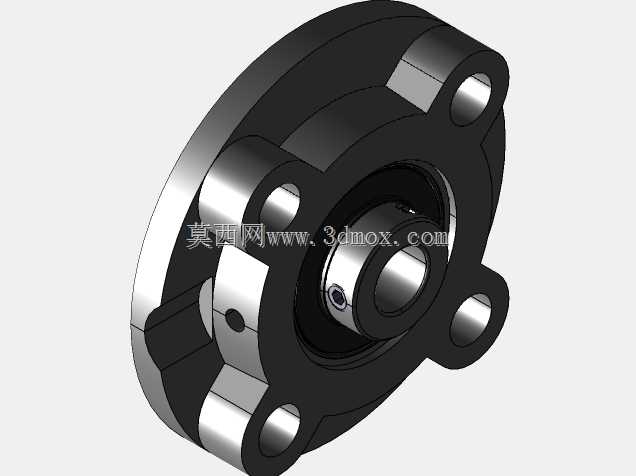

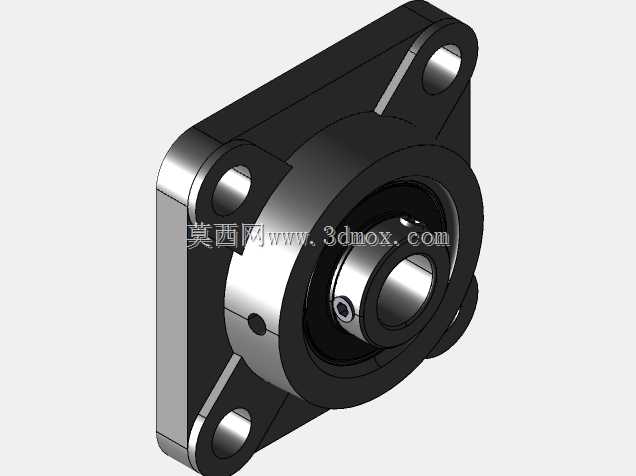

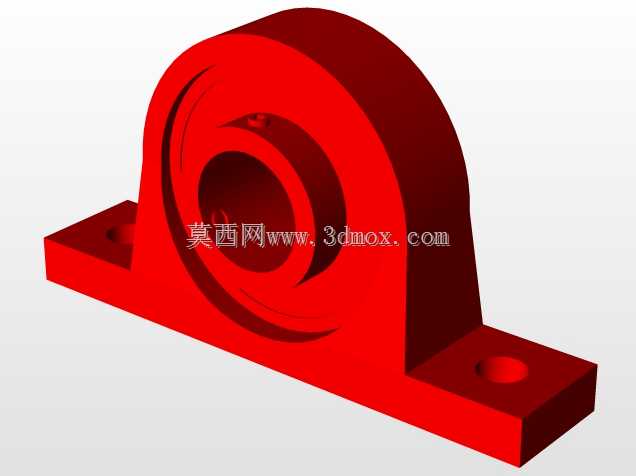

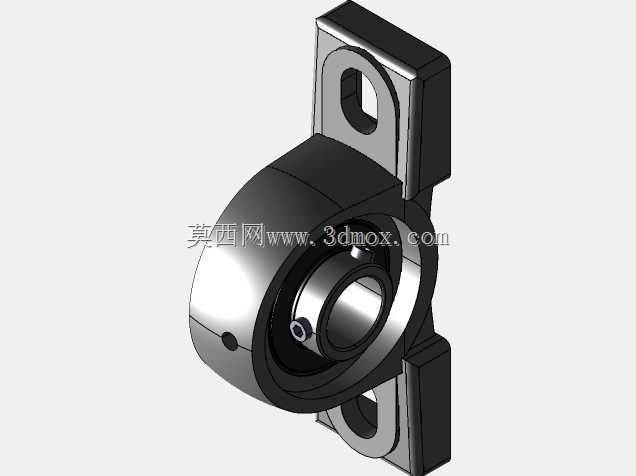

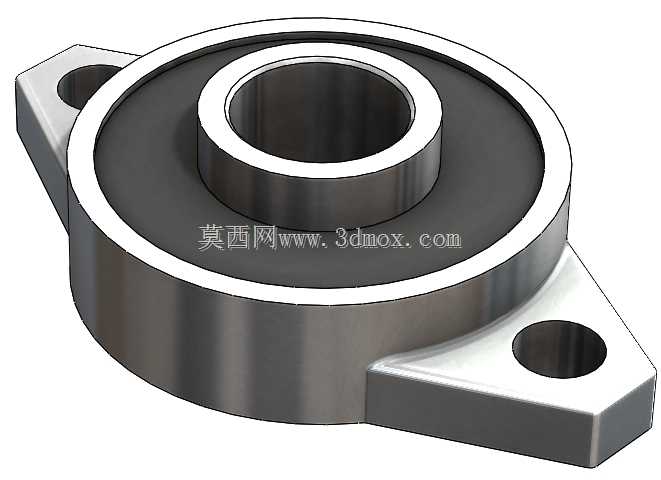

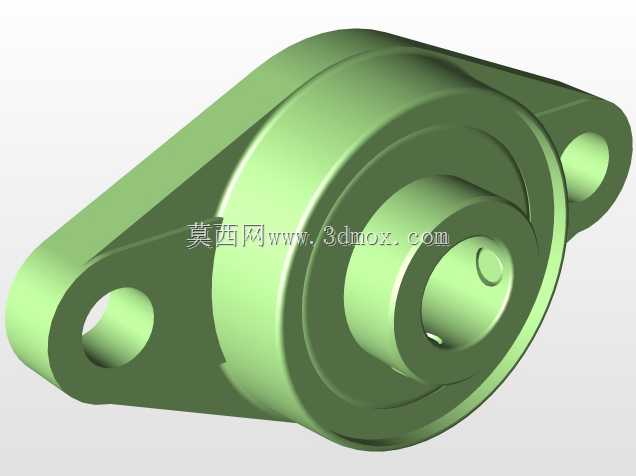

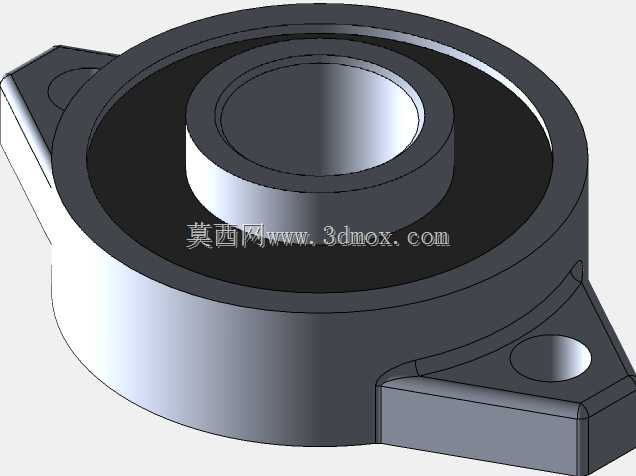

　　做传动结构设计的工程师大多有体会，带座轴承的选型从来不是选个标准件装上去就完事，尤其是轻载、安装空间受限的输送、轻工设备场景，铸造菱形法兰带座轴承的适配性往往比标准冲压座或者方形座更贴合实际安装需求。这款铸造轴承的本体采用一体铸造成型的菱形法兰结构，两个安装孔分布在法兰本体的对角延伸耳位上，和方形四孔安装座相比，它在垂直于轴伸的安装面上占用的投影面积更小，对于安装面宽度有限、仅需要两点固定的机架结构来说，不需要额外加宽安装板来适配四孔座的安装边界，能直接省掉安装面的补强结构设计。从实际应用场景来看，这类带座轴承大多用在小型皮带输送机的从动辊支撑、食品包装线的导辊安装、小型农机的轻载传动位，还有一些非标自动化设备的短轴传动支撑点上，这些场景的共同特点是径向载荷不大，没有大的冲击载荷，安装空间紧凑，维护时不需要频繁拆卸轴承座本体，只需要定期补充润滑脂就能满足长期运行需求。

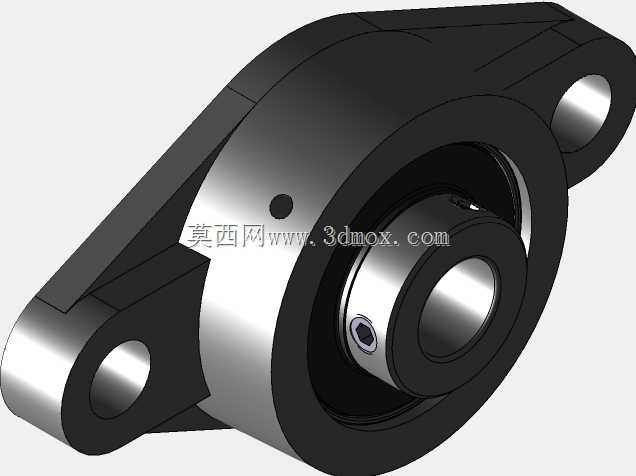

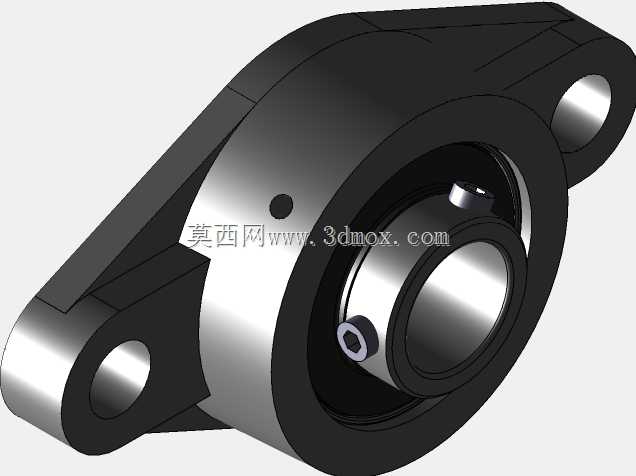

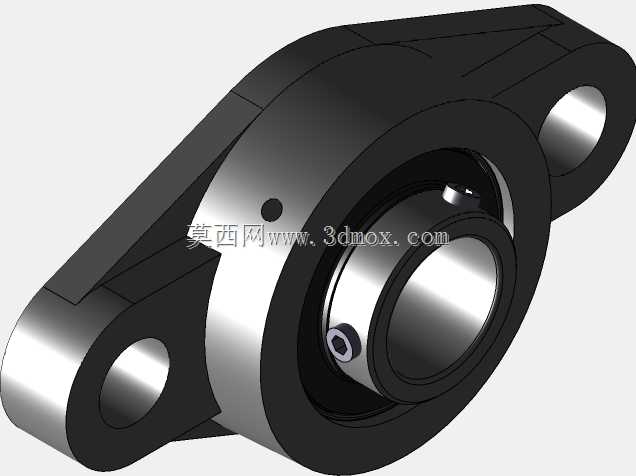

　　从功能特性上看，这款轴承的轴承内圈和外圈集成在铸造座的镗孔位内，座体的镗孔和轴承外圈采用过盈配合，装配时通过压装将轴承外圈固定在座体内部，避免运行过程中轴承外圈跟转出现跑圈的问题，座体上预留的注油孔正对轴承的保持架间隙，润滑脂可以直接注入滚动体的接触位置，不需要拆卸端盖就能完成日常润滑维护。法兰安装耳的孔位做了沉台设计，安装螺栓的头部可以完全沉入沉台内，不会突出到安装面外侧，避免设备运行过程中剐蹭经过的工件或者传动带，这个细节在输送线导辊的安装场景里尤其重要，很多新手工程师选型时容易忽略螺栓头突出的问题，最后现场调试时才发现传动带会蹭到螺栓头，不得不临时加垫片调整安装高度，反而引入了安装同轴度的误差。

　　设计思路上，这款铸造轴承的座体壁厚做了均匀化处理，铸造圆角全部取R2-R3的工艺圆角，避免壁厚突变导致铸造时出现缩孔、砂眼的缺陷，两个安装耳的位置和轴承中心的连线呈对称分布，安装时受力方向沿着两个安装孔的连线方向传递到机架上，不会出现单侧受力导致的座体倾斜问题。轴承的中心高和同规格的标准菱形座轴承保持一致，替换现有设备上的损坏件时不需要重新调整轴的中心高度，能直接互换安装。从安装边界来看，两个安装孔的中心距是选型时的核心参数，设计时要注意安装孔的孔径比配套螺栓大1mm左右，预留一定的安装调整余量，方便现场安装时微调轴的同轴度，避免因为机架焊接的安装孔位误差导致轴承安装时出现别劲的问题，轴承座的轴向总厚度要和轴端的固定挡圈位置匹配，保证轴的轴向窜动量控制在0.1-0.3mm的范围内，既不会因为窜动量大导致传动带跑偏，也不会因为轴向间隙过小导致轴承运行时发热。

　　很多工程师在做这类轴承的三维建模时，容易忽略铸造拔模斜度的设计，直接做成直壁结构，导致模型转成工程图后没法直接用于铸造生产，这款模型的座体外壁做了1:50的拔模斜度，安装耳的上下端面也做了对应的拔模处理，完全符合砂型铸造的工艺要求，不需要后续再做工艺性修改。另外轴承的密封结构采用内置的接触式橡胶密封，能阻挡日常环境中的粉尘、碎屑进入轴承内部，在多粉尘的木工设备、粮食输送设备上使用时，不需要额外加装外部密封罩，能减少配套零件的设计工作量。在做结构校核时，这类铸造座的承载能力主要看安装耳的抗弯强度，因为径向载荷最终会通过轴承座传递到两个安装螺栓上，两个安装耳的截面厚度足够承受1.5倍额定动载荷的作用力，正常使用情况下不会出现安装耳断裂的问题，座体的材质采用普通灰铸铁铸造，减震性能比钢制冲压座更好，运行时的轴承振动能被铸铁座吸收一部分，降低整个传动结构的运行噪音。
