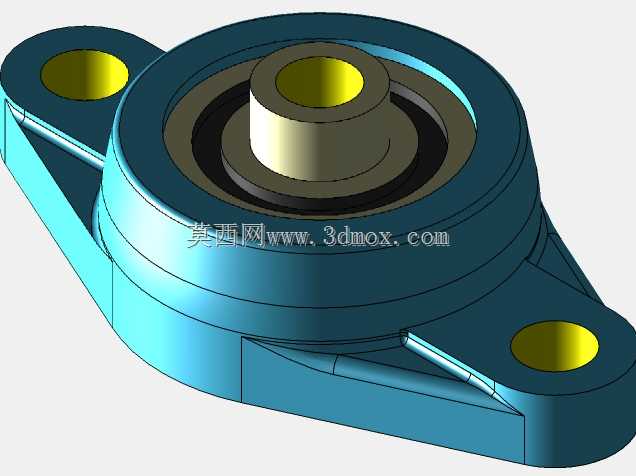

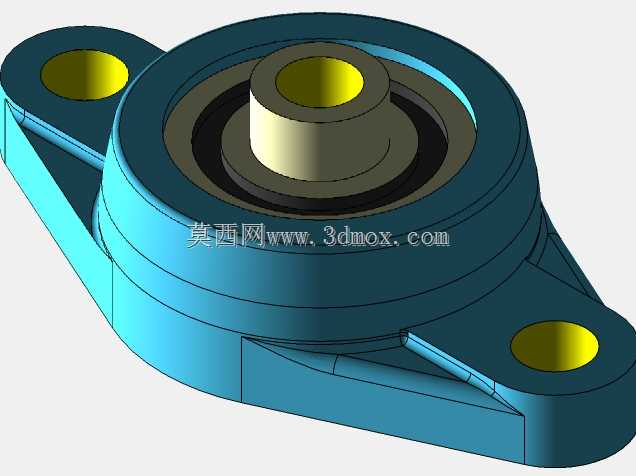

UCFL菱形带座滚柱轴承三维结构设计

　　在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，经常能见到这类菱形法兰式带座滚柱轴承的应用，相比立式座轴承，它的两个安装耳呈菱形对角分布，在安装面空间局促、侧边有其他管线或结构干涉的场景下，能大幅压缩安装所需的平面占用空间，适配更多紧凑布局的设备机架。这类带座轴承的核心作用是为旋转轴提供径向与一定程度的轴向复合支撑，滚柱结构相比同尺寸滚珠轴承拥有更高的径向承载能力，能应对输送辊重载启停、农机作业时带冲击的载荷工况，避免轴承过早出现疲劳点蚀。从结构设计逻辑来看，整个组件分为外座体、内置滚柱轴承单元、密封结构三个核心部分，外座体采用菱形一体铸造成型后做机加工，两个安装孔位做了锪平处理，能让螺栓锁紧时端面完全贴合机架安装面，

　　不会因铸造面的平面度误差导致锁紧后座体产生内应力，长期运行出现座体开裂的问题。内置的滚柱轴承与座体采用小过盈配合压装，轴承内孔与转轴采用间隙配合搭配顶丝锁紧，现场安装时不需要额外加工轴承位的配合公差，普通光轴插入后锁紧顶丝即可完成固定，大幅降低现场装配的难度，也减少了后期维护更换的停机时间。设计时的安装边界需要重点关注几个尺寸：两个安装孔的中心距是选型时的核心匹配参数，要和机架上预先加工的安装孔位完全对应；轴承内孔的直径决定了适配的转轴轴径，选型时要根据轴的传递扭矩、径向载荷核算轴承的额定动载荷，避免小轴承带大负载出现提前失效；座体的总厚度决定了轴端伸出的长度余量，设计轴的长度时要预留足够的锁紧空间，

　　避免轴端顶到端盖或者其他相邻结构。密封结构采用了双唇式橡胶密封，能在多粉尘、有少量喷淋水的工况下阻挡外界杂质进入轴承滚道，同时锁住轴承内部的润滑脂，大部分工况下出厂时填充的锂基脂可以满足一到两年的润滑需求，不需要频繁注油维护。在实际设备布局时，这类菱形座轴承通常成对使用在辊子的两端，安装时要保证两个座体的内孔同轴度误差控制在允许范围内，否则会导致轴转动时出现卡滞、轴承温升过高的问题，安装面的平面度也要控制在合理区间，不要强行锁紧螺栓来校正安装面的偏差，不然会导致座体变形，挤压轴承外圈导致滚道受力不均。和方形法兰座相比，菱形座的两个安装螺栓受力分布更适合承受垂直于安装面方向的径向载荷，在倾斜布置的辊道、有一定角度的传动位上，

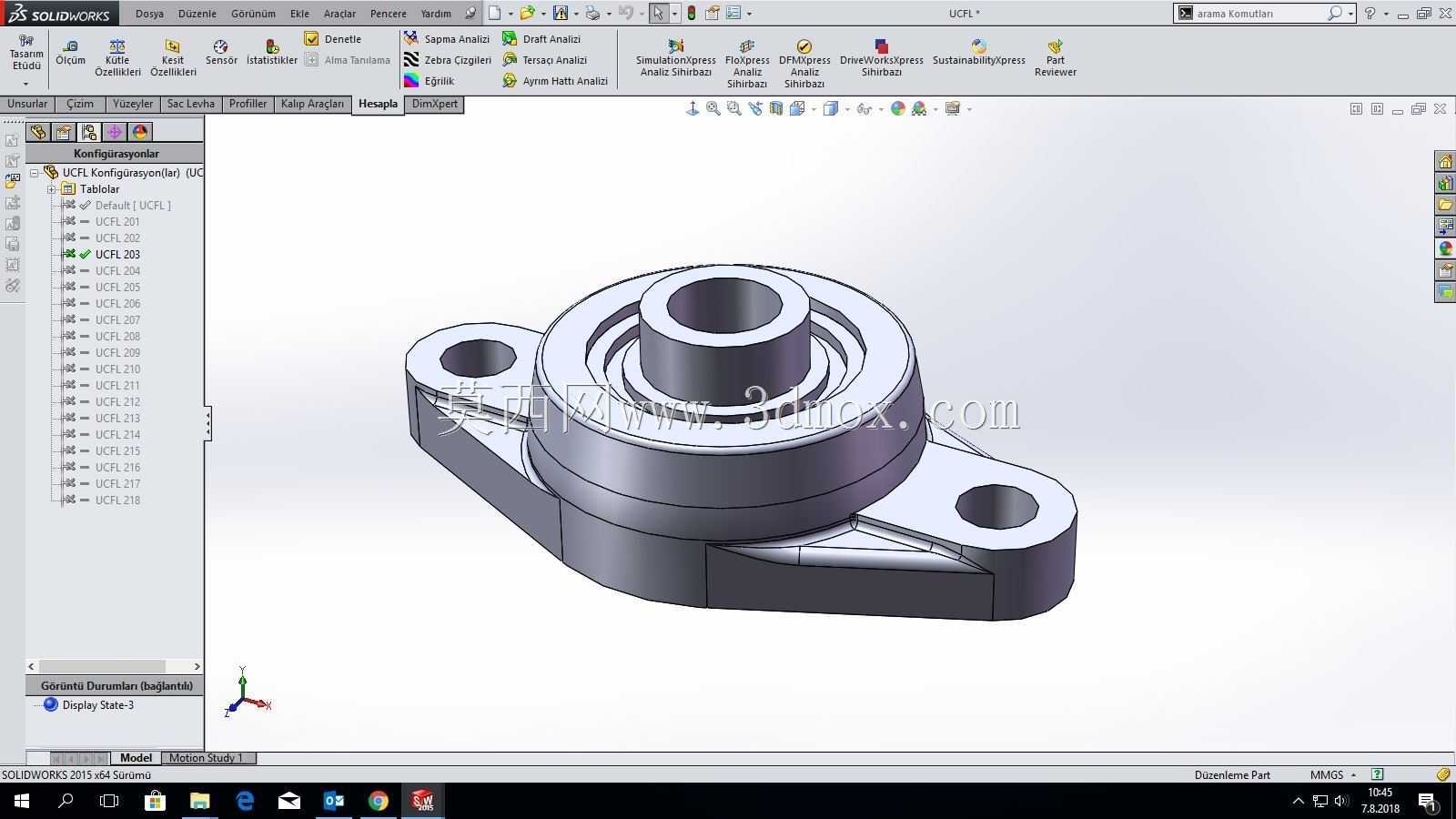

　　它的安装适应性更强，不需要额外做转接支架就能直接固定在型材或者焊接机架上。建模过程中需要重点还原座体的加强筋结构，两个安装耳和主体轴承位连接的位置做了渐变式的加强筋过渡，能提升安装耳的抗弯折能力，在螺栓锁紧、承受冲击载荷时不会出现安装耳断裂的问题；轴承内部的滚柱、保持架结构也做了等比例还原，能直观展示内部的滚动接触状态，方便做装配干涉检查、运动仿真时验证轴承的转动灵活性，也能在做设备整体BOM统计时直接提取对应的轴承型号、安装尺寸参数，减少后期选型核对的工作量。
