SK型剖分式轴端支撑轴承座结构

　　在自动化输送线、小型精密机床进给单元、包装设备的牵引辊组这类需要对轴类零件端部做径向支撑的场景中，这类剖分式轴端支撑结构的应用频次极高。不同于整体式轴承座需要从轴端穿套安装的限制，这种带开缝的夹紧式结构，能在轴系已经完成初步装配的状态下，从轴的径向完成安装固定，大幅降低设备后期维护、轴承更换的拆装工作量，尤其适合轴上已经预装齿轮、同步轮等零件，无法从端部套入整体支撑座的装配场景。

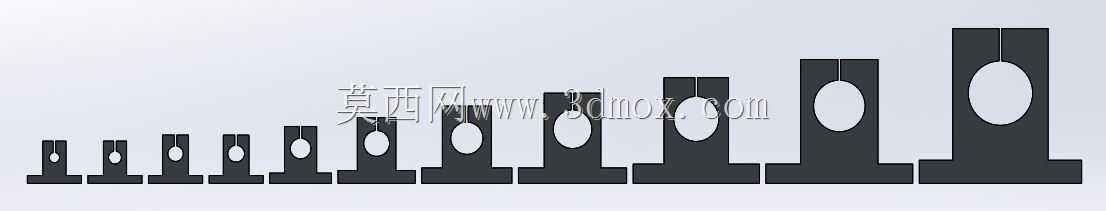

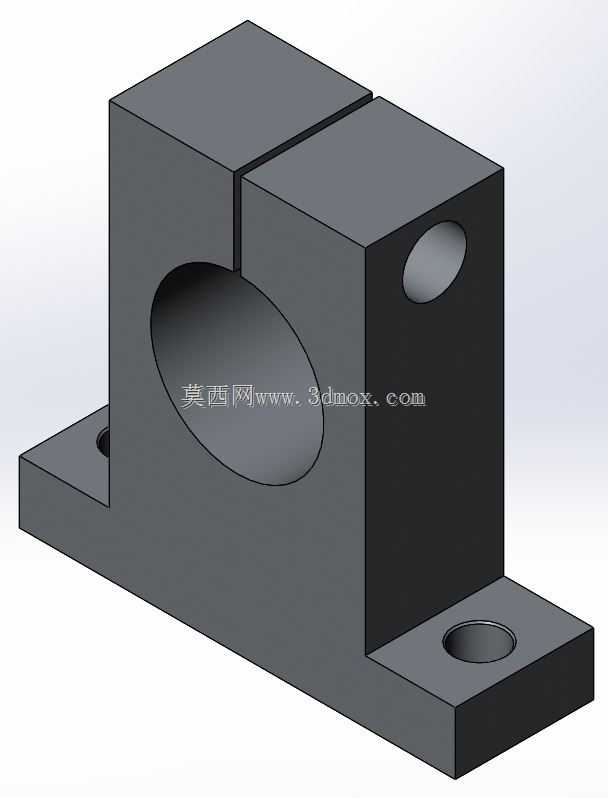

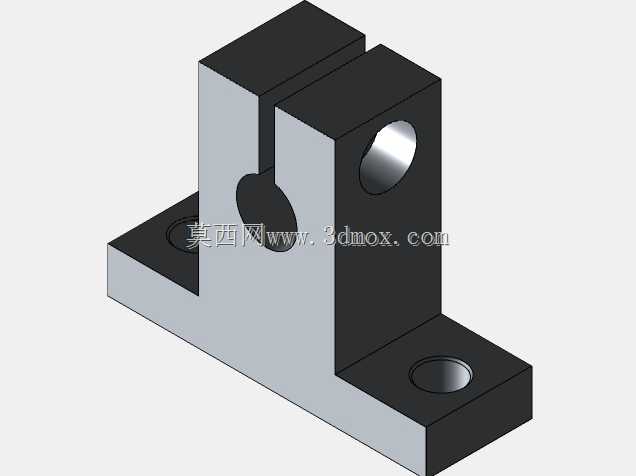

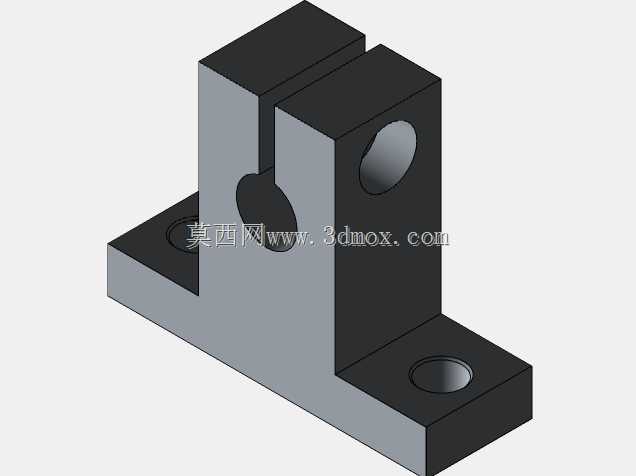

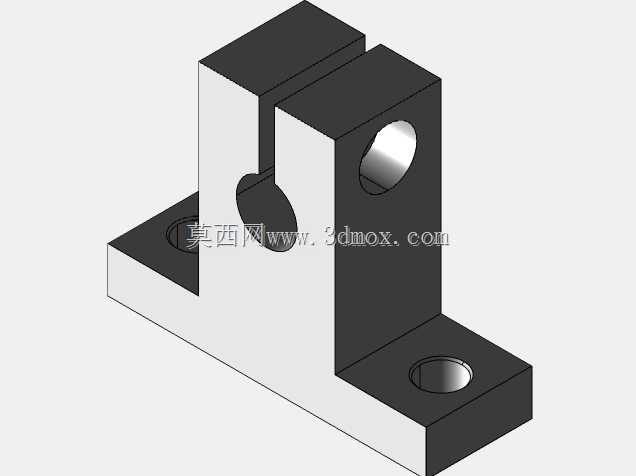

　　从结构功能来看，主体的立式支撑块开设了与适配轴承外径匹配的圆形安装孔，顶部的开缝结构贯穿支撑块上半部分，配合侧面的锁紧孔（也就是模型侧面的椭圆孔位），穿入锁紧螺栓后可以收紧开缝，将装入孔内的轴承外圈牢牢夹紧，既可以限制轴承外圈的周向转动，也能抵消轴系运行中产生的径向窜动，避免轴承外圈在支撑孔内出现跑圈的磨损问题。底部延伸出的两个带安装孔的法兰耳，是整个支撑结构与设备安装基面的连接部位，安装孔的孔径适配常用的内六角圆柱头螺栓，安装时不需要在基面做复杂的沉孔加工，直接从法兰耳上方穿入螺栓拧入基面上的螺纹孔即可完成固定，两个安装孔的中心距经过标准化设计，能适配多数轻型输送设备、小型模组的安装基面孔位布局，不需要额外做安装板的二次打孔适配。

　　设计这类支撑结构时，首先要确定的是中心安装孔的轴线到底部安装面的高度尺寸，这个尺寸直接决定了配套轴系的中心高，需要和设备上其他传动部件的中心高保持一致，避免轴系出现倾斜带来的附加径向力，加速轴承的磨损。其次是开缝的宽度设计，缝宽过大会导致锁紧螺栓收紧时支撑块的变形量不足，无法夹紧轴承外圈；缝宽过小则会在加工时出现上下部分贴合过紧，轴承装入困难的问题，常规设计中缝宽控制在1.5-2mm区间，既能保证足够的夹紧变形量，也不会降低支撑块的整体结构刚度。侧面的锁紧孔采用椭圆型的让位设计，是考虑到螺栓收紧时支撑块上半部分会产生微小的向内变形，椭圆孔可以给螺栓杆部留出足够的让位空间，避免螺栓被变形的支撑块卡滞，导致锁紧力矩无法有效传递到夹紧面上。

　　从安装边界来看，这类支撑结构的整体占用空间偏小，底部法兰耳的突出长度不会超过主体支撑块宽度的二分之一，在排布多组平行轴系的时候，相邻两个支撑座之间的最小间距可以压缩到很小，适合在空间紧凑的多轴传动布局中使用。支撑块的顶部平面做了平整化处理，不需要额外加工凸台或者让位结构，安装时可以直接在顶部平面打表检测支撑孔的轴线与安装基面的平行度，校调过程比带复杂加强筋的轴承座更便捷。另外，这种夹紧式的固定方式不需要额外加工轴承端盖来限制外圈的轴向位置，依靠夹紧产生的摩擦力就可以满足轻型载荷下的轴向定位需求，减少了端盖、紧固螺钉这类附属零件的使用，既降低了整体的零件成本，也减少了装配时的零件管理工作量。

　　在实际选型应用中，这类支撑结构主要适配深沟球轴承、微型直线轴承这类径向承载的标准轴承，适合载荷不大、转速中等的传动场景，比如3D打印机的光轴支撑、小型皮带输送机的辊筒端部支撑、包装设备的牵引辊轴端固定，都能看到这类结构的应用。设计建模时需要注意，支撑孔的公差要选用过渡配合的公差带，既保证轴承能顺利敲入孔内，也能在未锁紧的状态下不会出现轴承自行松脱的问题；开缝的位置要正对支撑孔的中心，保证收紧时上下两部分的变形量均匀，避免夹紧后轴承内孔出现椭圆变形，导致轴转动时出现卡滞、阻力过大的问题。底部安装孔的位置要和主体支撑块保持对称，避免安装时出现支撑偏载，导致螺栓受力不均出现松动的问题。
