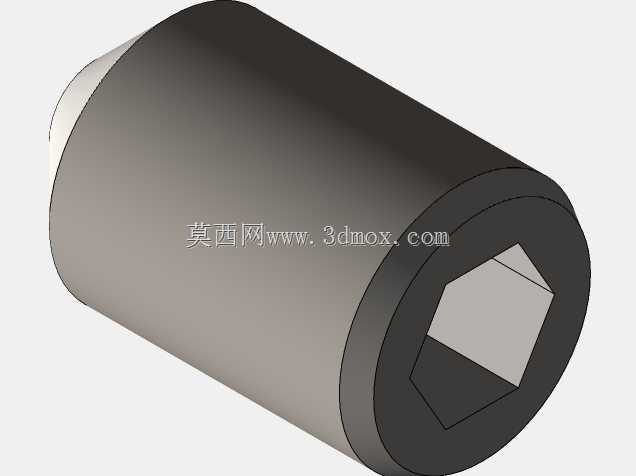

内六角凹端紧定螺钉全套规格三维数模

　　在各类机械装配场景中，紧定螺钉是用来固定零部件相对位置的核心连接件，这套内六角凹端紧定螺钉数模覆盖了全系列常用规格，能够满足不同载荷、不同安装空间下的紧固需求。日常设备维护与新机设计过程中，经常会遇到轴与轮毂、滑块与导轨、调节件与基座的相对位置固定场景，比如输送线的链轮轴向定位、工装夹具的挡块位置锁定、调节螺杆的行程限位、小型传动件的周向防转，都需要用到这类紧定螺钉。不同于外六角螺栓或者内六角圆柱头螺钉，紧定螺钉拧入后整个螺钉会完全沉入被连接件的螺纹孔内，不会在安装面外突出多余结构，不会干涉周边零部件的运动轨迹，这一特性让它在紧凑安装空间的设备结构中应用极广。这套数模在设计时完全遵循通用紧固件的尺寸规范，每个规格的螺纹大径、中径、

　　小径都符合普通公制螺纹的公差要求，螺钉端部的凹端结构经过优化，凹端的锥角、深度尺寸经过实际装配验证，能够在拧紧时可靠顶紧在轴类零件的表面或者预先加工的定位凹坑内，相比平端紧定螺钉，凹端结构可以嵌入被顶紧件的表层，在受振动载荷时不容易出现松脱移位，相比锥端紧定螺钉，凹端不需要在被顶紧轴件上加工过深的定位坑，对轴件的强度削弱更小，适配更多不需要预先加工定位点的快速装配场景。建模过程中，螺纹部分采用了精确的螺旋扫描特征构建，还原了真实螺纹的牙型轮廓，在做装配干涉检查、运动仿真时能够真实反映螺纹啮合的状态，不会出现简化模型导致的装配间隙误判。每个规格的螺钉长度都覆盖了常用的尺寸区间，从短尺寸的薄件锁定到长尺寸的深孔紧固都有对应模型，

　　内六角驱动孔的对边尺寸、深度都符合标准扳手的适配要求，在做装配工艺模拟时可以直接验证扳手的操作空间，提前排查装配时工具无法伸入、拧紧角度不足的问题。在实际选型使用时，需要注意安装边界的匹配：首先是被连接件的螺纹孔深度要大于螺钉拧入深度至少2个螺距，避免螺钉拧到底后无法顶紧被固定件；其次是螺钉的拧入端不能超出被固定件的另一侧轮廓，避免刮碰周边运动部件；如果是用于受冲击载荷的定位场景，可以在被顶紧的轴件表面加工对应尺寸的浅凹坑，让螺钉凹端嵌入凹坑内，进一步提升防松能力。这套数模的外形细节还原度很高，螺钉端部的倒角、螺纹首尾的收尾结构都做了写实处理，在做设备整体渲染、装配爆炸图制作时不需要额外做细节修补，直接调用即可出图。

　　不同规格的模型都做了参数化关联，设计过程中如果需要调整螺钉长度或者规格，可以直接修改参数快速生成对应尺寸，不需要重新建模，能够大幅提升结构设计的效率。在自动化设备的模组搭建、小型机床的部件装配、工装夹具的结构设计中，这类紧定螺钉的使用量非常大，提前备齐全系列的标准件数模，能够避免设计过程中反复建模标准件的重复劳动，也能减少自行建模出现的尺寸错误，避免后续加工装配时出现标准件不匹配的问题。做三维装配时，直接调用对应规格的模型装入螺纹孔，配合同轴、面重合约束即可完成装配，模型的基准面设置合理，约束添加非常便捷，不需要额外调整模型的坐标系。
