ISO6431标准系列紧凑型气动气缸结构

　　在自动化生产线的工位布局中，气动执行元件的选型往往直接决定了整线的节拍稳定性与安装空间利用率，这套符合ISO6431标准的气缸系列，覆盖了从短行程小推力到长行程大负载的多规格需求，能够适配不同工位的执行动作要求。从实际应用场景来看，这类气缸常被用于轻工装配线的工件推料、夹具夹紧、工位顶升，以及包装设备的封合动作驱动、物流分拣线的挡料机构，甚至在部分非标专机的直线进给工位，也能凭借标准化的安装尺寸快速完成机构搭建，不需要额外定制安装转接件，大幅缩短设备的装配调试周期。

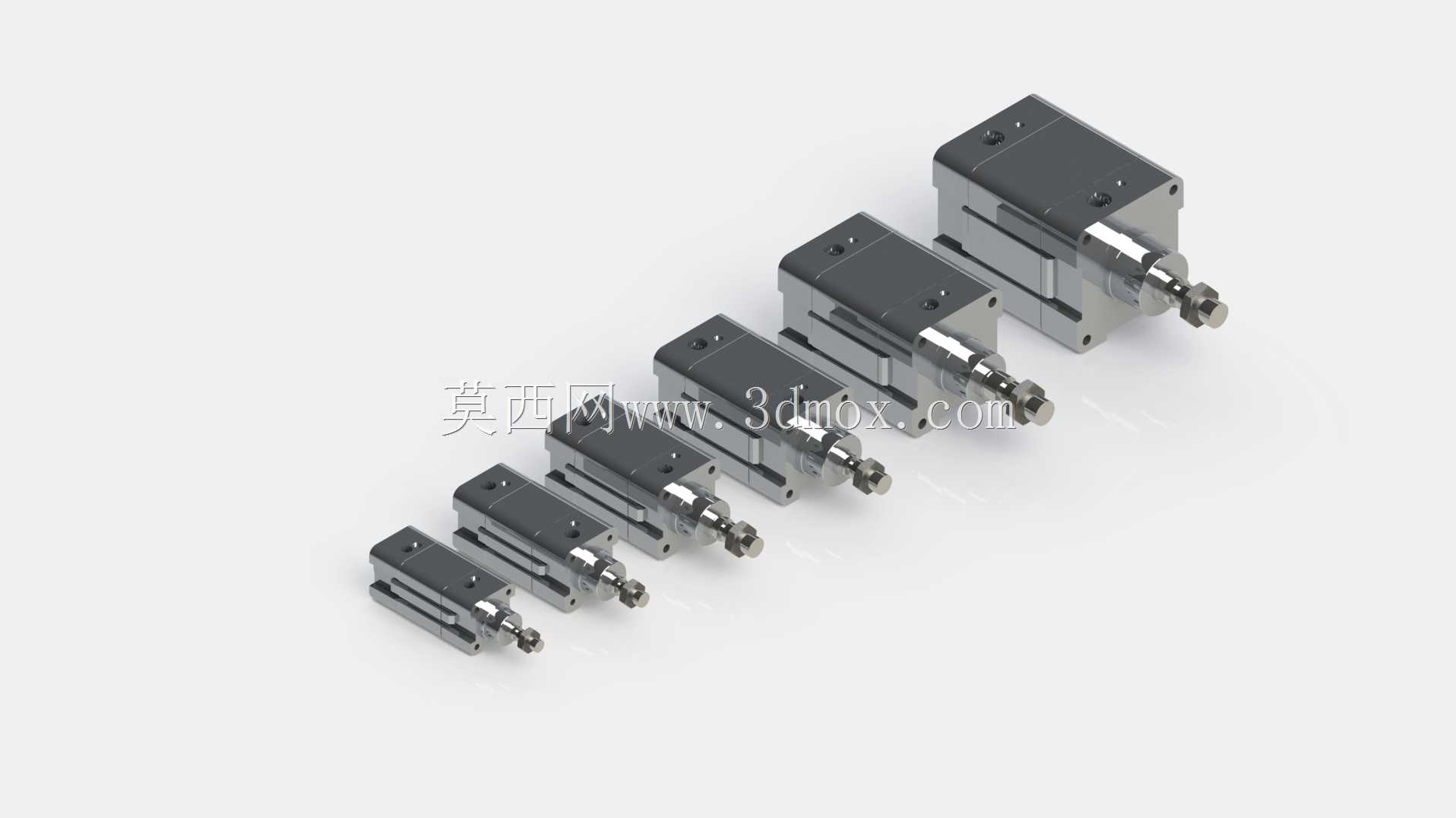

　　从功能特性上看，该系列所有规格的结构都整合在统一的组件框架内，覆盖了?32、?40、?50、?63、?80、?100等多个缸径规格，行程范围覆盖5毫米到600毫米，能够满足不同推力、不同动作行程的工位需求。不同缸径对应的输出推力可以根据气源压力灵活匹配，比如小缸径规格适合轻载的快速到位动作，大缸径规格则可以应对需要较大夹紧力或者推料负载的工位，而且全系列遵循统一的安装接口标准，在设备改型或者工位调整时，只需要更换对应行程或者缸径的气缸本体，不需要重新设计安装板、调整周边机构的位置，能够大幅降低设备迭代的改造成本。

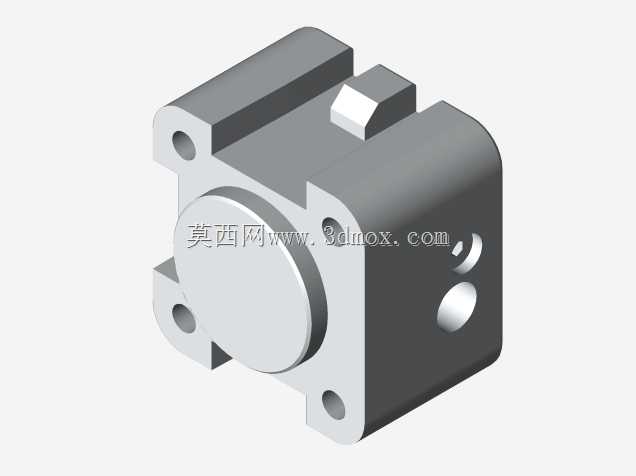

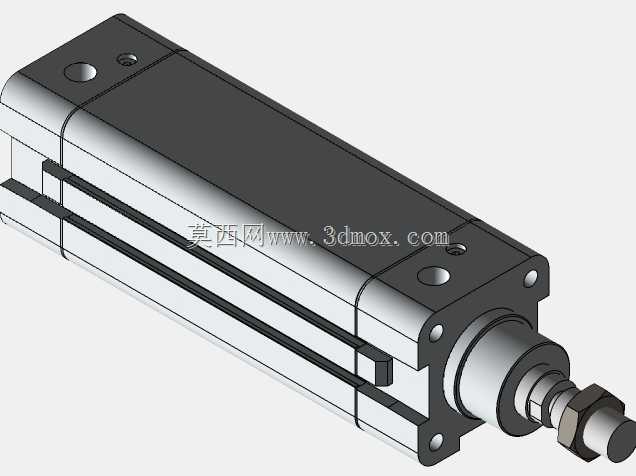

　　设计思路上，这套气缸采用了紧凑型的方型缸体结构，相比传统的拉杆式气缸，外形更加规整，缸体本身可以直接集成在安装槽内，不需要额外预留拉杆的避让空间，在密集排布的多工位设备中，能够有效节省安装空间。缸体的端盖密封结构经过优化，能够在常规工厂气源环境下保持稳定的密封性能，减少长期运行后的漏气风险，活塞杆的导向部分采用了耐磨导向环设计，能够承受一定的侧向负载，避免工位动作过程中因为偏载导致的活塞杆磨损、密封件提前失效问题。

　　从安装边界来看，全系列气缸的安装尺寸完全遵循ISO6431标准的规定，缸体的安装孔位间距、活塞杆伸出端的螺纹规格、气口的位置与螺纹尺寸都做了统一规范，不管是采用法兰安装、脚座安装还是尾部铰接安装，都可以直接匹配市面上通用的标准安装附件，不需要单独加工定制安装件。不同行程的气缸在缸体长度上的变化完全对应行程的增量，在做三维布局时，可以直接通过参数调整行程长度，不需要重新绘制每个行程的模型，能够大幅提升结构设计阶段的选型与布局效率。在实际建模过程中，这套模型把所有规格的配置都整合在单个组件文件内，设计人员可以根据工位的推力、行程需求直接切换对应配置，不需要逐个导入不同规格的模型文件，也避免了多文件管理过程中出现的版本混乱、装配错位问题。

　　在设备调试阶段，标准化的尺寸也意味着备件的通用性更强，生产线维护时不需要储备多种不同安装尺寸的气缸备件，只需要根据缸径和行程储备对应规格，就能覆盖整线同系列气缸的更换需求，降低备件库存的压力。另外，方型缸体的结构也方便在缸体上加装磁性开关，直接检测活塞的到位位置，不需要额外设计传感器安装支架，传感器的走线也可以顺着缸体的槽位布置，让整台设备的布线更加规整，避免走线杂乱导致的线路剐蹭、信号干扰问题。对于结构设计人员来说，这类标准化气缸的三维模型能够直接复用在不同的设备项目中，只需要根据工位参数调整对应配置，就能快速完成执行机构的搭建，把更多的精力放在机构的动作逻辑优化与工位布局合理性调整上，而不是重复绘制标准件的三维结构。
