粉末平铺喷洒输送一体工业设备结构

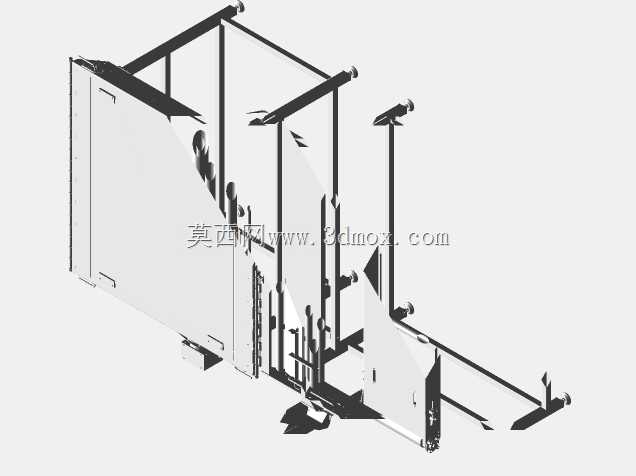

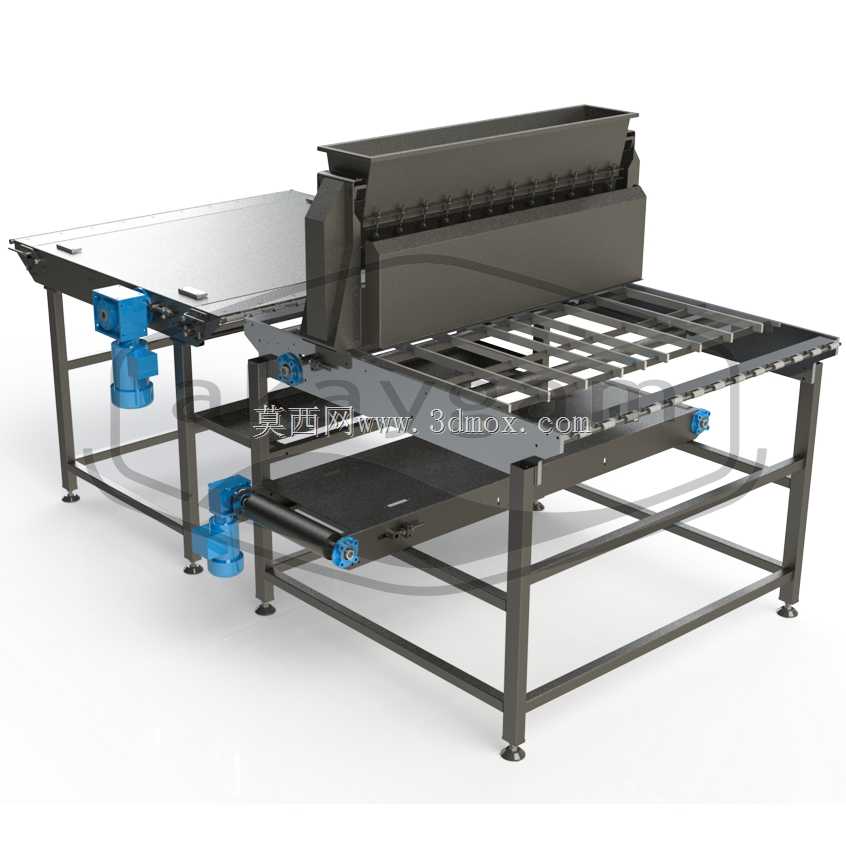

　　该设备主要面向板材类加工产线的前置铺料工序，常见于人造板饰面加工、复合板材粉体涂覆、建材表面功能性粉料撒布的生产场景，可直接对接上游板材上料工位与下游压合、固化工位，替代传统人工撒料的作业模式，解决人工铺料厚度不均、粉料飞扬损耗大、作业效率无法匹配连续产线节拍的实际问题。设备整体采用分段式机架布局，底部为方管焊接的一体式框架结构，框架支脚配置可调式减震脚杯，可适应车间地面存在的30mm以内高度差，安装时无需额外预埋地脚螺栓，仅需将设备调平后即可对接产线，单段机架的宽度适配常规1220mm幅宽的板材通行需求，整体长度可根据产线排布需求进行模块化拼接，单台标准机型的安装预留边界需在设备本体尺寸基础上，两侧各预留600mm的维护操作空间，

　　用于驱动部件检修、料斗补料作业。设备上部设置大容积敞口式储料斗，料斗底部沿板材幅宽方向布置均匀排布的出料缝隙，缝隙开度可通过侧边的调节螺杆进行无级调整，可适配不同目数的粉体物料出料需求，从20目粗颗粒粉料到200目细粉均可通过调整开度实现稳定出料，避免粉料架桥、出料断续的问题。料斗下方设置水平输送辊道，辊道采用包胶辊筒搭配间隔排布的承托梁结构，辊筒间距控制在150mm，既可以保证板材输送过程中无明显下挠，又能减少辊筒与板材背面的接触面积，避免未固化的粉料被辊筒粘附蹭花。辊道的驱动单元采用侧装式减速电机搭配链传动结构，每段辊道配置独立驱动，可根据产线节拍单独调整输送速度，速度调节范围覆盖0.1m/s到0.8m/s，

　　适配不同厚度粉料铺层的作业需求。在料斗出料端与后续工位之间，还设置有平铺整平机构，通过高度可调的平料刮板将料斗落下的堆积粉料刮至设定厚度，刮板与辊道平面的平行度可通过两端的微调螺栓进行调整，保证整幅板材宽度方向的粉料厚度差控制在0.2mm以内，满足后续压合工序的铺层精度要求。设备的侧边设置有可开合的防护盖板，日常运行时盖板关闭可减少粉料外溢，检修时可快速翻开盖板，对内部的传动链条、辊筒轴承进行润滑维护，所有驱动电机的接线均沿机架方管内部走线，外部无裸露线缆，避免车间粉尘堆积在线缆表面造成的安全隐患。从结构设计逻辑来看，该设备优先考虑了粉体作业场景的维护便捷性，所有与粉料接触的部件均采用可拆卸式连接，料斗内壁做光滑抛光处理，

　　减少粉料粘附残留，换料时仅需拆开料斗底部的快拆螺栓即可清理内部余料，无需整体吊装料斗。机架的焊接位置均做去应力处理，避免长期运行过程中因焊接应力释放导致的辊道水平度偏移，保证长期运行的铺料精度。设备的输送面高度可根据对接产线的高度进行定制调整，标准机型的输送面高度为850mm，适配多数板材加工产线的通行高度，若对接低位或高位产线，可通过调整支脚长度或更换机架立柱段实现高度适配，无需改动主体输送结构。在实际产线应用中，该设备可搭配粉尘收集装置使用，在料斗出料位置预留了除尘接口，可外接车间除尘系统，将作业过程中扬起的浮尘抽走，改善车间作业环境，同时减少粉料的无组织损耗。设备的传动部位均配置密封式轴承，避免粉料进入轴承内部造成磨损，轴承座采用外置式安装，更换轴承时无需拆解辊道，仅需从机架外侧即可完成轴承拆卸更换，大幅缩短停机维护时间。
