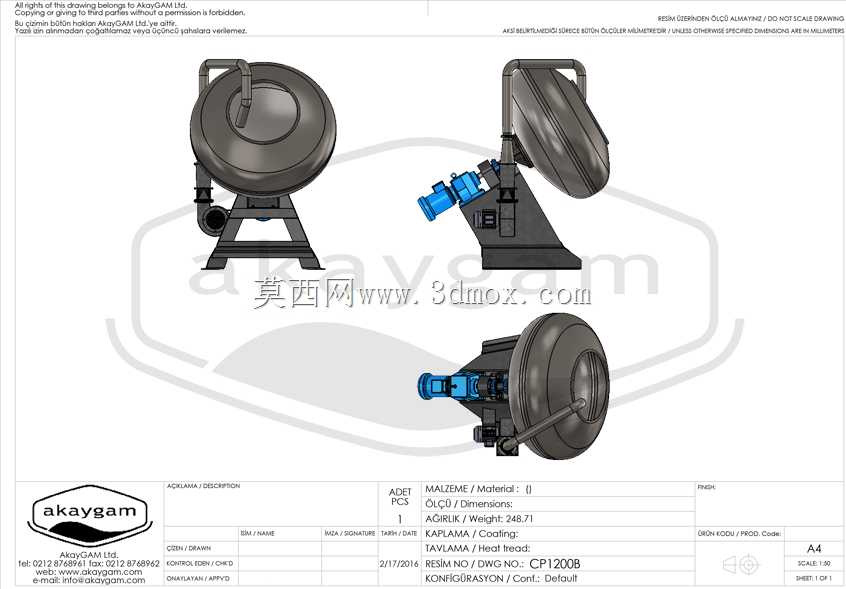

荸荠式包衣抛光一体工业设备结构

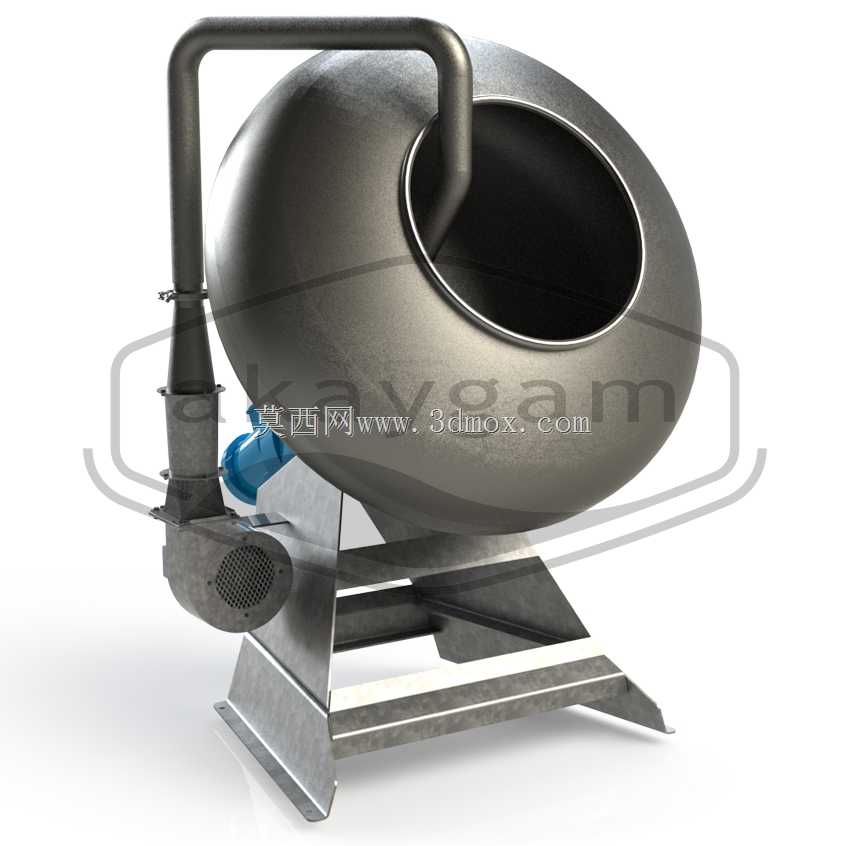

　　这款荸荠式回转锅体设备，核心应用场景覆盖制药片剂包衣、食品糖果糖衣裹衣、坚果类风味涂层抛光等生产环节，在固体制剂生产车间、休闲食品加工产线中属于核心后处理工序设备，可单独作为单机完成小批量批次生产，也可对接进出料机构嵌入连续化生产线完成规模化作业。设备主体的锅体采用类椭球荸荠造型，这种非正圆的回转结构在低速转动过程中，能让锅内物料沿着锅体内壁形成连续、均匀的翻料轨迹，避免物料堆叠结块，保证每一粒待加工物料都能充分接触喷入的包衣介质或抛光辅料，相比直筒型回转锅，物料的混合均匀度可提升近两成，同时减少物料之间的摩擦磕碰损伤，对脆性片剂、易碎糖丸的友好度更高。锅体开口处做了卷边强化处理，既可以提升薄壁锅体的结构刚性，

　　避免长期回转作业产生形变，也能在出料环节形成导流边界，配合锅体倾斜角度调整，可快速完成整批物料的导出，减少物料残留。锅体侧方配置的热风管路，直接延伸至锅体内部中心区域，作业过程中可将过滤后的洁净热风均匀输送至物料翻动区域，同步完成包衣介质的干燥固化，管路接口处做了锥段过渡设计，可降低风阻，保证热风输出的稳定性，避免局部风量过大吹散表层包衣、或是风量不足导致介质粘连的问题。底部的机架采用型钢焊接成型的倾斜支撑结构，根据锅体满载运行时的重心分布设计支撑点位，设备运行时的回转振动可通过机架的斜向支撑结构分散传导至安装基础，无需额外做重型混凝土基础即可保证运行稳定性，机架底部预留的安装孔位可适配不同车间的地面固定需求，

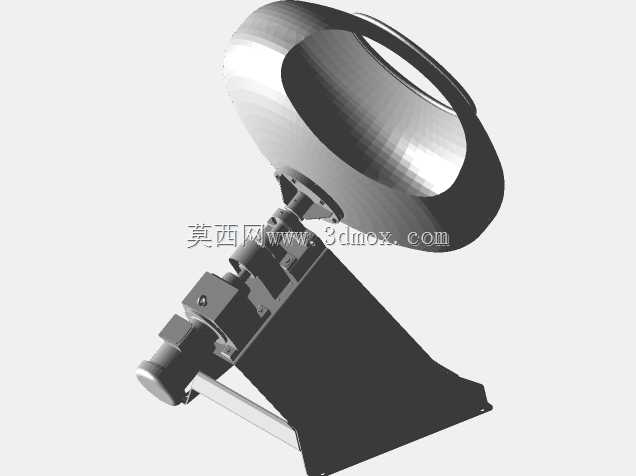

　　也可加装减震脚垫满足洁净车间的低振动安装要求。驱动单元布置在锅体后侧下方，通过减速机构带动锅体以恒定低速回转，传动部位做了全封闭护罩设计，既避免生产过程中粉尘、辅料进入传动部件影响使用寿命，也符合食品、制药行业的安全生产防护要求，驱动侧预留的调速接口可根据不同物料的加工需求调整回转转速，针对黏度较高的包衣介质可适当降低转速避免物料粘连，针对抛光工序可适当提升转速增强物料表面的摩擦抛光效果。设备的安装边界需预留锅体回转半径外至少三百毫米的操作空间，侧方热风管路位置需预留对接热风源的管线空间，机架整体占地尺寸适配常规车间的设备排布间距，锅体的倾斜角度可根据生产需求在一定范围内调整，针对流动性差的物料可适当增大倾斜角度提升翻料效率，

　　针对易滚动的球形物料可减小倾斜角度延长物料在锅内的停留时间。从结构设计逻辑来看，这款设备没有冗余的复杂结构，所有部件的布置都围绕物料翻动、介质附着、干燥固化、出料便捷这几个核心工序需求展开，锅体的曲面弧度经过反复验证，能保证物料在回转过程中不会从开口处甩出，同时在停机状态下锅内存料不会自行滑出，热风出口的位置避开了物料直接冲击的区域，可减少辅料在管口的堆积堵塞，支架的受力结构经过载荷校核，满载状态下的形变量控制在允许范围内，长期运行不会出现锅体偏心、回转抖动的问题。在实际生产应用中，这款设备可完成薄膜包衣、糖衣层裹覆、表面抛光、风味涂层附着等多类工序，更换不同的喷液组件即可适配水性、有机溶剂类不同性质的包衣介质，设备的易清洁部位都做了圆弧过渡处理，无清洁死角，可满足食品、制药行业的设备清洁要求，锅体采用镜面抛光的不锈钢材质，既不会与加工介质产生反应，也能减少物料在锅壁的粘附，降低批次生产之间的交叉污染风险。
