立式带搅拌保温储料罐体结构设计

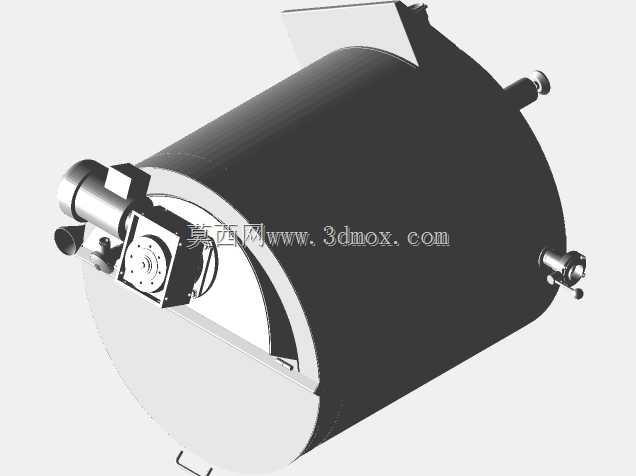

　　该立式搅拌储料罐体主要面向食品加工领域的糖浆、酱料等粘稠物料暂存与预处理工序，在糖果生产线、烘焙原料预处理工段、饮品调配车间中，这类罐体承担着物料恒温存储、低速均质搅拌防止分层的核心作用，避免高糖物料因静置出现结晶、上下浓度不均的问题，保障后续出料、配料工序的物料一致性。从结构设计逻辑来看，罐体采用立式圆柱构型，底部设置三个可调支脚作为支撑结构，支脚底部预留安装固定孔位，可直接通过膨胀螺栓固定于车间硬化地面，安装时需保证罐体上平面水平度偏差不超过千分之二，避免搅拌轴运行时出现偏磨、密封件渗漏的问题。罐体顶部采用平盖结构，盖体设置快开式人孔与进料接口，人孔边缘做翻边圆弧处理，既提升盖体结构刚度，也避免清洁时出现卫生死角，

　　符合食品接触设备的易清洁设计要求；盖体上方的搅拌驱动单元采用卧式减速电机直连搅拌轴的布局，相比侧装搅拌结构，顶装式搅拌的轴封位置更易维护，且搅拌桨叶可覆盖罐体底部近出料口区域，减少罐内物料残留。罐体侧壁下部设置带手动球阀的出料接口，球阀操作手柄延伸至罐体外侧操作位，手柄末端设置防滑握柄与限位结构，操作人员可在罐侧直接完成出料开度调节，无需借助额外辅助工具；出料口与罐体连接位置做圆弧过渡，避免物料在接口处积留变质。罐体夹层空间可通入恒温介质，对罐内存储的糖浆类物料进行保温，维持物料在适宜的粘度区间，保障搅拌与出料顺畅，夹层外侧做保温层包覆，减少热量损耗。搅拌轴伸入罐体内部的部分设置多层桨叶，底层桨叶贴近罐底弧面，

　　可刮动罐底沉积的高浓度物料，上层桨叶采用斜叶构型，推动罐内物料形成上下循环流场，在低转速下即可实现整罐物料的均质混合，避免过度搅拌卷入空气影响物料品质。从安装边界来看，罐体整体外径适配常规车间通道宽度，可直接通过标准宽度的车间门完成进场安装，顶部驱动单元的维护空间预留充足，拆卸减速电机时无需拆除罐体盖体其他附属结构，日常维护时仅需松开驱动单元连接螺栓即可完成检修作业。罐体所有与物料接触的边角位置均做圆弧过渡处理，无直角积料区域，内外壁表面做抛光处理，降低物料粘附概率，适配食品生产环节的日常CIP清洗要求，清洗时可通过顶部进料口接入清洗喷头，利用搅拌桨叶的低速转动带动清洗液冲刷罐体内壁，无需人工进入罐内清洁，降低运维人员作业强度。

　　在结构强度校核层面，罐体筒身采用等壁厚设计，可承受满料状态下的静压力与搅拌运行时的动载荷，支脚位置做局部加强处理，避免长期满载运行出现支脚变形、罐体倾斜的问题；顶部盖体在驱动电机安装位置做加厚加强板设计，分散减速电机运行时的振动载荷，降低盖体共振产生的噪音，延长设备整体使用寿命。
