铝盖板封水通道注塑吹塑模具结构

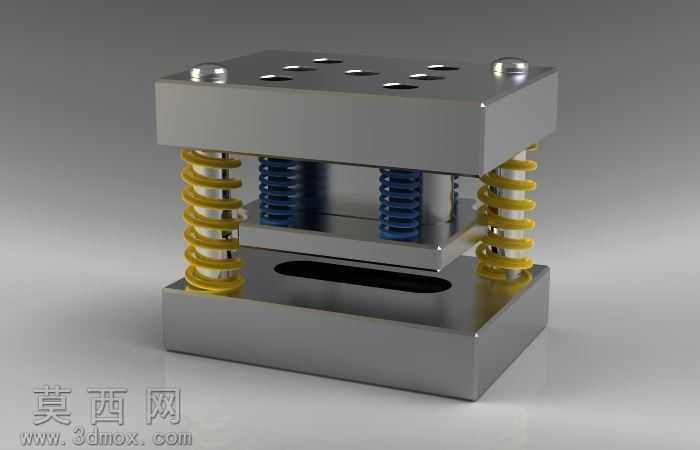

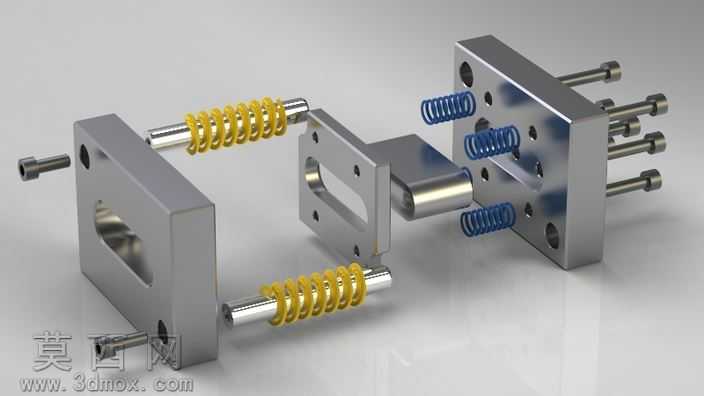

本模型为铝盖板封水通道注塑吹塑成型模具，整体采用三维参数化建模完成，建模过程严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙做了精准的参数化约束，可直接用于后续的工程图导出与加工参考。模型渲染阶段采用金属材质真实质感还原，模架、导柱等钢制部件赋予哑光镀铬金属材质，复位弹簧分别做了黄色弹簧钢与蓝色弹簧钢的材质区分，清晰展现不同复位组件的布局位置，整体渲染光影柔和，金属件的反光、倒角细节都做了精细化处理，能够直观呈现模具的装配完成状态。从结构设计来看，该模具采用两板模基础结构，两侧对称布置黄色大刚度复位弹簧，搭配四根光滑导柱实现动定模的精准导向，开模过程中弹簧可推动动模部分平稳复位，避免合模时出现错位磕碰；定模侧均匀布置四根蓝色小弹簧，对应流道与顶出机构的辅助复位，保证顶出动作完成后相关部件能精准回到初始位置。模具的成型核心针对铝盖板的封水通道结构做了专门设计，型腔部分精准复刻封水通道的曲面轮廓与密封台阶结构，同时集成了侧向打孔成型的组件，可在注塑成型过程中同步完成盖板侧孔的成型，无需后续二次打孔加工，有效提升生产效率。设计思路上，该模具优先考虑小批量铝盖板塑件的生产需求，整体结构紧凑，零部件通用化程度高，模架采用标准模架改制，复位弹簧、导柱、内六角螺丝均采用标准件，可降低模具的加工与维护成本；成型区域的镶件采用分体式设计，若封水通道结构出现设计变更，仅需更换对应镶件即可，无需重做整套模架，大幅缩短模具改模周期。同时模型完整还原了模具的合模状态，各部件的装配关系清晰可见，导柱与导套的配合长度、弹簧的预压缩量都做了符合生产实际的参数设置，能够直观展现模具开模、合模、顶出、复位的完整动作逻辑，对于小型封水类盖板塑件的模具设计具备较高的参考价值。
