简易单型腔注塑模具三维结构设计

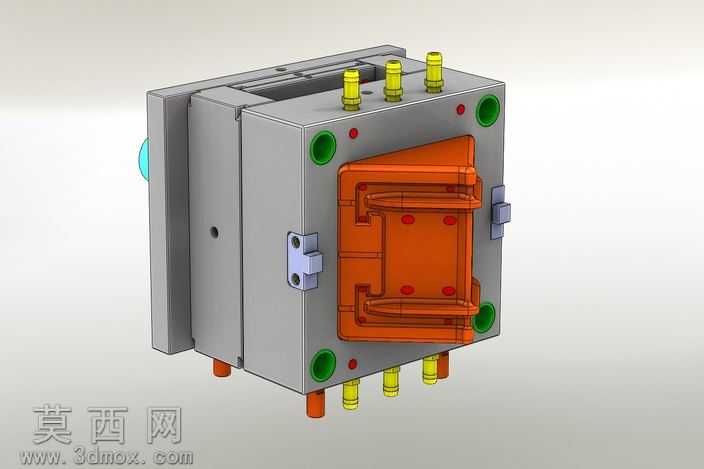

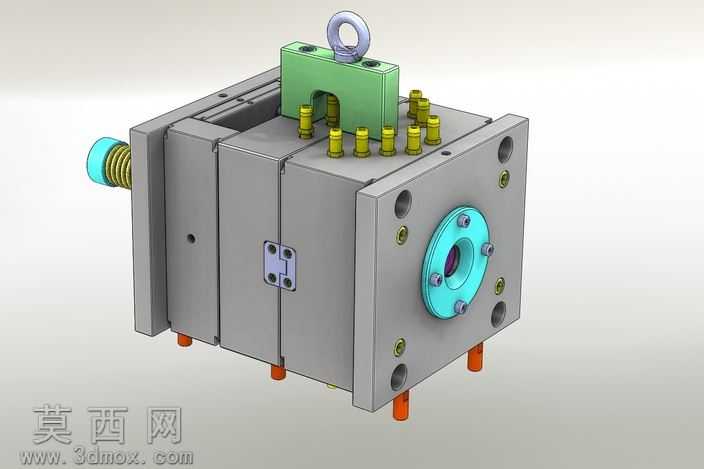

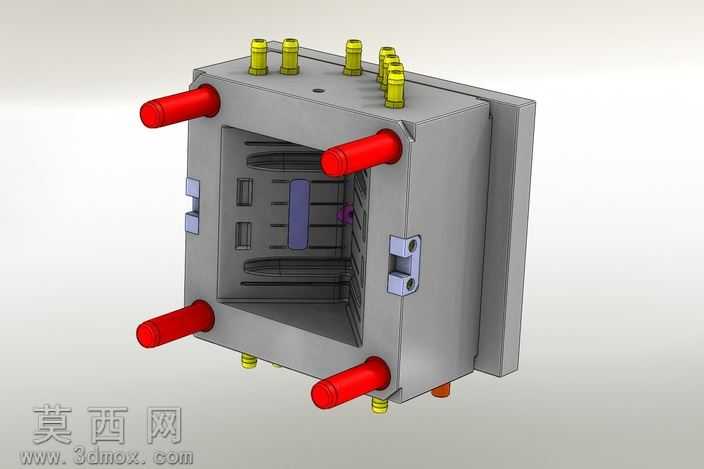

本作品为一款结构精简的单型腔注塑模具三维设计，整体建模过程在主流三维机械设计软件中完成，模型装配关系完整，各零部件配合逻辑清晰，可直接用于模具结构教学、基础注塑方案参考或同类小型塑件模具的设计改型参考。建模阶段严格遵循注塑模具的常规设计规范，从定模、动模两大核心主体出发，依次完成浇注系统、导向定位部件、冷却水路接口、顶出机构、吊装结构的逐一搭建，所有零件均按照实际加工的尺寸比例进行绘制，未出现结构干涉、装配错位等问题，各活动部件的运动行程符合注塑生产的实际工况要求。渲染阶段采用哑光金属材质模拟模具钢的主体质感，对冷却水嘴、紧固螺栓、吊环等标准件做了差异化的材质区分，青蓝色的水嘴、黄铜色的水路堵头、橙红色的顶杆末端配色清晰，能够让观看者快速识别不同功能的零部件，整体渲染效果简洁明了，重点突出模具的结构布局而非冗余的视觉特效。从结构设计来看，这款模具采用了最基础的两板模结构，侧面设置了螺纹式冷却接口，可直接接入模温调节系统实现成型过程的温度控制；顶部加装了标准吊环，满足模具上机安装时的吊装需求；模具四周布置了多组内六角紧固螺栓，用于锁紧模板保证合模精度；分型面位置设置了边锁结构，可抵消合模过程中的侧向偏移，提升注塑成型的尺寸精度；顶出系统采用均匀分布的圆顶针设计，能够在开模后平稳顶出成型塑件，避免塑件出现顶白、变形等缺陷。设计思路上主打轻量化、易加工的定位，整体结构没有复杂的抽芯、脱螺纹等特殊机构，非常适合注塑模具初学者理解两板模的基本构成，也可作为小型平板类、简易结构塑件的模具设计基底，通过修改型腔形状即可快速适配不同小型塑件的注塑生产需求，模型同时保留了通用STEP/IGES格式，可在多款三维设计软件中打开编辑，具备较强的通用性和实用参考价值。
