模块化拼装式门式起重作业装置结构

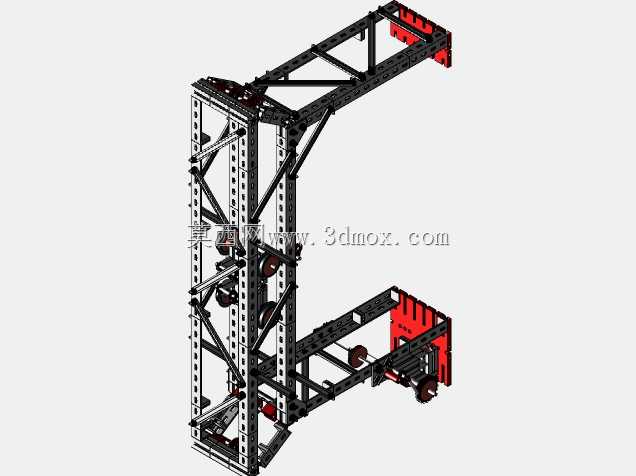

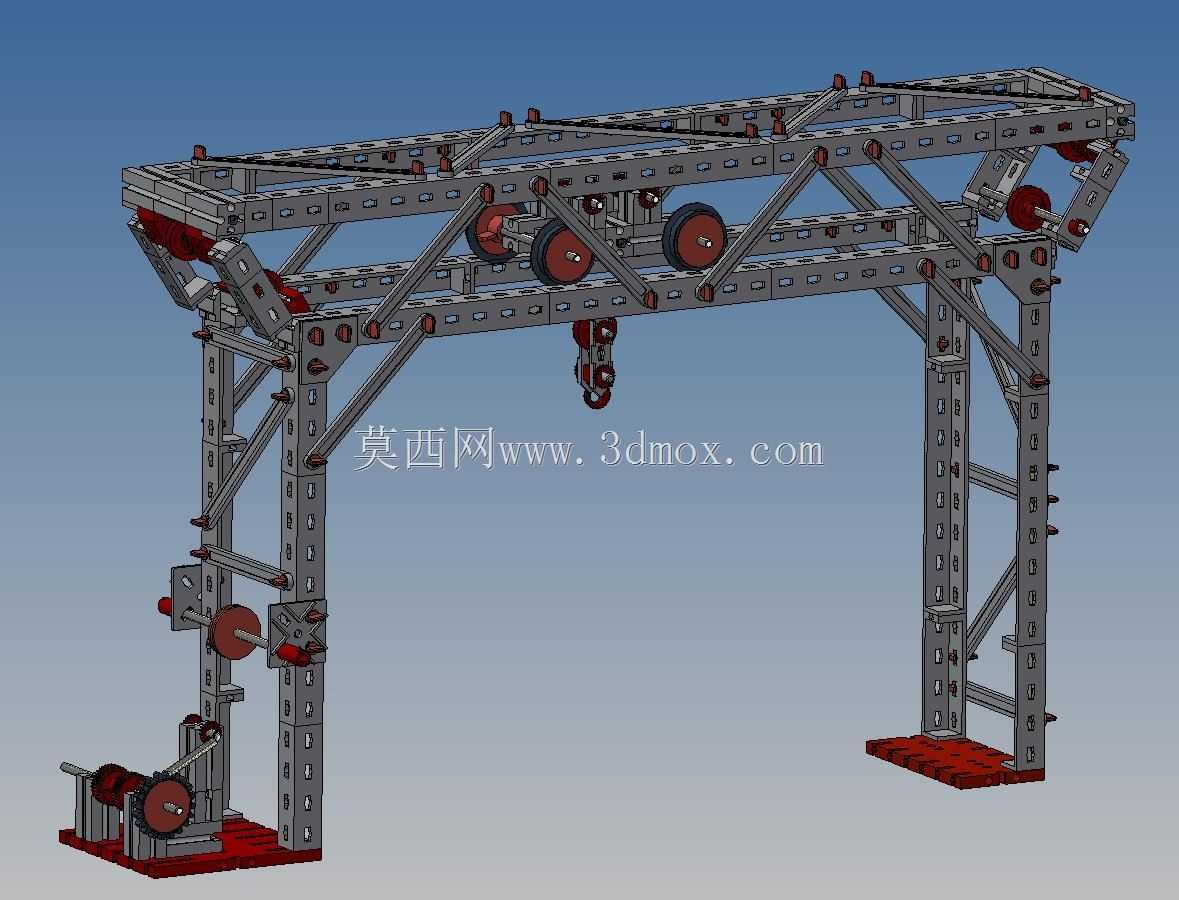

　　该款拼装式门式起重装置，主要面向小型物料吊装、教学实训场景、轻型工位物料转运等作业需求设计，整体采用桁架式门架结构，通过标准化的型材拼接构件完成整体组装，无需复杂的焊接工序，可根据实际作业场地的跨度需求、起升高度要求灵活调整组装尺寸，适配不同的作业边界条件。从结构布局来看，装置采用双立柱支撑顶部主梁的经典门式架构，两侧立柱底部设置支撑底座，增大与地面的接触面积，降低作业过程中的接地比压，保证整机静置及作业过程中的稳定性，无需额外浇筑固定基础，可根据作业点位变化灵活移位，适配多工位轮换的轻型吊装需求。顶部主梁采用三角桁架式结构设计，在减轻整体自重的同时保证主梁的抗弯、抗扭刚度，避免起吊额定载荷时主梁出现过大下挠变形，

　　影响起升作业的精度与结构安全性。主梁上配置可沿主梁长度方向移动的起重小车，小车上集成起升滑轮组与吊钩组件，通过绳索牵引实现吊钩的升降动作，同时小车可沿主梁横向移动，覆盖主梁跨度范围内的所有吊装点位，满足跨距内不同位置的物料取放需求。两侧立柱上集成了小车行走、起升机构的传动导向结构，绳索通过立柱内部的导向轮组连接到底部的驱动卷筒，卷筒通过手动或外接动力输入实现转动，进而带动绳索收放，完成吊钩升降与小车横移动作的动力传递，整体传动路径布局紧凑，避免外露传动构件带来的作业安全隐患。从安装边界来看，该装置的整体跨度可通过增减主梁段的拼接构件进行调整，起升高度可通过调整立柱的拼接段数量适配不同的吊装高度需求，

　　组装完成后两侧立柱的外侧预留足够的操作空间，方便作业人员进行驱动操作与日常维护，底部支撑底座的尺寸经过优化，在保证支撑稳定性的前提下不会占用过多的地面作业空间，可适配小型车间、教学实验室、创客工坊等场地有限的作业场景。在功能特性上，该装置可完成额定范围内的轻型物料垂直起升、横向转运作业，相较于大型固定式门式起重机，其拼装式结构具备极强的场景适配性，拆解后可方便转运至不同作业场地快速组装投入使用，同时标准化的拼接构件具备良好的互换性，单个构件出现损坏时可快速替换，降低维护成本。设计过程中针对各拼接节点的受力情况做了针对性优化，节点处采用多螺栓紧固的连接方式，保证拼接位置的连接刚度，避免载荷作用下节点出现松动或变形，

　　桁架结构的杆件均采用等强度设计思路，根据不同位置杆件的受力大小匹配对应规格的型材，在保证整体结构承载能力的前提下尽可能控制整机自重，降低移位与组装的劳动强度。起升机构的滑轮组布局经过反复校核，保证绳索在收放过程中不会出现脱槽、卡滞问题，吊钩位置设置限位结构，避免起升过程中吊钩冲顶损坏结构件，小车行走轮与主梁轨道的配合间隙经过合理设计，保证小车移动顺畅无卡滞，同时不会出现过大的窜动间隙，保证吊装点位的对位精度。该装置除了实际轻型吊装作业用途外，还可作为机械结构教学的实训载体，帮助学习者直观理解桁架结构受力特点、起重设备传动原理、节点连接设计逻辑等工程知识，通过亲手组装调试可加深对起重机械结构设计的理解，具备较强的教学实用价值。
