大吨位龙门起重机传动用齿式联轴器结构

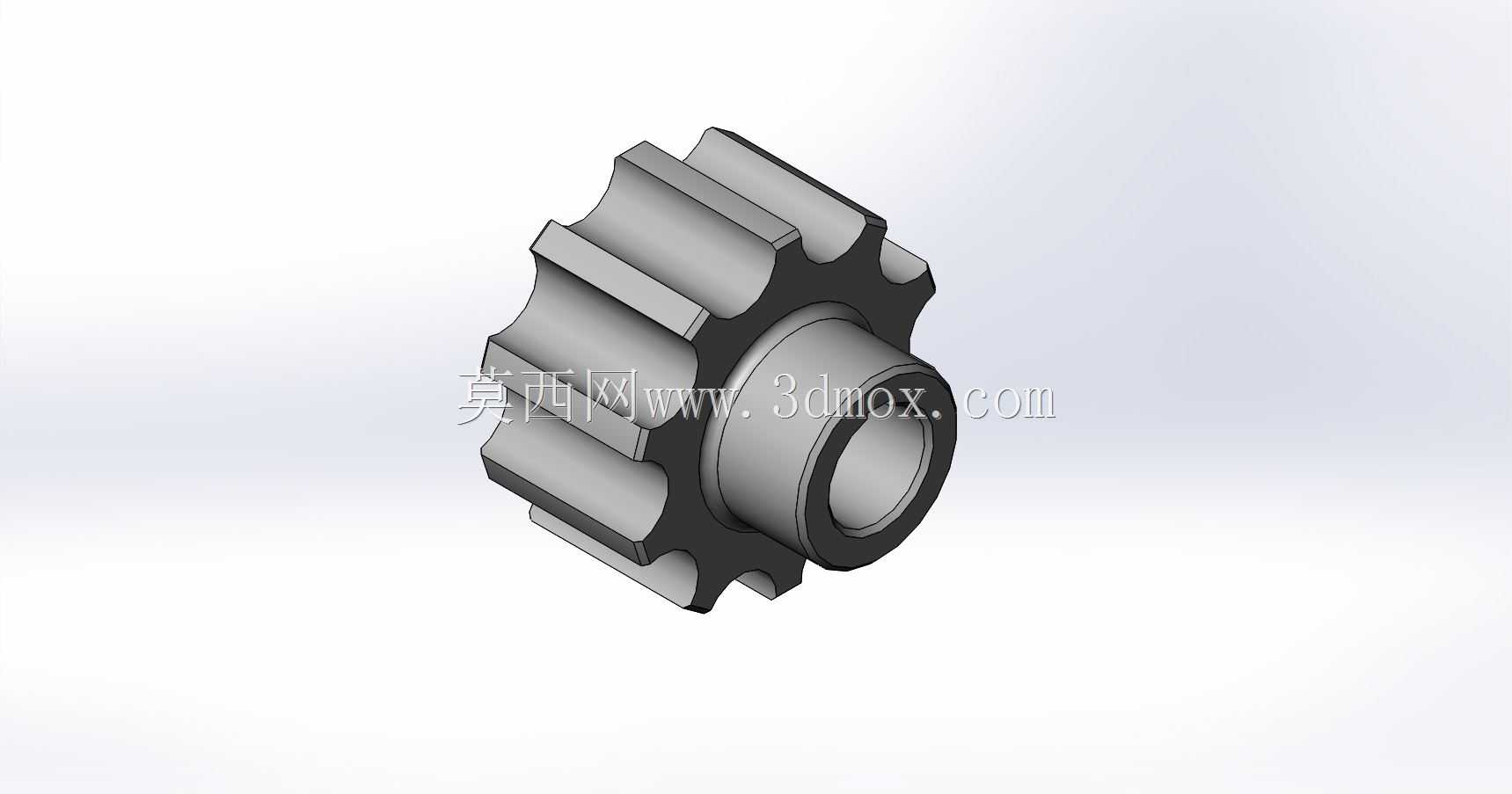

　　在重型起重装备的传动链布局中，这类带外齿结构的联轴器承担着核心的扭矩传递与偏移补偿作用，常见于16吨级龙门起重机的大车运行机构、起升机构的电机与减速器输入轴之间的联接位置。车间内的龙门吊在长期作业过程中，轨道铺设的细微不平、主梁受载后的下挠变形、传动部件安装时的同轴度偏差，都会导致被联接的两根轴出现径向、角向甚至轴向的相对偏移，普通刚性联轴器无法适应这类偏移，强行使用会造成轴承磨损加剧、轴件疲劳断裂、传动异响等故障，而这类齿式联轴器正是通过外齿与内齿套的啮合间隙，来补偿各类安装与运行过程中产生的轴系偏移，保障重载工况下传动的平稳性。从结构设计来看，该联轴器采用带轮毂的外齿轴套结构，齿形为直齿渐开线齿型，

　　轮毂部分设计有通孔用于穿装被联接的轴端，轴孔可根据配套轴径加工键槽来传递扭矩，齿部的齿顶加工成球面，啮合时允许内齿套与外齿轴套之间存在一定的角向摆角，以此补偿轴系的角向偏差；齿侧预留合理的啮合间隙，既可以补偿径向偏移，也能在轴系出现轴向窜动时提供一定的游动余量，避免传动部件承受额外的附加载荷。设计这类联轴器时，首先要匹配对应机构的额定传递扭矩，16吨龙门吊的起升机构启动、制动时存在较大的动载荷，因此齿面接触强度、齿根弯曲强度都要按最大动载荷进行校核，齿部通常采用中碳钢调质后表面淬火处理，兼顾芯部韧性与齿面耐磨性，延长重载交变载荷下的使用寿命。安装边界方面，这类联轴器的外齿最大外径要匹配配套内齿套的内径，

　　轮毂长度要适配轴端的安装伸入量，轴孔直径公差按过渡配合选取，保障与轴的装配紧固性，同时要预留足够的安装操作空间，方便现场装配时的齿部啮合对位、润滑脂加注，日常维护时可直接通过内齿套上的注油孔补充润滑脂，降低齿面的磨损速率。不同于小型设备用的轻型联轴器，这类重载起重用联轴器在结构上做了加厚处理，齿根圆角做了优化过渡，避免应力集中导致的断齿故障，轮毂与齿圈的连接位置采用大圆角过渡，降低受载时的应力集中系数，即使在起升机构突然启停、吊重偏载的冲击工况下，也能保持结构的完整性。在实际选型匹配时，除了扭矩参数，还要核算被联接两轴的最大允许偏移量，确保联轴器的补偿能力覆盖现场安装误差与运行变形量，同时要核对安装位置的轴向尺寸，

　　避免联轴器装配后与周边的轴承端盖、制动轮等部件发生干涉。这类齿式联轴器相比弹性套柱销联轴器，承载能力更强，补偿偏移量更大，更适合大吨位起重设备这类重载、存在一定安装偏差、运行中存在结构变形的工况，在重型厂房、货场的龙门起重机传动系统中应用十分广泛，其结构可靠性直接影响整台起重机的运行安全，因此建模时需要严格把控齿形参数、配合尺寸的精度，确保后续生产加工出的零件能够满足装配与使用要求。
