车载式框架安装卷扬起重设备结构

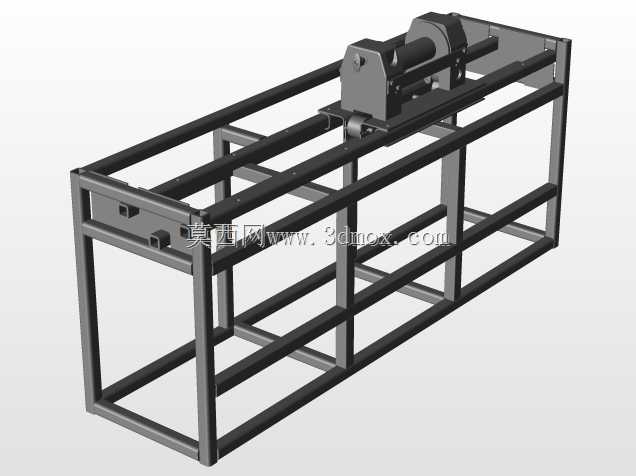

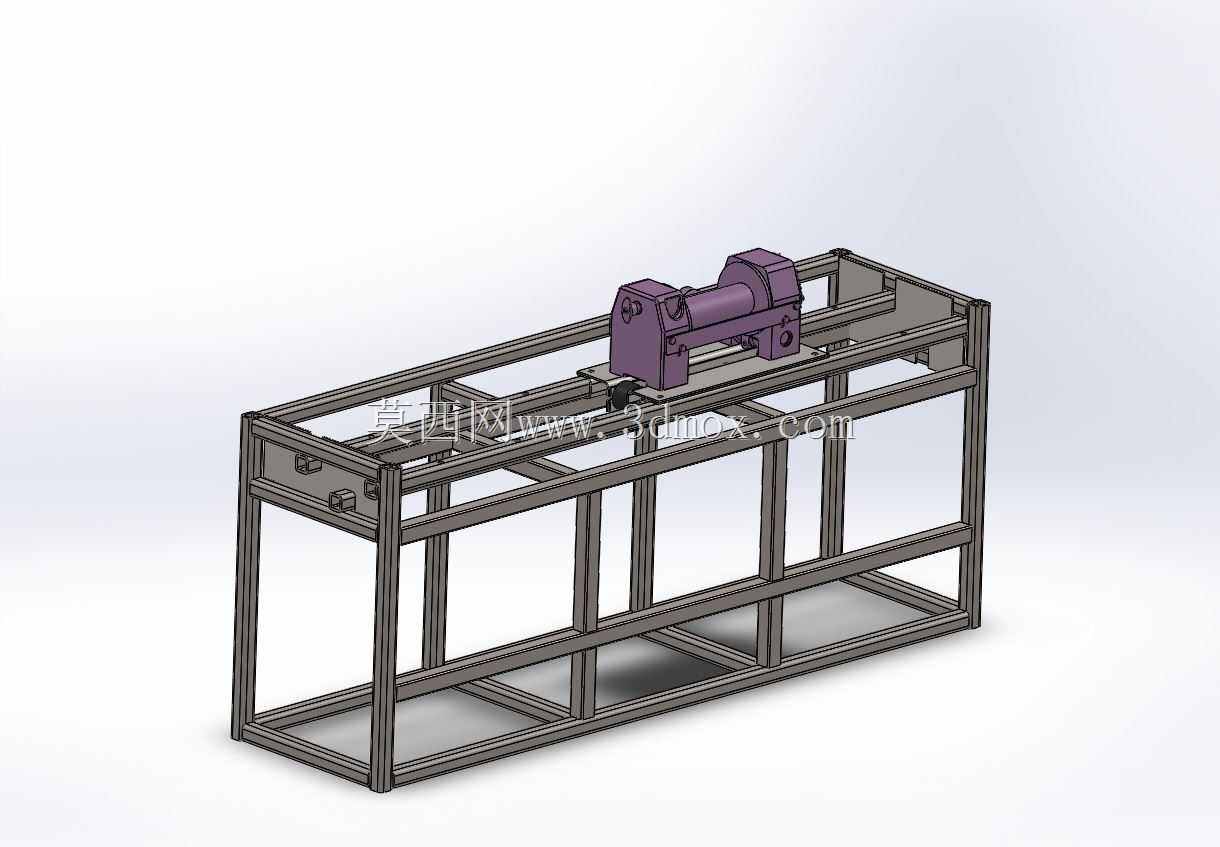

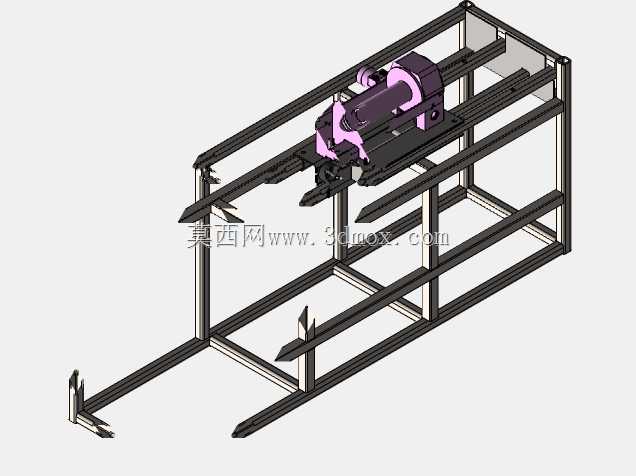

　　这套卷扬结构主要面向车载作业场景设计，适配随车起重、野外临时牵引、车载装备收放类作业需求，区别于固定工位的工业卷扬设备，整体采用框架式集成安装思路，将卷扬驱动主体、传动组件、安装基座整合为一体式机架结构，无需额外搭建复杂安装基础，可直接通过机架底部的安装孔位固定在车辆货箱或车载改装平台上，适配轻型作业车辆的改装载荷边界。从实际作业用途来看，该设备可完成车载场景下的重物垂直起吊、水平拖拽、配套作业机具的牵引收放，比如野外抢修作业时的设备部件吊装、货运场景下的重物牵引就位、专用作业车辆上配套装备的收放固定，相比外挂式起重吊臂，该卷扬结构占用车载空间更小，机架沿车辆长度方向布置时，宽度方向不超出车辆货箱的常规外廓边界，

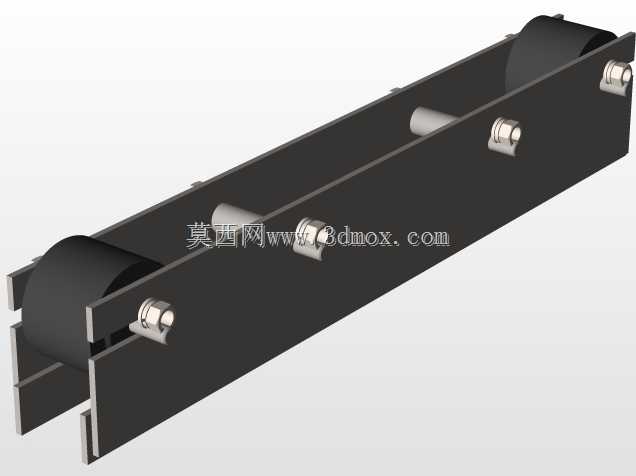

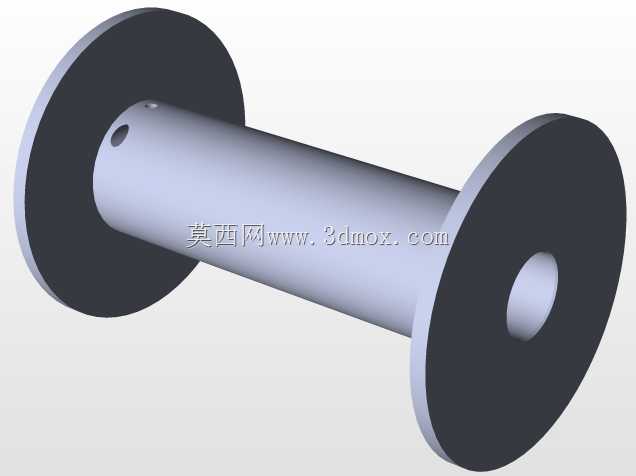

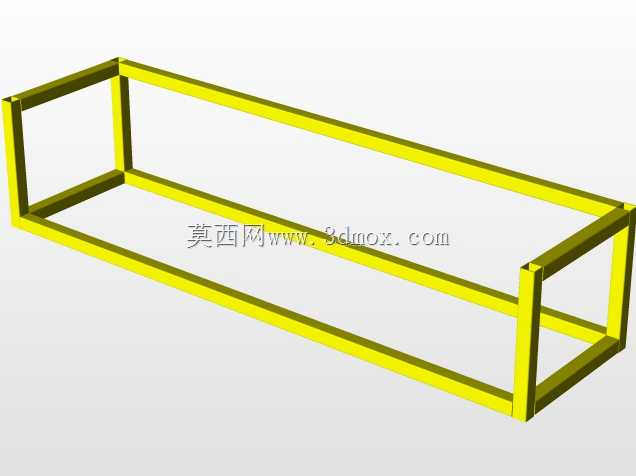

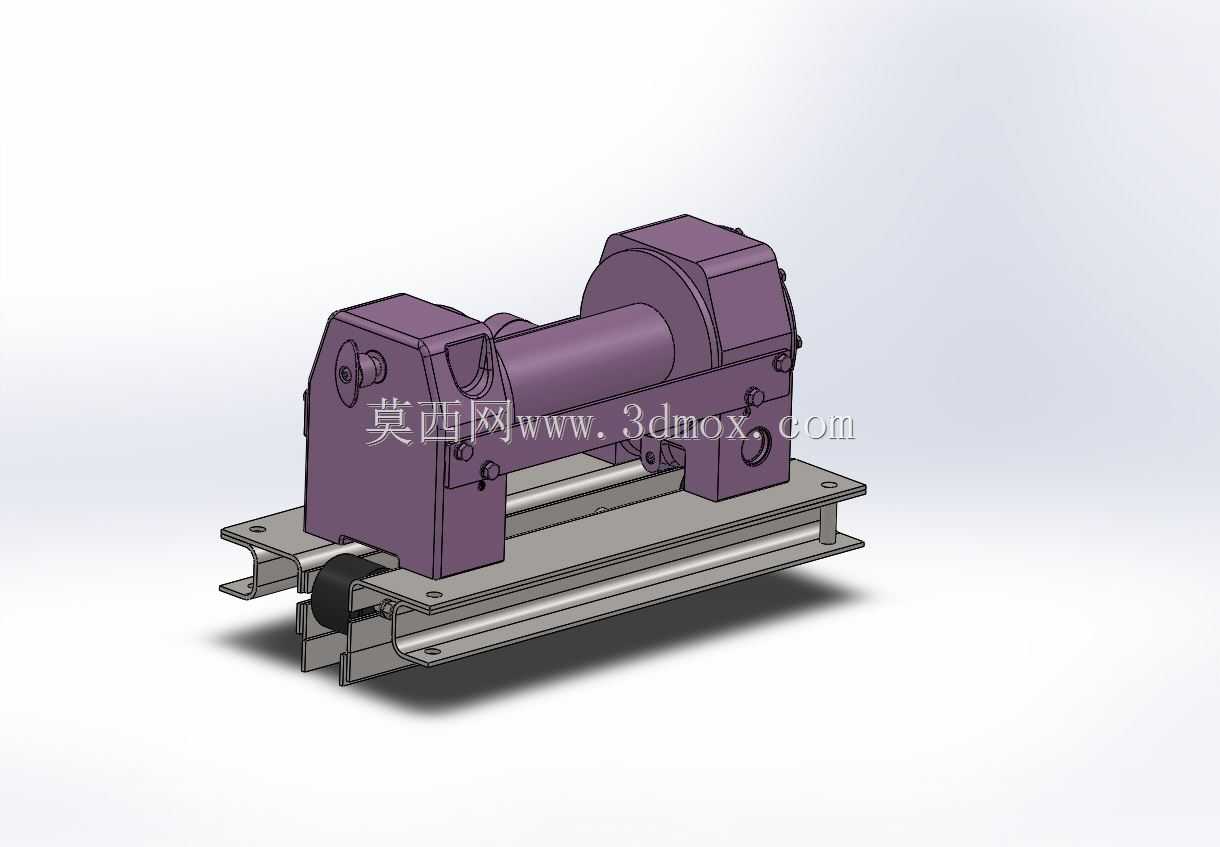

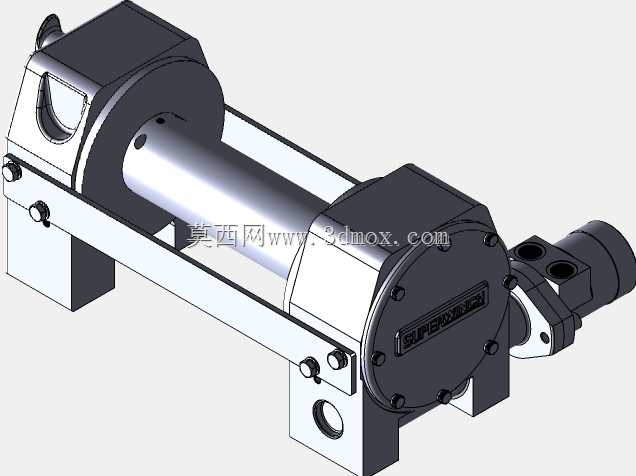

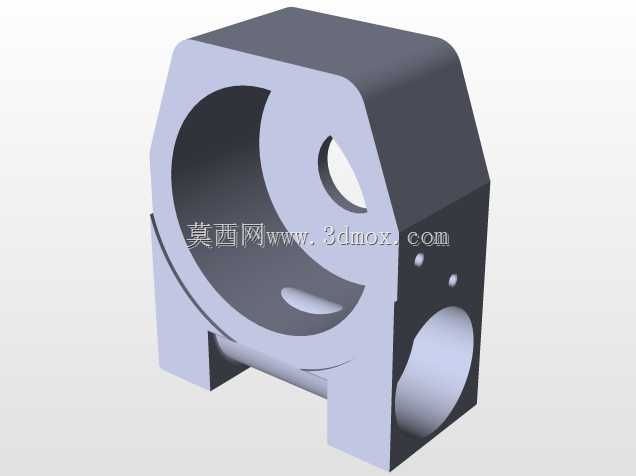

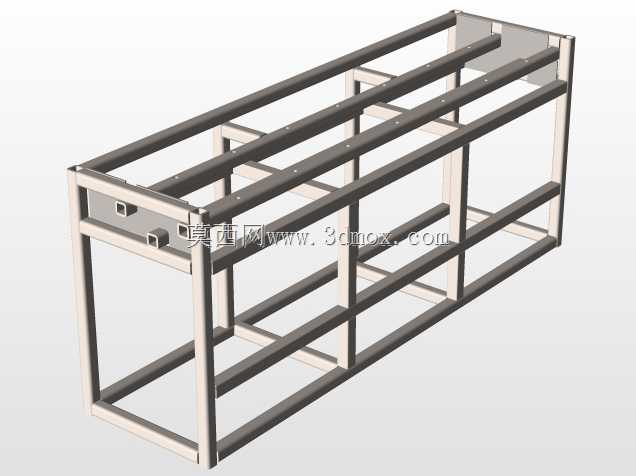

　　不会影响车辆正常通行的通过性。在功能特性设计上，驱动单元采用卧式布置结构，将减速组件与卷筒整合在同一安装座上，减少传动链路的冗余结构，卷筒两侧设置挡边结构，避免钢丝绳在收放过程中出现脱槽、乱绳问题，机架采用矩形管材焊接成型，整体为长条形框架结构，框架内部预留出钢丝绳排布、导向组件安装的空间，同时框架的下部横梁可作为承力结构，分散起吊作业时的集中载荷，避免单点受力导致的车载平台变形。设计过程中优先考虑了车载场景的安装适配性，机架的安装孔位按照轻型货车、专用作业车的货箱安装基准做了通用化设计，安装面的平面度公差控制在常规机械安装要求范围内，无需对车载平台做大规模改装即可完成固定；驱动单元的安装座设置了定位止口，

　　与机架上的安装面配合时可快速完成对位，减少现场安装调试的工作量，同时卷筒的出线方向可根据实际作业需求调整导向组件的安装位置，适配垂直起吊、侧向牵引等不同作业角度的需求。从外形尺寸与安装边界来看，整体机架长度适配常规轻型车辆货箱的内部宽度方向安装需求，高度方向不超过车辆货箱栏板的常规高度，避免安装后超高影响车辆行驶，机架的重心沿长度方向居中布置，固定在车载平台上后不会造成车辆的偏载问题；卷筒的容绳量适配常规车载作业的牵引、起吊行程需求，钢丝绳出线位置设置了防磨导向结构，避免钢丝绳与机架硬接触造成的磨损，延长钢丝绳使用寿命。在结构强度设计上，框架的管材选型根据额定起重量对应的动载荷、静载荷做了校核，焊接节点处做了加强筋处理，

　　避免频繁起停作业时的载荷冲击导致焊缝开裂，驱动单元与安装座之间设置了缓冲减震垫，减少车辆行驶过程中颠簸对传动组件的影响，同时也能降低作业过程中传动振动向机架的传递。这套结构没有采用复杂的外挂防护结构，而是通过框架自身的杆件结构形成对驱动单元的侧面防护，避免车载作业时散落的物料、工具碰撞驱动部件，同时框架的上部预留了维护操作空间，日常检查、润滑、钢丝绳更换等维护作业无需完全拆解机架即可完成，适配野外作业场景下维护条件有限的实际情况。对于车载改装场景而言，这种集成式卷扬结构相比零散组装的卷扬组件，省去了自行设计安装机架、匹配传动位置的工作量，结构的受力路径经过整合设计，载荷从卷筒传递到安装座，再通过机架的纵梁、横梁分散到各个安装固定点，传力路径清晰，避免了自行改装时容易出现的局部应力集中问题，同时整体重量控制在车载改装的合理载荷范围内，不会过多占用车辆的有效载重配额。
