克莱姆90手动锁紧夹持工装结构设计

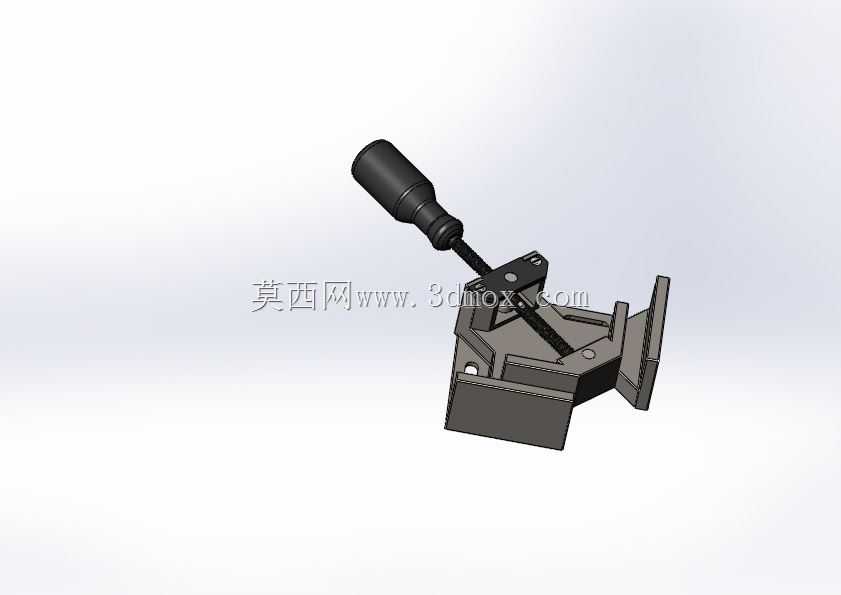

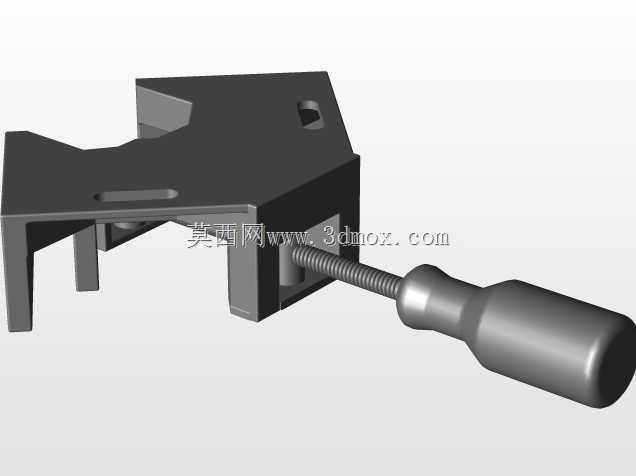

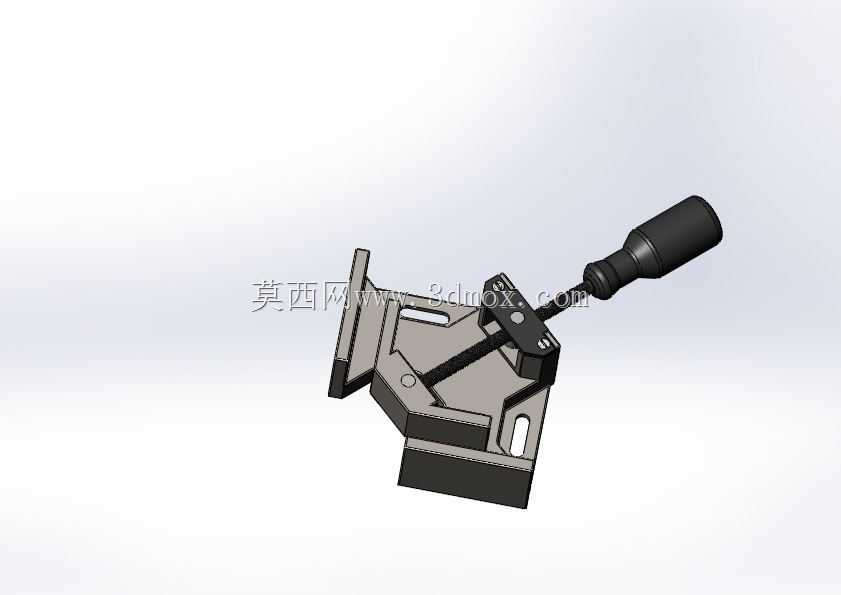

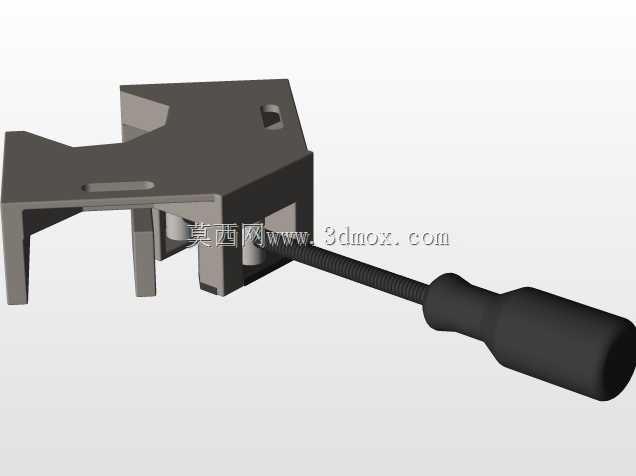

　　这款手动夹持类工装的结构设计，核心围绕小批量机加工工位、工装夹具调试场景的快速装夹需求展开，区别于液压、气动夹紧装置需要配套动力源的限制，纯手动驱动的结构可以在无气源、无液压站的零散工位独立使用，适配维修车间、样件试制工段这类动力配套不完善的作业场景。从结构组成来看，上部的长柄操作杆采用防滑握持的柱形结构，杠杆传动比经过反复校核，操作人员施加常规握力即可输出足够的夹紧力，不需要额外加力杆辅助，避免过度施力导致工装本体变形或者被夹工件表面压伤。下部的夹具体采用一体化铸造基体做承载，安装基面预留了两个对称的定位销孔与螺栓过孔，安装时可以直接通过内六角螺栓固定在机床工作台或者专用工装架上，定位销孔的位置公差控制在0.02mm以内，

　　保证重复安装的位置精度，不会因为频繁拆装出现夹持位置偏移。夹爪部分采用可拆换式设计，夹持面做了防滑齿纹处理，针对不同材质的被夹工件，可以更换不同硬度的夹爪垫块，比如夹持铝件、铜件这类软质金属时，更换尼龙或者铜质垫块就能避免夹伤工件表面，夹持钢材等硬质工件时换回淬火钢质夹爪，保证夹紧可靠性。设计过程中优先考虑了操作的便捷性，操作杆的摆动行程控制在60度范围内，操作人员单手即可完成夹紧与松开动作，不需要大幅度摆动手臂，在狭小的机床操作空间内也能顺畅操作，不会和机床主轴、刀具路径发生干涉。夹具体的内部传动采用斜楔增力结构，手动扳动操作杆时，内部的斜楔块推动夹爪沿导轨做直线进给，增力比达到1:8，足够应对常规铣削、钻削工序的切削力负载，

　　不会因为切削振动出现夹爪松脱的问题。外形尺寸方面，整个工装的总高度控制在180mm以内，底座的安装边界尺寸为120mm*100mm，不会占用过多工作台面空间，在小型台钻、台式铣床的工作台上安装使用时，预留的操作空间足够完成工件的上下料操作。夹爪的最大开口量设计为45mm，可以覆盖常规小型轴类、块类零件的装夹需求，夹持行程内的夹紧力保持线性输出，不会出现行程末端夹紧力骤增或者骤降的问题。从实际使用场景来看，这类手动夹持工装除了机加工工位的工件装夹，还可以用于检测工位的工件定位，在三坐标测量、形位公差检测时，作为简易定位夹具固定被测工件，纯机械结构没有液压油、压缩空气泄漏的风险，不会污染检测平台或者被测工件表面。

　　结构设计上所有运动副都预留了润滑脂注油孔，日常维护时只需要定期注入少量润滑脂，就能保证操作杆摆动、夹爪滑动的顺畅性，没有复杂的密封件、易损件，长期使用的维护成本极低。夹具体的边角位置都做了R3以上的圆角处理，避免操作人员上下料时被尖锐边角划伤，操作杆的握持位置做了滚花处理，手上沾有切削液时也不会出现打滑脱手的问题。安装基面的平面度经过磨削加工，平面度公差控制在0.01mm以内，安装到工作台面后不会出现翘曲，保证夹爪的进给方向和安装基面保持垂直，装夹工件时不会出现工件倾斜的问题。夹爪的导向部分采用矩形导轨结构，相比燕尾导轨的抗偏载能力更强，夹持不规则工件出现偏载时，也不会出现夹爪卡滞的问题，传动斜楔块的接触面做了淬火处理，硬度达到HRC45-50，长期反复使用不会出现接触面压塌、磨损的问题，保证工装的长期使用精度。
