卡车牵引连接用水平牵引锤结构设计

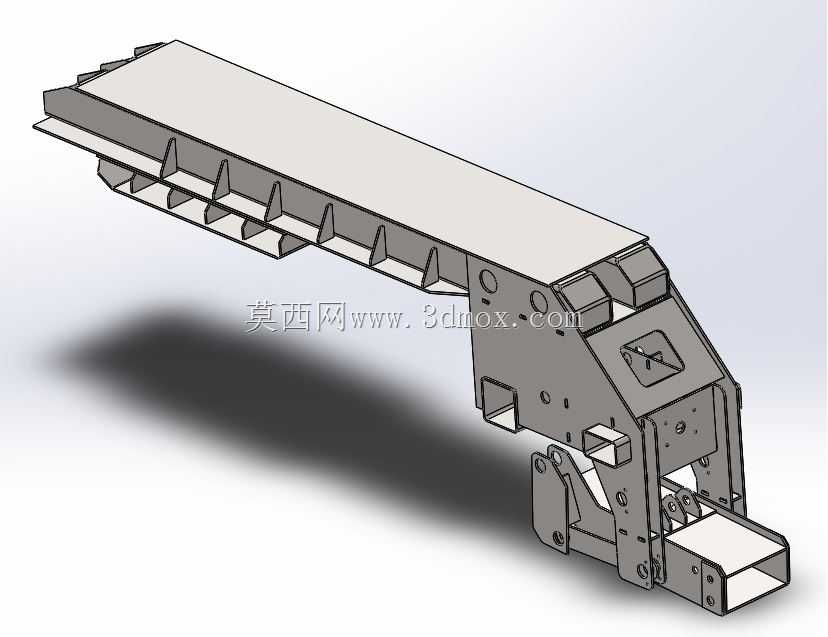

　　在公路货运场站、重型车辆维保车间以及特种车辆改装场景中，牵引连接构件的可靠性直接决定了车辆移位、拖运作业的安全系数，这款水平布置的牵引锤结构，正是针对重型卡车近距离移位、台架测试牵引、厂区内定点拖移这类作业场景开发的专用连接构件。区别于传统垂直插拔式牵引销，该结构采用水平受力的整体式钣金焊接架构，主体承载段采用长条形箱型梁设计，上盖板与下底板之间均匀布置多道纵向加强筋，每道加强筋都与上下板材满焊连接，避免重载牵引时出现板材局部屈曲变形，这种设计能让牵引过程中的拉力沿梁体纵向均匀传递，不会在连接位置出现应力集中点。

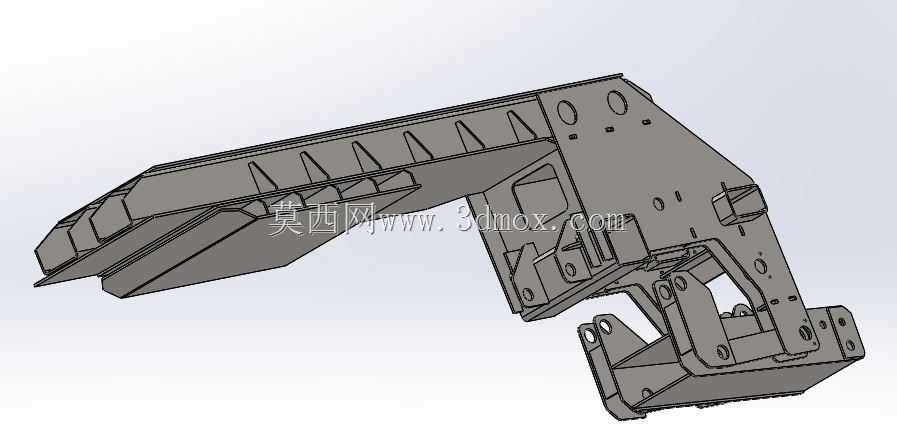

　　从结构功能分区来看，该构件可以分为三个功能段：靠近牵引端的长梁段是主要的受力承载区，内部的加强筋间距经过受力核算，在满足轻量化要求的前提下，保证1.5倍额定牵引载荷下的变形量控制在0.2mm以内，不会因为梁体挠曲影响牵引对位精度；中段的弯折连接区是整个结构的受力过渡段，这里采用了双侧立板加厚的设计，立板上预留的多个安装孔位分别对应牵引锁止机构、缓冲阻尼块以及位置传感器的安装位，孔位的位置公差控制在±0.1mm，保证配套的锁止部件安装后不会出现卡滞；末端的连接架段是与被牵引车辆底盘大梁对接的部位，采用分叉式双耳结构，每个连接耳上都设计了同轴的铰接孔，孔内预留了衬套安装余量，铰接位置的接触面做了铣平处理，保证安装后铰接副的转动灵活，不会出现偏磨。

　　设计过程中，首先明确了该构件的安装边界：整体安装后梁体上平面与底盘大梁上平面齐平，宽度方向不超出车架外侧轮廓，向下的突出量不超过120mm，避免车辆通过起伏路面时出现刮碰；牵引端的接口尺寸完全匹配通用型卡车牵引钩的连接尺寸，不需要额外制作转接件就可以直接与标准牵引销配合。考虑到实际使用中可能出现的斜向牵引工况，中段弯折位置的内侧做了圆弧过渡，避免直角位置在受侧向力时出现焊缝开裂，所有外露的焊接边缘都做了倒角处理，既可以减少焊接应力集中，也能避免安装维护时割伤操作人员。

　　在细节设计上，梁体侧面预留的多个圆形减重孔，并不是随意开设的，每个孔的位置都避开了主受力传力路径，在不降低整体结构强度的前提下，有效降低了构件自重，同时这些孔也可以作为后期维护时的穿绳吊装位，方便构件的拆装更换。末端铰接位置的下方设计了可拆卸的耐磨滑板，滑板采用耐磨钢板制作，通过沉头螺栓固定在主体结构上，当牵引过程中出现上下方向的微动摩擦时，只需要更换耐磨滑板即可，不需要整体更换构件，大幅降低了后期维护成本。锁止机构的安装位周围设计了凸起的挡边，可以阻挡行驶过程中带起的泥水、砂石进入锁止机构内部，减少机构卡滞的概率，适配户外复杂工况的使用需求。

　　从受力逻辑来看，当牵引作业开始时，牵引力首先作用在前端的牵引接口位置，通过箱型梁的纵向结构将力均匀传递到中段的过渡区，再通过分叉式连接耳将力分散到两侧的底盘大梁上，整个传力路径没有突变的截面，每个连接位置的受力都经过均匀化处理，不会出现局部载荷过大的问题。不同于铸造类牵引构件，这种全钣金焊接的结构在出现局部变形时，可以通过钣金校正的方式修复，不需要整体报废，对于货运场站这类使用频率高、维护条件有限的场景来说，实用性更强。同时，整体水平布置的结构不会占用底盘下方过多的垂直空间，对于底盘上已经布置了储气筒、线束、油路的车型来说，适配性更好，不需要改动原有底盘的管线布局就可以完成安装。
