高速精密设备用滚珠轴承主轴结构

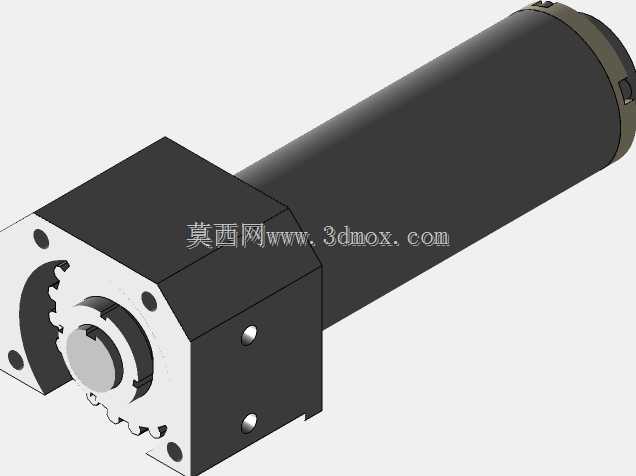

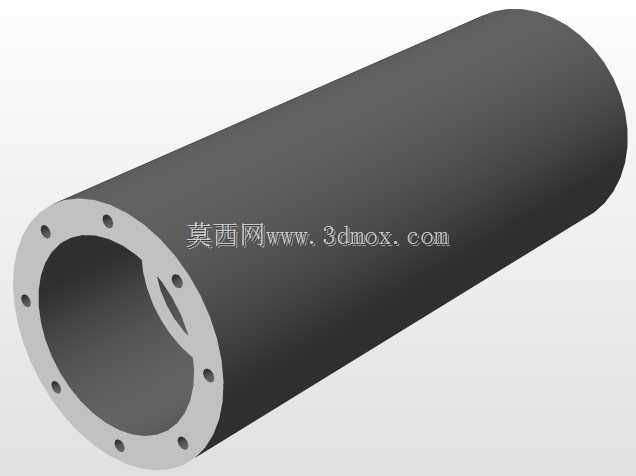

　　这款滚珠轴承主轴的设计核心面向高速精密机械的回转传动需求，在高速切削设备、精密检测转台、高精度输送分度机构这类对回转跳动、运行温升有严苛要求的场景中，这类主轴是决定设备终端精度的核心部件。从结构布局来看，主体采用圆柱筒状的外壳主体，前端集成方形安装法兰，这种方圆结合的结构并非随意设计：圆柱段主要容纳内部的轴承组、预紧结构与回转芯轴，充分利用圆柱壳体的周向等刚度特性，保障高速回转时壳体受力均匀，避免不规则结构带来的应力集中引发的形变；前端方形法兰则预留了对称分布的安装孔位，安装时可直接通过螺栓与设备的安装基座贴合固定，方形法兰的平面加工基准更容易与设备安装面实现紧密贴合，相比圆形法兰的安装对位，方形结构的防转定位能力更强，无需额外设置防转销即可承受一定的周向载荷，适配高速启停时的瞬时扭矩冲击。

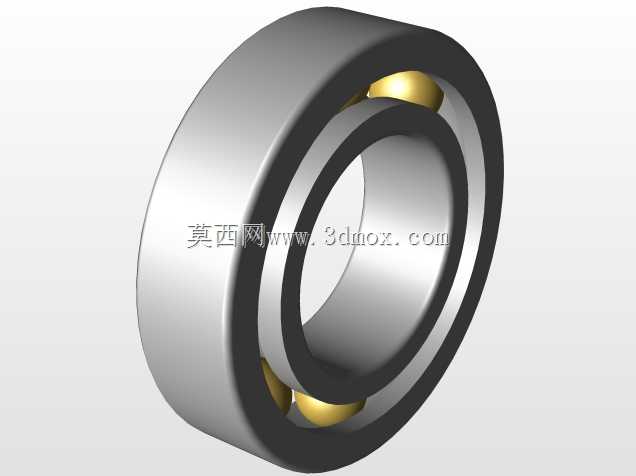

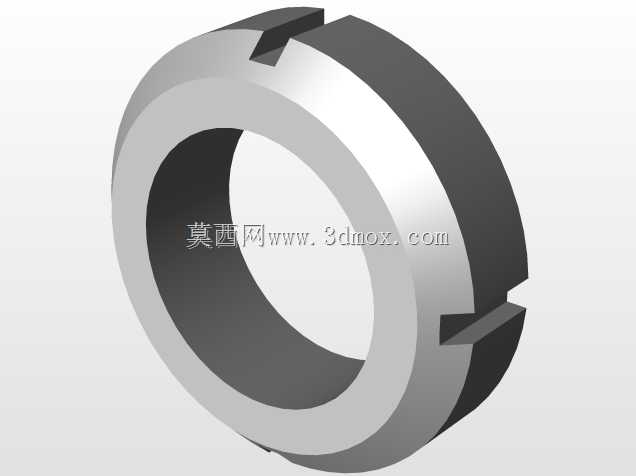

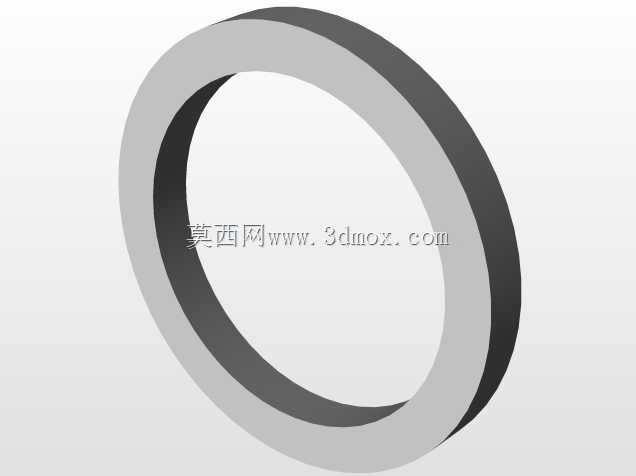

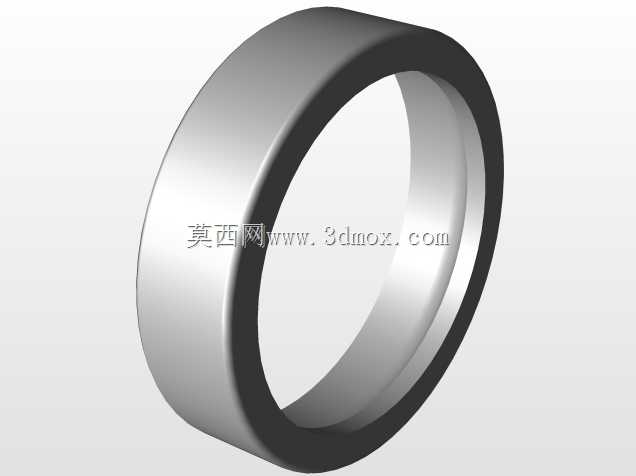

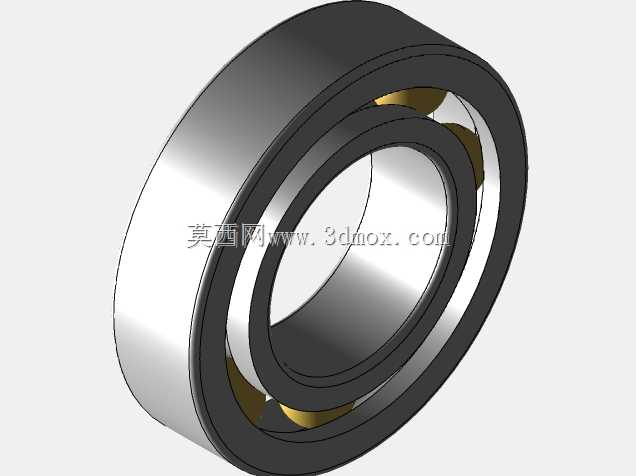

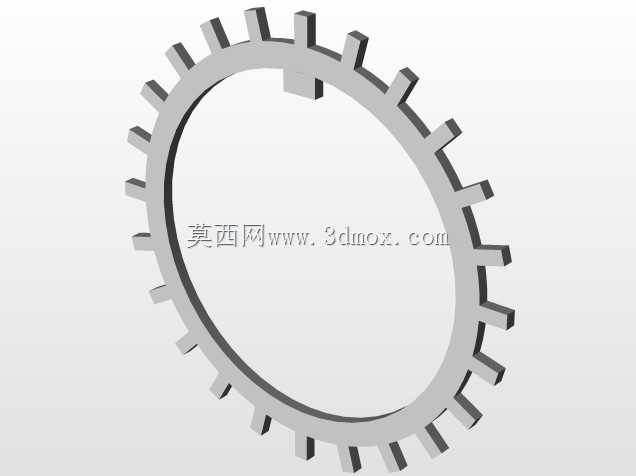

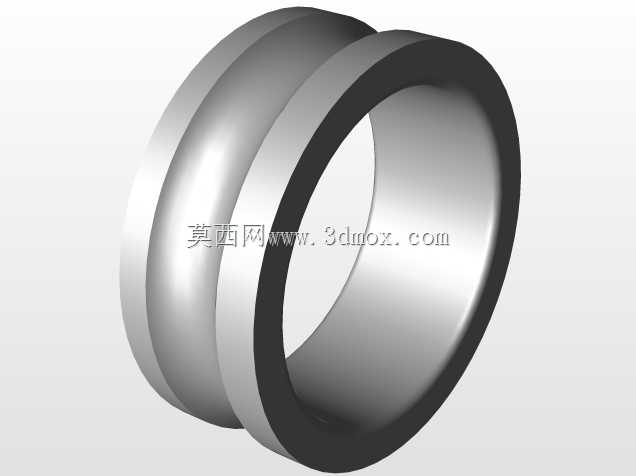

　　内部的滚珠轴承组采用多列配对布置思路，前端靠近输出端的位置配置承受径向载荷为主的滚珠轴承，靠近后端的位置配置可承受一定轴向载荷的角接触滚珠轴承，两组轴承之间通过隔套实现预紧量的精准控制，这种预紧结构可有效消除轴承内部的游隙，让主轴在高速回转时的径向跳动控制在微米级区间，满足精密加工、精密检测场景下的回转精度要求。主轴的输出端采用带定位台阶的轴头结构，轴头外圆加工有精准的配合面，可直接安装卡盘、砂轮、检测夹具等终端执行部件，轴端的锁紧结构可实现执行部件的快速装拆，同时保障装夹后的同轴度，避免装夹偏差带来的动平衡问题。

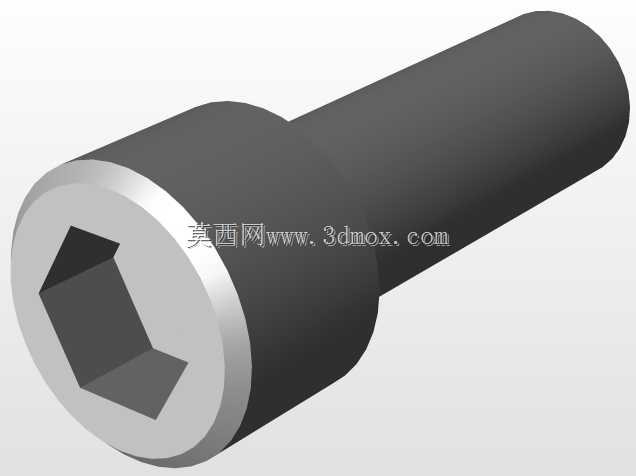

　　从安装边界来看，圆柱外壳段的外径保持统一尺寸，安装时可直接穿入设备基座的预制安装孔，配合前端法兰的端面定位，安装过程无需复杂的对位调整，法兰上的安装孔采用对称分布设计，适配不同安装方向的固定需求，不管是水平卧式安装还是垂直立式安装，壳体的受力状态都能保持均匀，不会因为安装方向的变化导致轴承组受力偏移。外壳表面做了哑光氧化处理，一方面提升壳体的防锈耐磨能力，另一方面哑光表面可减少车间光线的反射干扰，方便设备调试时观察主轴的运行状态，壳体上预留的两个对称定位销孔，可在需要更高安装精度的场景下，加装定位销实现与基座的无间隙定位，进一步提升安装刚性。

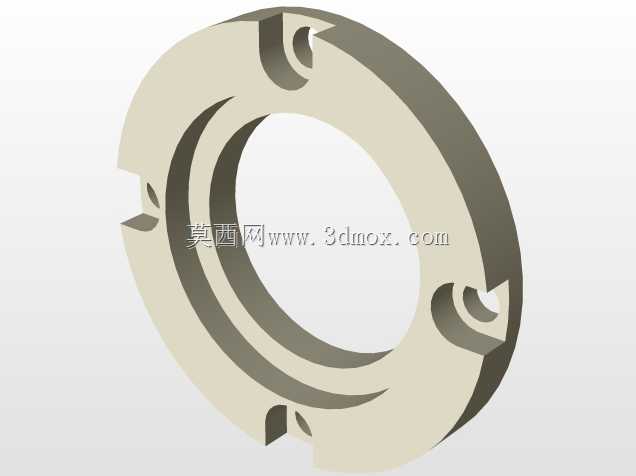

　　在实际运行场景中，这类主轴的转速区间可覆盖每分钟数千转到上万转的高速工况，内部的轴承润滑通道可兼容脂润滑与微量油雾润滑，高速运行时的温升可控制在合理区间，避免热形变导致的精度漂移。主轴后端设计有密封端盖，端盖与壳体之间采用迷宫密封结构，可有效阻挡车间环境中的切削液、粉尘、金属碎屑进入轴承腔，延长轴承组的维护周期，适配机加工车间、精密装配车间这类存在一定粉尘与切削液飞溅的工业环境。

　　设计过程中充分考虑了动平衡校正需求，芯轴与外壳组件在加工完成后都做了动平衡处理，在最高工作转速下的振动幅值可控制在精密设备的允许范围内，不会因为自身振动影响终端的加工或检测精度。输出端的轴头与轴承配合面采用了高精度的磨削加工，配合面的圆柱度、同轴度公差都按精密级要求管控，保障轴承装配后的预紧力均匀，避免局部载荷过大导致的轴承过早磨损。外壳的方形法兰与圆柱段的连接位置做了圆弧过渡处理，减少应力集中的同时，也提升了整体结构的刚性，在承受一定的径向切削载荷时，法兰位置不会出现形变断裂的问题。
