双跑折返式钢结构框架楼梯结构设计

　　这款双跑折返式钢结构框架楼梯，主要适配工业厂房内部夹层连通、设备操作平台登高、户外临时检修通道搭建、商用空间错层通行等场景，区别于传统混凝土浇筑楼梯，其全钢框架的结构形式可在工厂完成预制后现场拼装，大幅缩短施工周期，同时自重仅为同规格混凝土楼梯的三成左右，对安装基面的荷载要求更低，适配钢结构厂房、模块化集成建筑的配套施工需求。

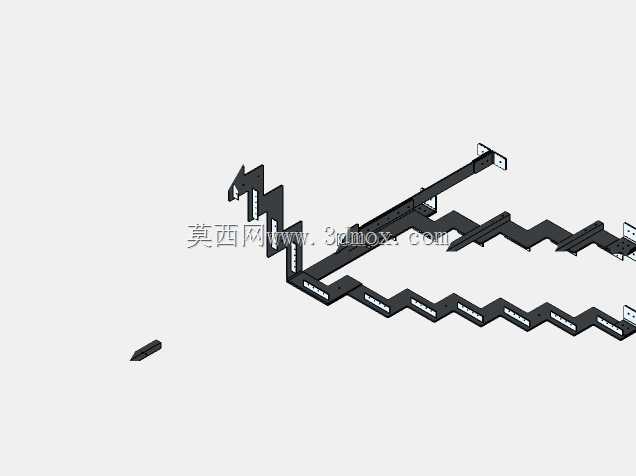

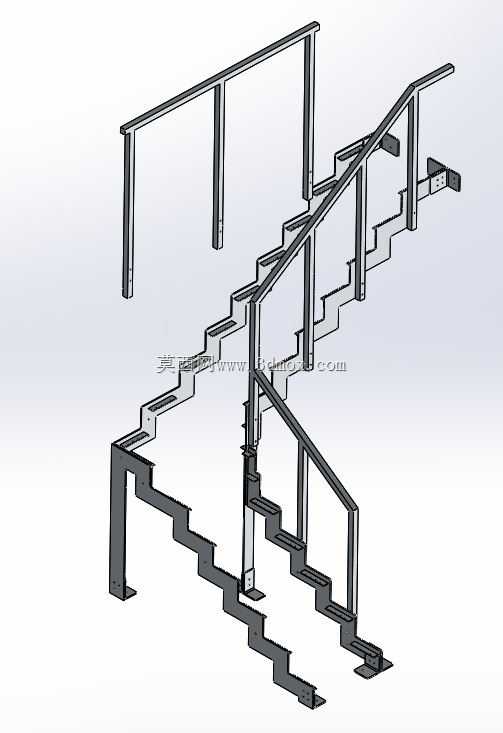

　　从实际使用功能来看，该楼梯采用中间折返的双跑布局，可在有限的水平投影空间内完成层高跨越，梯段两侧设置连续式金属护栏，扶手高度符合人体工程学通行要求，立柱与梯梁采用刚性焊接连接，可承受常规通行状态下的侧向推力，避免人员通行时出现护栏晃动的问题。踏步采用锯齿形梯梁承托的一体化钢板踏步，踏步表面预留防滑铺装的安装位，可根据使用场景加装花纹钢板、防滑条或者橡塑面层，适配干燥或者有少量油污的工业通行场景。

　　设计过程中优先考虑了安装边界的适配性，梯段上下两端均预留了与建筑基面连接的安装耳板，耳板上开设长圆孔，可抵消现场安装时的土建尺寸误差，不需要在现场进行二次裁切焊接，降低现场施工的动火作业要求。中间休息平台位置设置了独立的支撑立柱，可将梯段中部的荷载直接传递至地面，避免上下梯段的荷载全部集中在两端连接点，提升整体结构的抗形变能力。梯梁采用折弯成型的钢板构件，相比传统槽钢梯梁，其截面形状更贴合踏步的安装角度，不需要额外加焊踏步托板，减少焊接工作量的同时，也避免了多焊缝位置长期受力出现的应力集中问题。

　　从结构受力逻辑来看，整个楼梯的荷载传递路径清晰，踏步承受的人员荷载直接传递至两侧锯齿形梯梁，梯梁将荷载拆分至上下端的安装节点与中间休息平台的支撑立柱，护栏立柱直接焊接在梯梁侧面，而非踏步板上，避免人员倚靠护栏时对踏步板造成额外的侧向弯矩，提升长期使用的结构稳定性。所有钢构件的连接位置均做了倒角处理，避免安装和使用过程中出现尖锐边角划伤的问题，外露的金属表面预留了涂装余量，可根据使用环境做防锈喷漆、热镀锌或者喷塑处理，适配室内干燥环境或者户外露天的防腐蚀要求。

　　在安装尺寸适配方面，该梯型的梯段宽度、踏步高度与深度均按照常规通行标准设置，可满足单人携带工具通行的宽度要求，中间休息平台的进深足够人员中途停留避让，上下梯段的折返位置预留了足够的净空高度，避免身高较高的人员通行时出现碰头的问题。整个框架没有多余的装饰性构件，所有结构件均同时承担受力功能，在保证结构强度的前提下尽可能控制材料用量，降低整体自重与材料成本。针对不同的安装基面，下端支撑脚可调整为膨胀螺栓固定或者预埋板焊接两种形式，适配混凝土地面、钢结构平台面等不同的安装基础，不需要额外定制转接构件。
