工字钢轨道夹持用可调式梁夹结构

　　在车间起重作业、临时管线架设、轻型设备吊挂的现场场景里，梁夹是无需在钢结构梁体上打孔焊接、就能快速实现挂载点布设的核心连接件，这款可调式梁夹的结构设计，完全围绕现场工字钢、H型钢翼缘的夹持需求展开，适配多数常规厂房用热轧型钢的安装边界。从实际使用逻辑来看，梁夹的核心作用是通过对称布置的夹爪咬合钢梁翼缘上下表面，依靠丝杆旋紧产生的正压力，让夹爪与钢梁接触面产生足够静摩擦力，同时配合夹爪端部的钩形限位结构，避免受载后出现滑移、脱开的失效风险，相比传统焊接吊点，它不会破坏钢梁表面防腐层，拆装移位灵活，能适配现场临时调整挂载位置的作业需求，在轻型葫芦吊挂、电缆桥架临时固定、风管支吊、安全绳挂点布设等场景都有广泛应用。

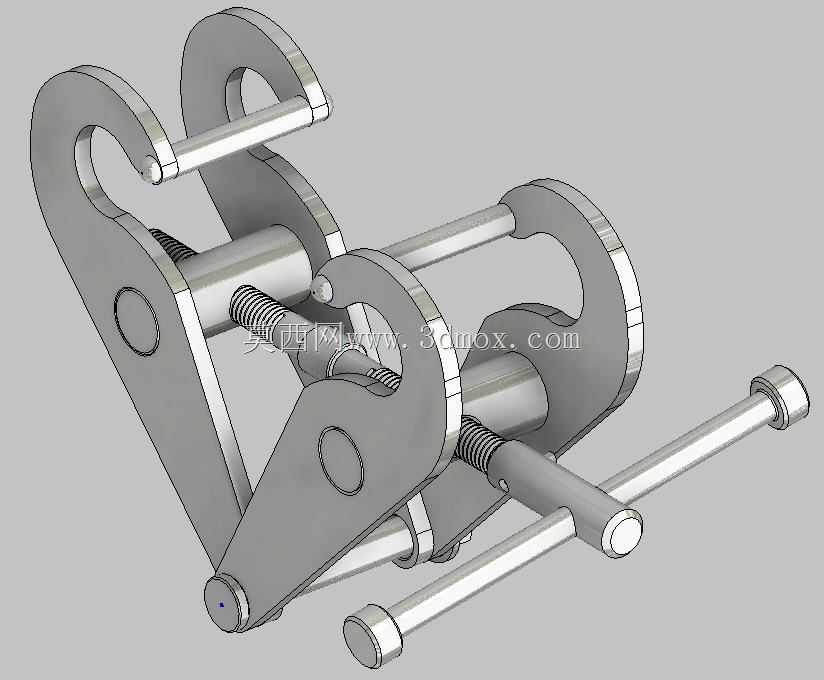

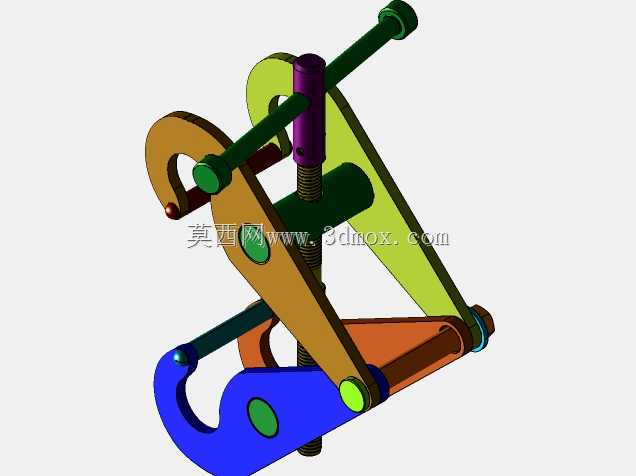

　　这款梁夹的结构采用对称双夹爪布局，两侧夹爪通过中部的光杆销轴实现铰接联动，调整夹爪开合范围时，两侧夹爪能同步绕销轴转动，保证夹持时两侧咬合面始终与钢梁翼缘表面平行，不会出现单侧偏载咬边的问题。夹紧动力来自穿设在夹爪中部的梯形丝杆，丝杆端部配套可拆卸的加力杆，现场作业时无需专用工具，穿入加力杆就能手动旋紧，梯形丝杆的自锁特性可以保证受载后丝杆不会自行回松，维持持续的夹紧力，避免作业过程中夹持力衰减。夹爪的咬合面做了平面铣削处理，没有尖锐棱角，既能增大与钢梁表面的接触面积降低接触压强，避免夹伤钢梁翼缘表面，也能防止尖锐棱边在受载时切入钢梁表层造成应力集中。夹爪上端的钩形结构做了圆弧过渡，在夹持不同厚度翼缘时，

　　钩形端部能始终勾住翼缘上边缘，即使出现瞬时冲击载荷，也能通过机械限位防止夹爪从钢梁上脱出，相比纯摩擦式夹持结构，多了一重机械防脱保障。从安装边界来看，这款梁夹的开合范围通过铰接结构与丝杆行程共同限定，能覆盖常规厂房用10号到25号工字钢、对应规格H型钢的翼缘厚度范围，夹爪的开口深度适配常规型钢翼缘宽度，安装时不需要额外测量，只要将夹爪卡在翼缘两侧，旋紧丝杆直到夹爪与翼缘表面完全贴合即可，单人就能完成安装操作，不需要配合作业人员。整体结构没有易损的小尺寸弹性零件，所有受力部件均为金属机加工件，铰接销轴与丝杆都做了表面防锈处理，能适应车间多粉尘、偶尔有切削液飞溅的作业环境，长期使用也不会出现铰接点锈死、丝杆卡滞的问题。

　　在结构设计的细节上，夹爪的受力截面做了等强度优化，在铰接孔、丝杆过孔这些应力集中的位置，都做了局部加厚处理，同时在非受力区域铣出减重凹槽，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低自身重量，方便现场单人搬运安装。丝杆的端部做了球面顶头设计，旋紧时顶头与夹爪接触位置为面接触，不会因为丝杆转动时的周向力带动夹爪偏移，保证夹紧力始终垂直作用在夹爪受力面上，不会产生额外的侧向分力影响夹持稳定性。加力杆与丝杆的配合采用通孔穿装结构，加力杆可以从丝杆两端任意穿入，现场作业时如果遇到周边空间狭窄的位置，可以调整加力杆的穿入方向，避开周边障碍物完成旋紧操作，适配钢梁周边管线密集、操作空间有限的安装场景。实际选型使用时，需要注意梁夹的额定载荷要大于实际挂载重量，同时安装时要保证夹爪的钩形结构完全勾住翼缘上边缘，不能出现半搭边的安装状态，旋紧丝杆后要检查两侧夹爪与翼缘表面的贴合间隙，保证两侧受力均匀，避免单侧受力过大出现滑移。这款梁夹的结构没有复杂的异形曲面，所有零部件都可以通过常规铣削、车削加工完成，加工工艺性好，后期维护时如果丝杆出现磨损，只需要单独更换丝杆即可，不需要整体报废，维护成本较低，非常适合车间现场频繁调整挂载点的作业需求。
