彩钢瓦屋面防坠落十字锚点固定装置

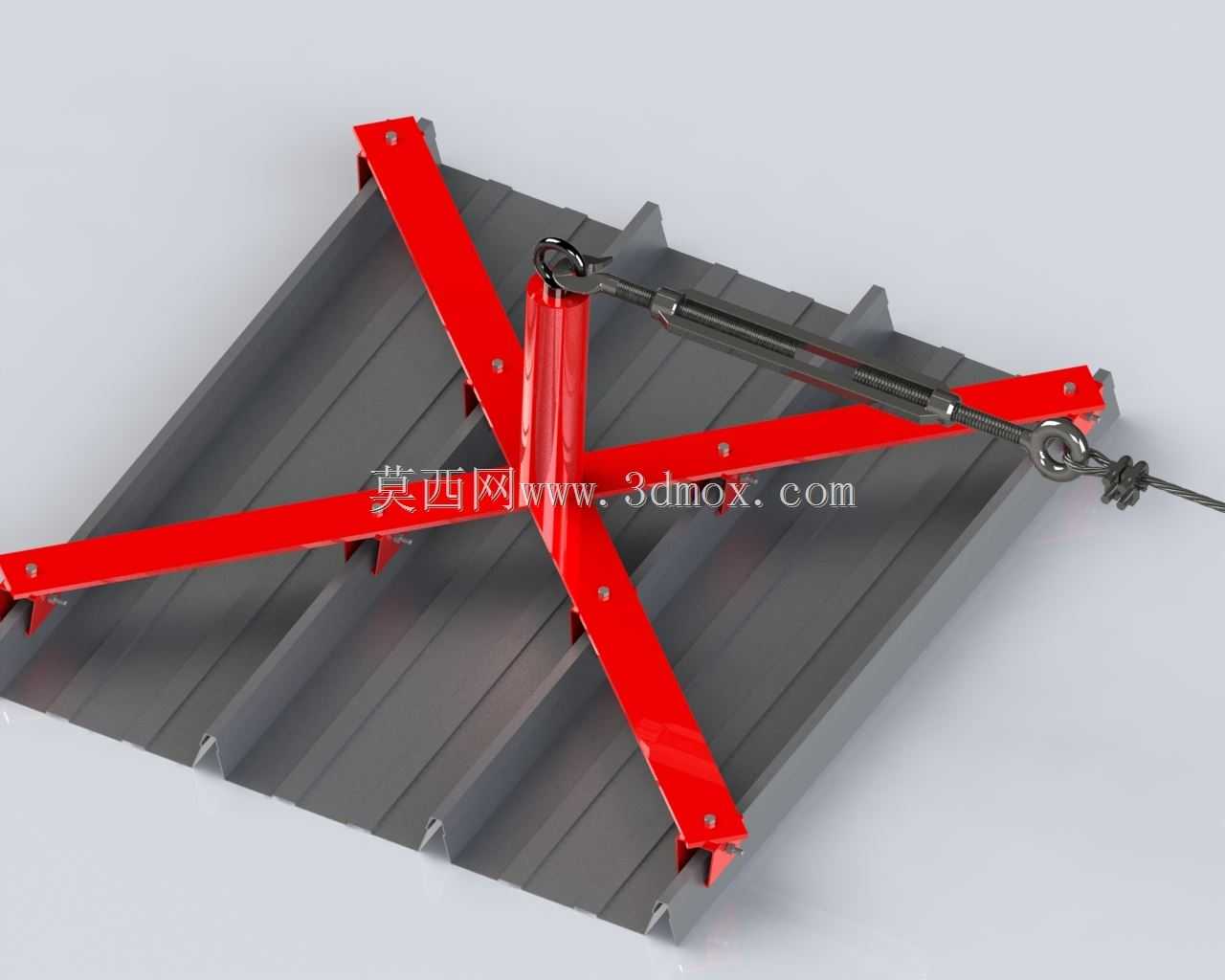

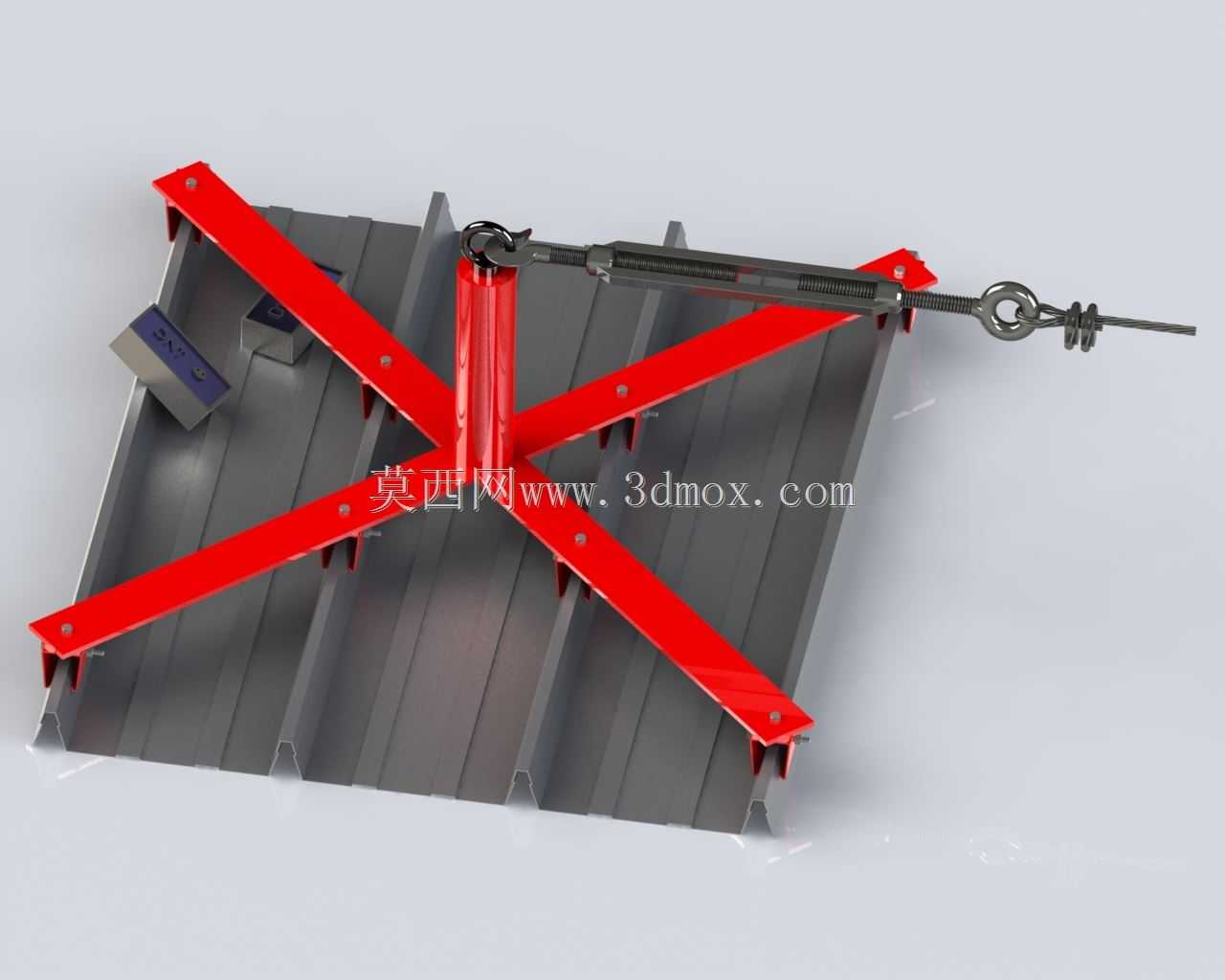

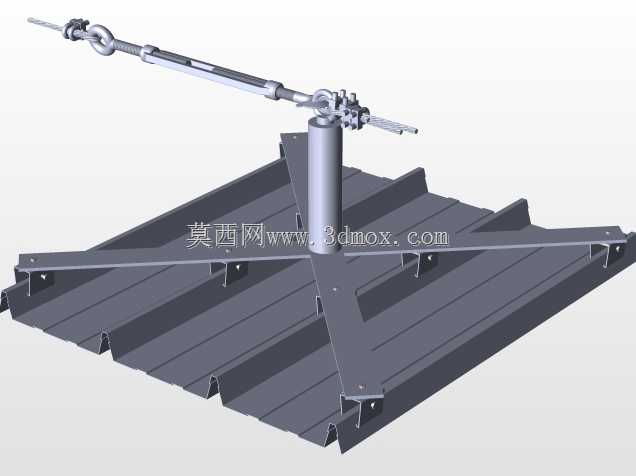

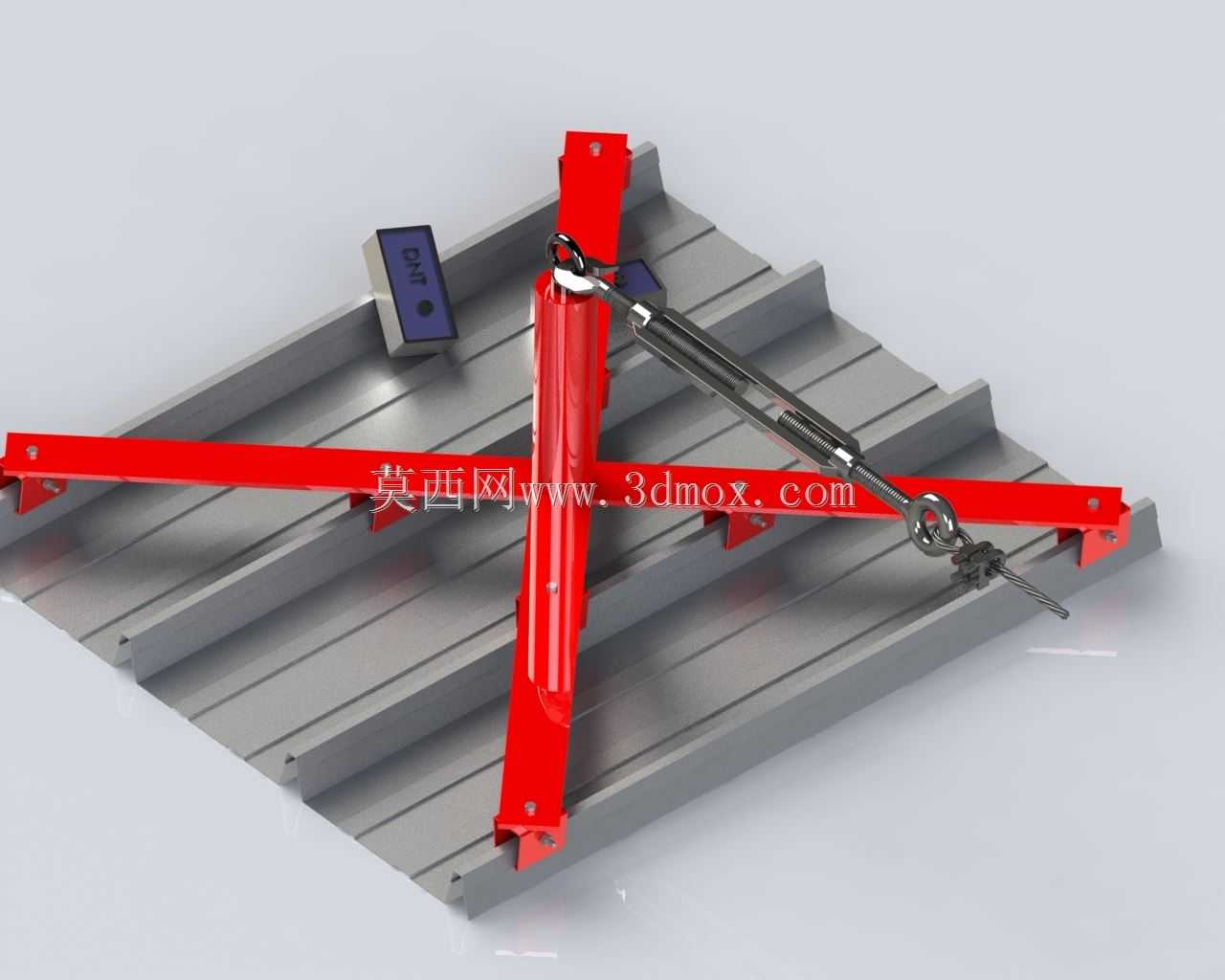

　　这套锚固结构主要面向直立锁边彩钢瓦屋面的作业安全防护场景，在光伏板铺设、屋面检修、防腐翻新等高空临边作业中，作为作业人员安全带的可靠挂接基点，避免传统打孔固定破坏屋面防水层、造成漏雨隐患的问题。从结构设计逻辑来看，整套装置没有采用穿透屋面板的固定方案，而是依靠四组对称分布的红色夹臂与彩钢瓦的立筋咬合，夹臂末端的卡扣结构完全贴合立筋的截面轮廓，安装时不需要在屋面板上钻孔，仅通过紧固件收紧夹臂就能产生足够的夹持力，不会破坏原有屋面的防水结构，后期拆除也不会在屋面上留下穿孔损伤。中间的立式承载柱是整套装置的核心受力部件，柱体顶部设置了可旋转的连接头，能够适配不同角度的拉索挂接需求，不管是作业人员移动时的斜向拉力，还是安全绳垂直悬挂的受力，

　　都能通过旋转头自动调整受力方向，避免柱体承受额外的弯曲载荷，提升长期使用的结构稳定性。配套的张紧调节组件采用螺纹旋紧结构，端部设置了封闭吊环，既可以直接挂接安全带的挂钩，也可以多套锚点配合连接钢索，在屋面上形成连续的安全防护走线，满足长距离屋面移动作业的防护需求。夹臂的长度经过针对性设计，跨距覆盖常规直立锁边彩钢瓦的多道立筋，受力时能将单点载荷分散到相邻的四道瓦筋上，避免局部受力过大造成彩钢瓦变形，夹臂与瓦面接触的位置做了圆弧过渡处理，不会刮伤彩钢瓦表面的防腐涂层。安装边界上，整套装置适配肋高在25mm到75mm之间的常规直立锁边彩钢瓦，不需要额外定制适配配件，现场安装时只需要普通扳手就能完成夹臂的收紧固定，

　　单套装置的安装时长不超过五分钟，不需要焊接、打孔等特殊工序，能够大幅提升屋面安全防护系统的布设效率。在受力性能设计上，整套锚点的额定承载载荷满足高空作业防护的冲击要求，能够承受人员坠落时的瞬时冲击力，不会出现夹臂滑移、结构断裂的问题，夹臂表面采用红色防腐涂层处理，长期暴露在户外屋面环境下，能够耐受紫外线、雨水、温差变化带来的腐蚀，不会出现涂层脱落、结构锈蚀的问题，适配不同气候区域的户外使用需求。在实际项目应用中，这类锚点既可以作为临时检修作业的可拆式固定点，也可以作为光伏电站屋面运维的永久防护设施，多套锚点沿屋面屋脊、檐口等作业高频区域布设后，配合安全绳能够形成全覆盖的作业防护网络，作业人员在挂接安全带后可以在覆盖范围内自由移动，

　　不需要频繁摘挂挂钩，提升作业效率的同时消除临边坠落的安全隐患。设计过程中针对彩钢瓦的受力特性做了多轮仿真验证，确保夹持力足够的前提下不会夹裂瓦面立筋，旋转连接头的阻尼设置经过调校，既可以灵活转动调整方向，又不会在受力时出现突然偏转造成的冲击力骤增，张紧螺杆的螺纹采用梯形螺纹设计，自锁性能好，长期受载也不会出现松脱问题，端部的吊环采用一体锻造结构，没有焊接薄弱点，能够承受冲击载荷下的拉力需求。
