起重钢丝绳桥架连接钩环结构设计

　　在起重作业与升降输送场景中，钢丝绳与桥架的连接可靠性直接决定整套设备的运行安全，这类连接构件需要同时承受动态交变载荷、瞬时冲击载荷以及长期户外工况下的磨损侵蚀，本次设计的钩环结构正是针对这类工况开发的专用连接部件。从实际应用场景来看，该构件主要适配桥式起重机、施工升降机的起升机构绳端固定环节，也可用于门式起重机、固定式升降作业平台的钢丝绳终端连接，替代传统的浇铸固定、绳卡固定方式，降低现场安装的调整难度，同时提升连接节点的抗疲劳性能。

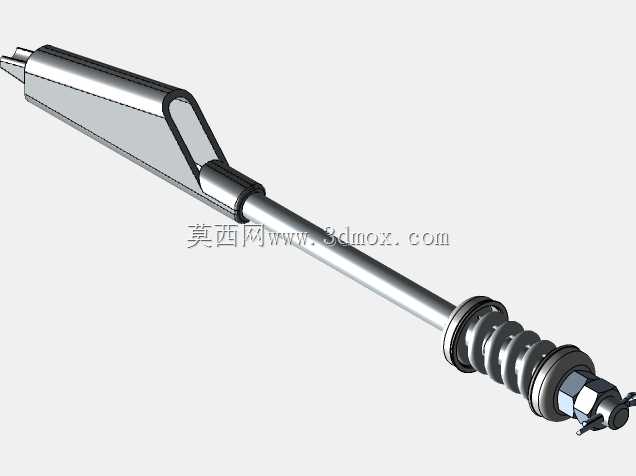

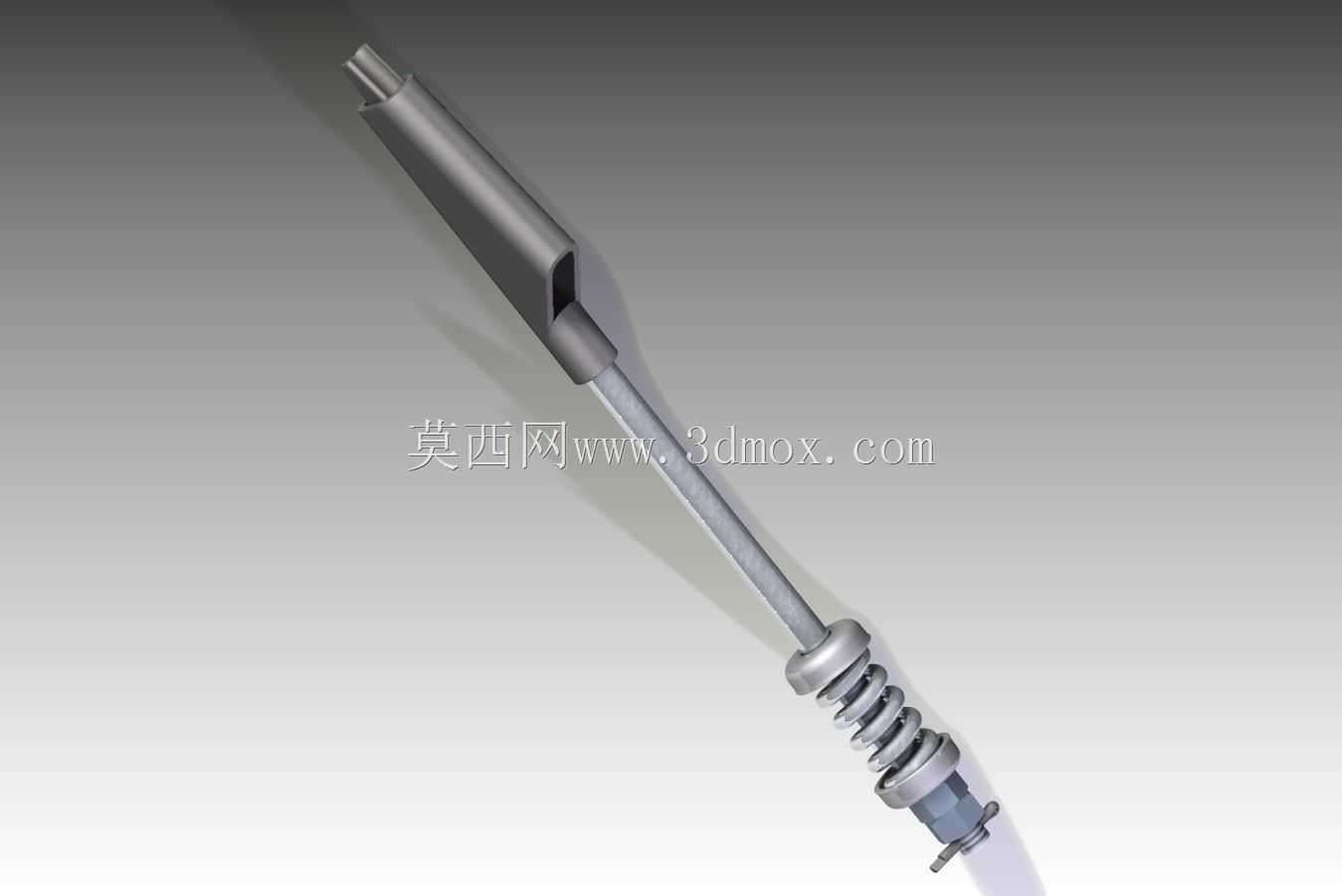

　　从功能特性上看，该钩环采用一体化承力结构设计，杆部与钩头过渡位置做了大圆弧应力缓释处理，避免直角截面带来的应力集中问题，配合杆部套装的圆柱螺旋压缩弹簧，能够在起升机构启动、制动的瞬间吸收部分冲击载荷，减少钢丝绳受到的刚性拉扯，延长钢丝绳的疲劳寿命。钩头部分采用开口式防脱结构设计，与桥架端的连接耳板配合时，可通过配套的销轴完成快速锁定，不需要额外焊接或浇筑工序，现场安装时仅需要配合常规扳手即可完成装配，后期维护更换时也能快速拆解，不需要破坏周边的桥架结构。

　　设计过程中首先明确了安装边界的约束条件：钩环整体的轴向长度需要适配常规桥架端耳板的间距范围，杆部的光轴段直径与弹簧内径保持0.5mm的配合间隙，既保证弹簧能够沿杆部自由伸缩，又不会出现径向窜动导致的弹簧偏磨；钩头的开口尺寸匹配常用起重钢丝绳的绳端套环规格，能够兼容直径12mm到20mm区间的起重钢丝绳固定，不需要针对不同绳径单独更换连接构件。弹簧的参数选择上，根据额定起升载荷下的冲击量计算，选取的弹簧刚度能够抵消60%以上的瞬时启动冲击，同时弹簧的并紧高度小于杆部的预留行程，避免极限载荷下弹簧压并失效。

　　结构细节上，钩环的杆部末端采用螺纹加防松螺母的锁定结构，螺母与弹簧座之间设置了平垫圈，防止长期振动下螺母出现回转松脱；钩头的承力面做了表面淬火处理，硬度达到HRC40-45，能够承受与钢丝绳套环、桥架耳板之间的长期摩擦，减少接触面的压溃变形。整个构件的外形采用流线型过渡，没有突出的尖锐棱角，一方面避免安装过程中划伤操作人员，另一方面也减少运行过程中与周边护栏、线缆的勾挂风险。

　　从安装适配性来看，该钩环的安装不需要对原有桥架结构做额外改造，桥架端仅需要预留对应直径的销轴孔即可完成装配，销轴采用开口销锁定，防止运行过程中销轴窜出；钢丝绳端则通过常规的绳套压接方式与钩头连接，压接位置的强度不低于钢丝绳破断拉力的90%，满足起重安全规范的要求。在实际工况验证中，该结构能够在-20℃到60℃的环境温度下稳定工作，适应露天货场、厂房车间、施工工地等多种作业环境，连接节点的疲劳寿命比传统绳卡固定方式提升40%以上，同时日常检查时可以直接观察钩头、弹簧的磨损与变形情况，不需要拆解构件即可完成安全巡检，大幅降低运维的工作量。
