皮带机防护式可视读数标尺装置

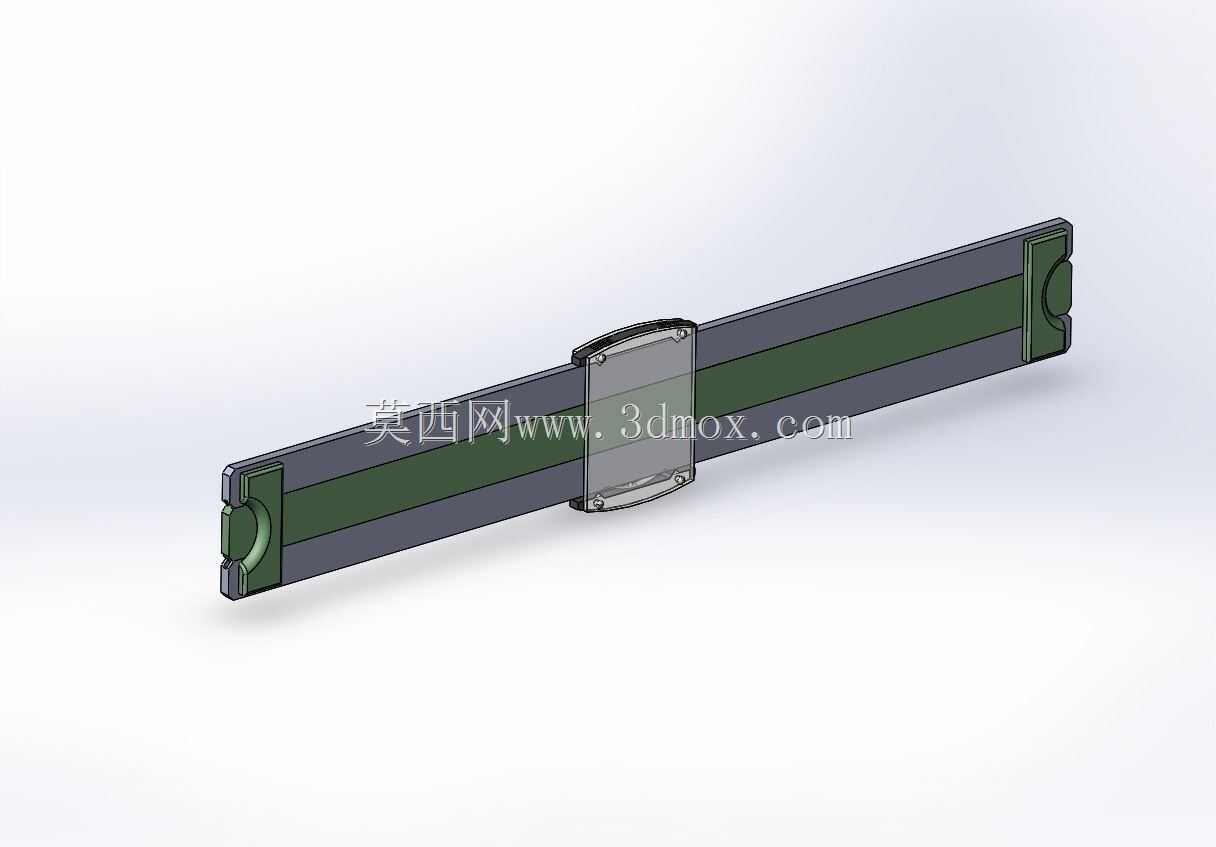

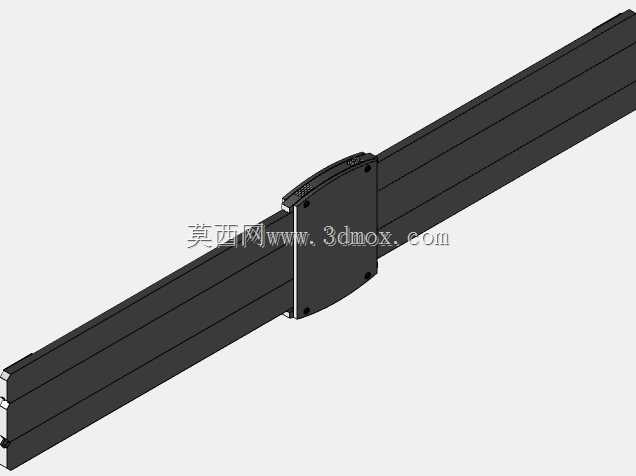

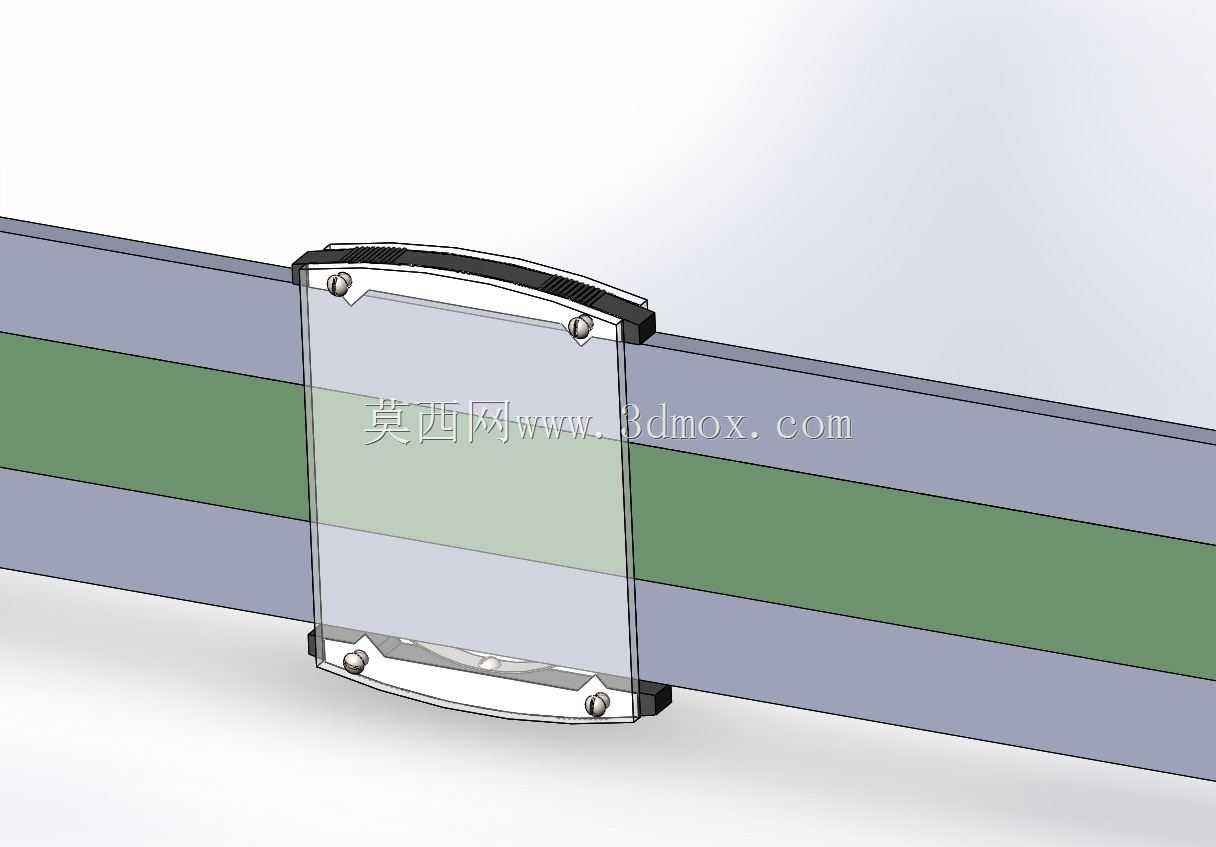

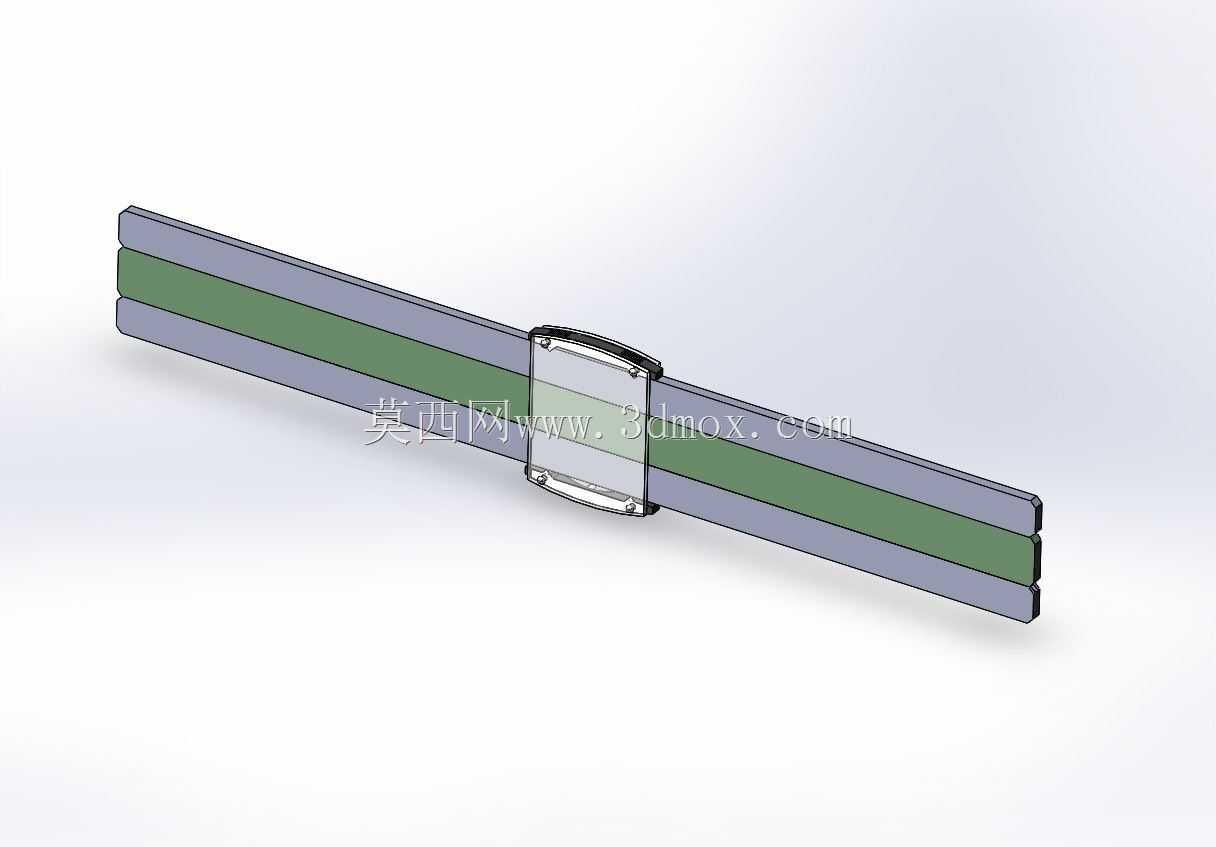

　　在散料输送、生产流水线等带式输送场景中，操作人员常需要快速判断皮带的张紧位移、物料堆积位置、跑偏量或是工位定位基准，传统直接印刷在机架上的刻度容易被物料粉尘覆盖，被飞溅的散料磨损，长期使用后刻度模糊根本无法读数，要是用外置粘贴的塑料标尺，又很容易在皮带运行振动、现场清洁冲洗的时候脱落，根本没法满足长期稳定的观测需求。这款安装在皮带机架上的标尺装置，就是针对这类现场痛点做的结构设计，整体采用跨装式的固定结构，不需要在原有皮带机架上做大面积的打孔改造，适配常规槽型、平型皮带机的侧边安装空间。装置的主体读数面板采用高透明的耐冲击板材，表面做了防刮耐磨的硬化处理，刻度标识直接做在透明面板的内侧，完全隔绝外部粉尘、水汽、散料冲刷的影响，

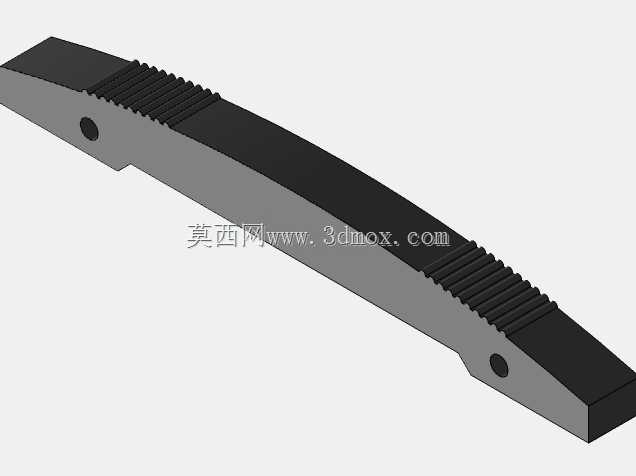

　　哪怕现场有大量煤粉、矿粉、生产碎屑飞溅，也不会磨损刻度层，日常清洁只需要擦拭外表面就能清晰读数。固定结构采用上下对称的压合式设计，通过四颗紧固件将装置牢牢卡在皮带两侧的机架型材上，安装时不需要拆解皮带组件，只需要确定好基准零位，拧紧紧固件就能完成固定，适配不同壁厚的槽钢、角钢机架，安装边界预留了足够的调节余量，就算机架存在轻微的焊接变形，也能通过紧固件的微调让标尺面板保持和皮带运行方向平行，不会出现读数视差。装置上下两端的压合座做了圆弧过渡的包边设计，没有尖锐的外凸棱角，避免巡检人员经过时被剐蹭，同时压合座和机架接触的位置加设了防滑减震的垫层，既能抵消皮带长期运行带来的振动，防止紧固件松动移位，也不会在安装时刮伤机架表面的防锈涂层。

　　从实际使用场景来看，这款标尺可以用在皮带张紧装置的位移观测上，巡检人员不需要凑近张紧滚筒，站在安全通道位置就能透过透明面板看到张紧装置的位移刻度，判断皮带的张紧度是否在合理区间，减少靠近运行设备的安全风险；也可以用在物料分拣工位的定位标识上，配合光电传感器校准物料的触发位置，比传统的喷涂刻度定位精度更高，长期使用也不会出现标识偏移。设计过程中特意考虑了现场的光照条件，透明面板后方预留了足够的光线穿透空间，哪怕是在地下输送廊道这类光线不足的场景，用手电照射也能清晰看到刻度线，不会出现反光看不清的情况；面板和皮带表面预留了足够的安全间隙，就算皮带出现轻微的上下跳动，也不会和标尺面板发生摩擦，不会损伤皮带表面也不会损坏标尺本身。

　　和传统的标尺安装方式相比，这种带防护外壳的跨装结构，把易损的刻度层完全封闭在防护结构内部，从根源上解决了工业现场刻度易磨损、易脏污的问题，安装维护的工作量也大幅降低，不需要定期补喷刻度，只需要做日常的表面清洁就能长期使用。结构上没有复杂的传动部件，整体为纯机械固定式结构，不存在电气元件老化、故障的问题，能适应高温、高湿、多粉尘的各类恶劣工业现场环境，不管是矿山的原煤输送皮带、建材厂的砂石输送线，还是生产车间的成品包装流水线，都能稳定发挥读数标识的作用。
