大倾角爬坡散料输送机架体结构设计

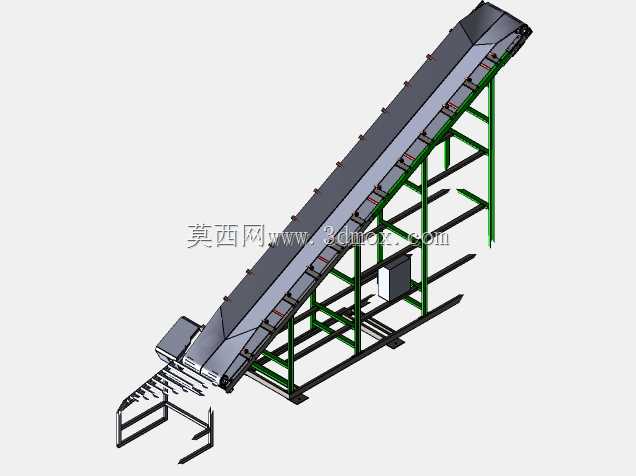

　　在散料加工、仓储转运、流水线上下料衔接的生产场景里，经常会遇到低位来料需要提升至一定高度完成后续工序的需求，比如粮食加工线的原料从地面料仓输送到高层筛选设备、建材生产里的砂石骨料从堆场提升到搅拌站进料口、包装车间里成品从包装工位爬坡输送到高位码垛平台，这类场景如果采用水平输送加垂直提升的组合方案，不仅会占用更多车间平面空间，多段设备衔接处还容易出现撒料、卡料的问题，后期维护点也会成倍增加。这款大倾角爬坡带式输送结构，就是针对这类有高度差的连续散料输送需求设计的，整体采用倾斜布置的带式输送结构，倾斜角度可以根据现场安装空间调整，架体采用型钢焊接的框架式支撑结构，沿输送方向每隔固定间距设置一组托辊组，用来承托输送带和上方的物料重量，避免输送带在重载下出现下垂跑偏的问题。

　　从结构设计逻辑来看，这款设备的架体采用分段式模块化设计，底部进料段设置水平接料区，方便和前端的出料设备对接，进料端的导料槽采用收口式设计，能够引导散料平稳落到输送带上，避免物料下落时冲击输送带造成跑偏或者撒料；中部倾斜输送段的两侧设置挡边结构，防止大倾角输送时散料沿坡面下滑撒落，架体的支撑腿采用可调节地脚结构，安装时可以根据现场地面的平整度调整支撑高度，保证整个架体的直线度和倾斜角度符合设计要求；顶部出料段设置头部滚筒和清扫装置，头部滚筒采用包胶设计，增大和输送带之间的摩擦力，避免重载启动时出现打滑，清扫装置紧贴输送带工作面，能够刮除粘附在输送带上的残留物料，避免残留物料掉落到回程段造成滚筒、托辊的异常磨损。

　　设计过程中首先要明确输送物料的特性，比如散料的堆积密度、粒度大小、含水率、磨琢性，这些参数直接决定了输送带的选型、架体的承重设计以及托辊的间距布置，如果是输送磨琢性较强的矿料、砂石，架体的型钢壁厚需要适当加厚，托辊采用耐磨的包胶托辊，输送带选用耐磨型的橡胶带；如果是输送粮食、塑料粒子这类磨琢性较低的物料，可以适当降低架体的材料冗余，控制整体制造成本。其次要确定输送的提升高度和水平投影长度，这两个参数决定了设备的整体倾斜角度，一般来说散料输送的倾斜角度不能超过物料的自然安息角，否则物料会在输送带上出现下滑，针对流动性较好的散料，还可以在输送带上加装横向挡条，进一步提升大倾角输送时的物料携带能力。

　　安装边界方面，这款设备的进料端需要预留至少1.2倍设备宽度的操作空间，方便日常维护时更换进料段的托辊、清理导料槽内的积料；架体两侧需要预留不小于600mm的检修通道，方便巡检人员检查托辊运转情况、调整输送带张紧装置；顶部出料端需要和下游设备的进料口做好软连接，避免输送过程中的粉尘外溢，同时要预留头部滚筒的拆装空间，方便后期更换滚筒或者输送带。设备的张紧装置布置在尾部进料端，采用螺旋张紧结构，结构简单可靠，调整行程可以根据输送带的长度设计，能够补偿输送带长期使用后的拉伸变形，保证输送带始终保持合适的张紧力，避免出现打滑、跑偏的问题。驱动装置布置在顶部头部滚筒处，采用减速电机直连的驱动方式，相比中部驱动能够更好地保证输送带的紧边张力，减少输送带的弯曲次数，延长输送带的使用寿命，驱动装置的安装座采用可调式结构，方便安装时调整驱动轴的同轴度，避免减速电机长期承受额外的径向力造成轴承损坏。

　　在实际使用场景中，这类爬坡输送结构还可以根据需求加装跑偏开关、拉绳开关、速度检测装置等安全附件，当输送带出现跑偏、设备急停、输送带打滑失速时能够自动停机，避免设备故障扩大。架体的表面处理可以根据使用环境选择，普通车间内使用可以采用喷漆处理，在潮湿或者有腐蚀的环境下使用，可以采用镀锌或者不锈钢材质制作架体，提升设备的耐腐蚀能力，延长使用寿命。和普通的水平输送机相比，这种大倾角爬坡结构能够在较短的水平距离内实现较大的高度提升，有效节省车间的平面占用空间，同时连续输送的运行方式相比斗式提升机的运行更加平稳，物料破损率更低，适合输送那些容易破碎的散状物料，比如粮食、膨化食品、易碎的颗粒状化工原料等。设计建模过程中需要重点校核架体的刚度和强度，尤其是满载工况下中部架体的挠度变形，不能超过允许范围，否则会导致输送带跑偏、托辊异常磨损，支撑腿的布置间距也要经过力学计算，避免重载时出现架体晃动的问题，所有的焊接位置都要做去应力处理，避免长期使用后焊接处出现变形开裂。
