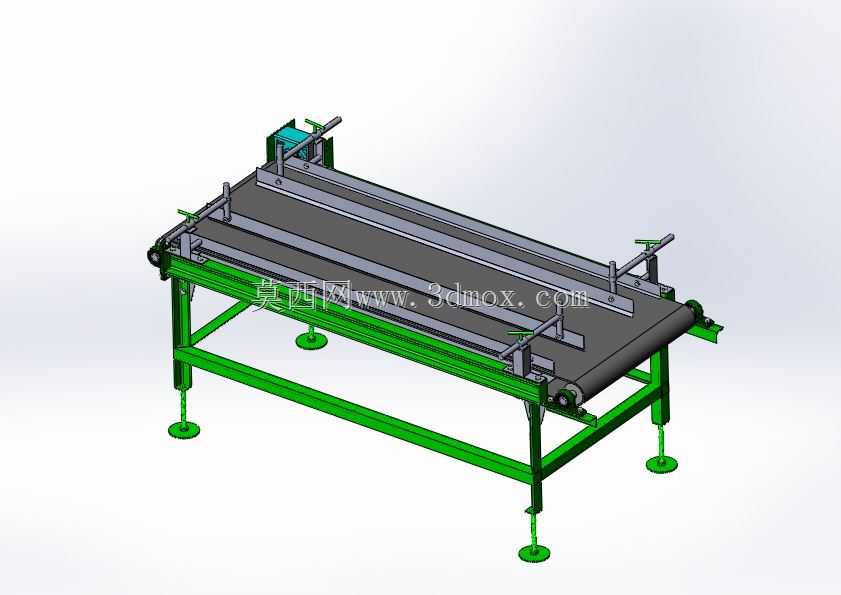

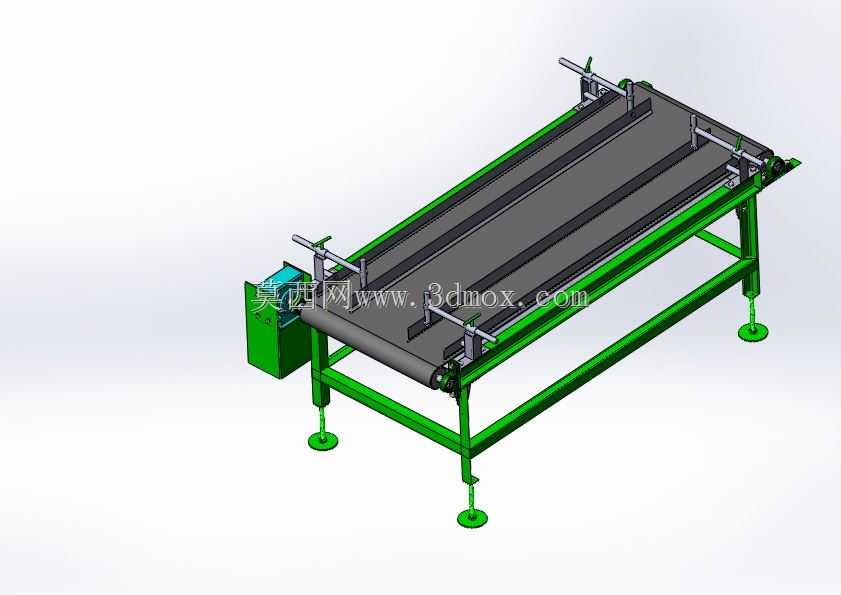

带侧边导向调节机构的平皮带输送设备

　　这款平皮带输送结构在轻工包装、电子零部件组装、小型五金件加工产线中应用十分普遍，日常生产里主要承担工序间的物料转运任务，可衔接分拣工位、装配工位、检测工位，替代人工重复搬运作业，降低作业人员的往复走动强度。从结构设计逻辑来看，整体采用方管焊接成型的机架作为承载主体，机架底部配置四个可调节支撑脚杯，能够适配车间地面不平整的安装场景，通过旋转脚杯调节螺杆可快速调整整机水平度，避免皮带运行过程中出现跑偏、机架晃动的问题，脚杯底部的橡胶垫还能起到一定的减震作用，减少设备运行时的振动传递到地面。设备的侧边配置了多组可横向调节的导向挡边机构，每组挡边通过手拧锁紧结构固定在机架侧边的安装梁上，可根据输送物料的实际宽度灵活调整两侧挡边的间距，

　　防止物料在输送过程中从皮带侧边滑落，同时也能对物料起到规整导向的作用，让物料能够沿着预设的输送方向平稳行进，适配不同尺寸规格的箱装、袋装、规整块状物料的输送需求。驱动端采用侧装式减速电机直连驱动辊的传动方案，电机安装在机架进料端的侧方位置，通过电机输出轴直接带动主动辊转动，省去了额外的链传动或带传动中间结构，既减少了传动环节的功率损耗，也缩小了设备整体的横向安装尺寸，方便在空间紧凑的产线间隙中布置安装。皮带张紧结构集成在从动辊的两端安装座上，通过调节安装座上的张紧螺栓即可调整皮带的张紧程度，操作时无需拆解机架外围护板，日常维护调整十分便捷，张紧行程可覆盖皮带长期使用后产生的拉伸变形量，延长皮带的实际使用寿命。从安装边界尺寸来看，

　　设备整体宽度控制在1.2米以内，输送面高度可根据对接产线的高度需求调整脚杯伸缩量来适配，常规配置下输送面高度在0.7米到0.85米区间可调，长度方向可根据实际产线布局需求拼接延长，单段标准长度下的机架刚性足够，不会出现中部下挠变形的问题。皮带表面采用哑光平面PVC材质，摩擦系数适中，既能够保证输送过程中物料不会出现打滑后退的问题，也不会因为摩擦力过大导致物料卡滞在挡边位置，针对有防静电需求的电子行业场景，也可更换为防静电皮带材质，适配不同行业的使用要求。设备的两侧机架梁上预留了标准的安装孔位，可根据生产需求加装光电传感器安装支架、扫码枪固定架、物料阻挡气缸等附加组件，无需额外在机架上钻孔焊接，方便后续产线升级改造时加装功能模块。

　　在实际运行过程中，该输送结构的运行速度可通过配套的调速器进行无级调节，低速运行时可适配人工上料、目视检测的工位节奏，高速运行时可衔接自动化设备的上下料节拍，速度调节范围覆盖每分钟5米到每分钟30米，能够满足多数轻工制造场景的输送节拍要求。机架表面采用喷塑处理，防锈耐脏，日常生产中散落的碎屑、灰尘可直接用压缩空气吹扫或者湿布擦拭清理，维护成本较低，焊接位置均做了打磨去毛刺处理，不会出现划伤操作人员的安全隐患。导向挡边的底部与皮带表面预留了1到2毫米的间隙，既不会摩擦皮带表面造成额外的功率损耗和皮带磨损，也能避免细小物料从间隙中卡入皮带与机架的缝隙中，减少设备运行卡滞的故障概率。
