可调式压紧锁扣快速夹持工装结构

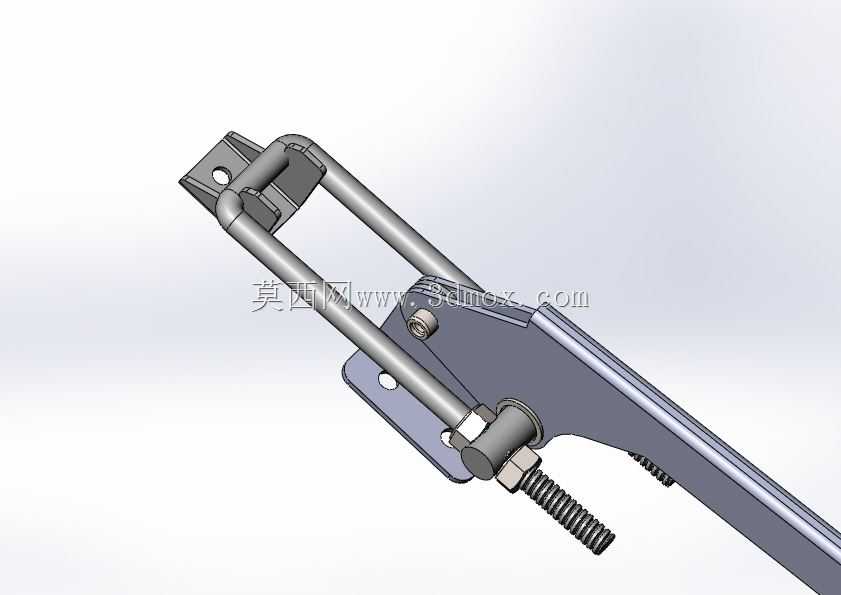

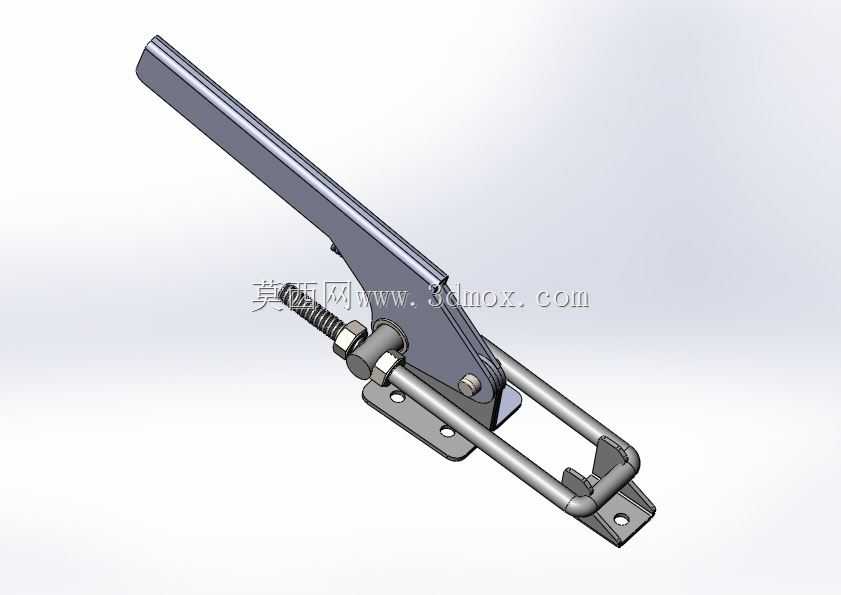

　　这类可调压紧锁扣常被用在工业箱体侧盖快开、工装夹具快速压紧、物流周转箱盖锁止、小型设备检修门固定这类需要频繁开合、反复拆装的场景里，替代传统螺栓紧固的繁琐操作，单次锁止或解锁的动作行程只需要扳动操作杆一次，不需要额外工具辅助，一线操作人员徒手就能完成锁紧与释放动作，能大幅缩减拆装环节的辅助工时。从结构功能上看，这套锁扣采用杠杆增力的机械原理，操作杆扳动到锁止位置时，连杆结构会越过机械死点，形成稳定的自锁状态，即便承受持续的外部振动、负载拉扯也不会意外松脱；前端的调节螺杆搭配锁紧螺母，可以根据被压紧件的实际厚度、压紧面的高度差灵活调整锁合行程，适配不同厚度的被连接件，不需要额外加工垫片来补偿装配间隙。设计这套结构的时候，

　　首先要确认锁止状态下的压紧力输出范围，杠杆的力臂比例需要匹配日常使用场景的负载要求，力臂过长会导致操作杆扳动行程过大，占用过多安装空间，力臂过短则会导致锁紧力不足，锁合后容易出现压紧面松动、密封失效的问题；其次要考虑活动铰接点的磨损余量，所有铰接位置都预留了合理的转动间隙，既不会因为间隙过大出现锁止晃量，也不会因为加工公差导致扳动卡滞，螺杆部分采用标准粗牙螺纹，调节顺滑且具备足够的抗拉强度，能承受锁止状态下的持续张紧力。安装边界方面，锁扣的两个安装底座都设计了通孔安装位，底座的贴合面为平面结构，可以直接通过螺栓固定在被连接件的安装面上，不需要额外加工复杂的定位槽；安装时需要保证两个固定座的安装面处于同一平行平面，锁扣处于解锁状态时，

　　挂钩与挂座之间要预留2-3mm的导入间隙，方便对位扣合，扳动操作杆到锁止位置时，调节螺杆的张紧行程要控制在总螺纹长度的三分之二以内，避免螺纹啮合长度不足导致受力后滑牙。实际使用中，这类锁扣的压紧面可以根据需求加装橡胶压头，在压紧易碎件、带漆面的工件时避免压伤表面，在有密封要求的箱体上使用时，合适的张紧行程能保证密封胶条的压缩量处于合理区间，既不会因为压缩量不足导致密封失效，也不会因为压缩量过大加速胶条老化失效。结构上所有受力部件都采用等强度设计，操作杆的弯折角度贴合人手握持的施力方向，扳动过程中施力方向始终与操作杆垂直，不需要操作人员刻意调整施力角度，长时间重复操作也不容易产生手部疲劳；铰接位置的销轴采用端面铆接固定，不会因为长期转动出现销轴脱出的故障，整体结构没有易损的弹性零件，全金属刚性结构的使用寿命远高于塑料卡扣类的快锁零件，在车间油污、户外轻度腐蚀的环境下也能稳定工作。
