工业流体输送用卧式泵电机组结构

　　在化工流程、市政供水、循环冷却系统这类需要持续稳定流体输送的场景里，卧式泵电机组是应用占比极高的动力输送单元，这类集成式机组的设计逻辑始终围绕安装便捷性、运行同轴度、维护便利性三个核心工程需求展开，区别于零散采购泵头、电机、底座再现场拼装的模式，预制集成的泵电机组在出厂前就完成了同轴度校准、底座应力释放、连接部件匹配，能大幅降低现场安装的调试工作量，也能减少因现场装配误差带来的振动、密封泄漏、轴承过早磨损等常见故障。

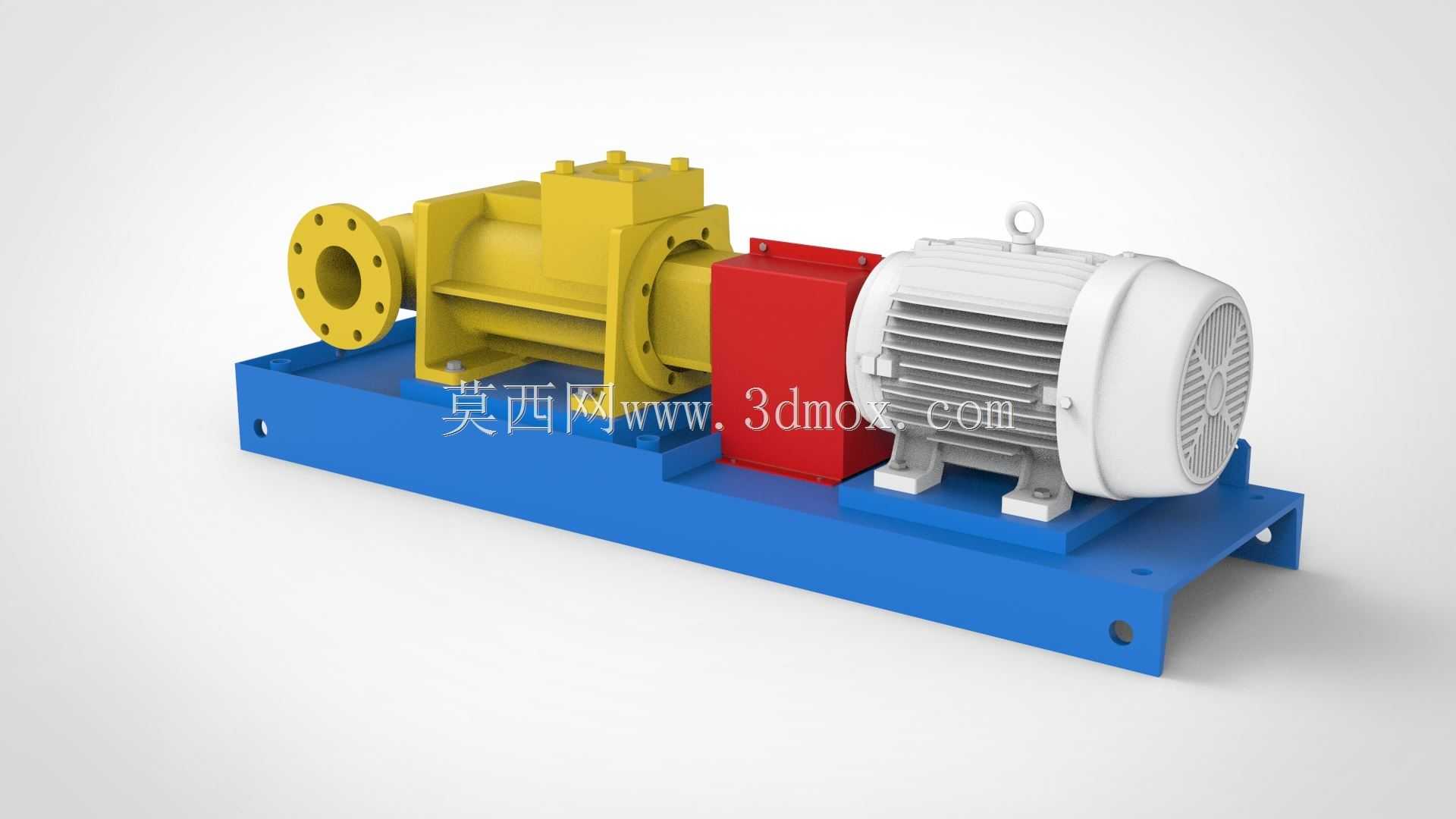

　　从结构布局来看，该机组采用共底座卧式排布，从左至右依次为泵体流道段、连接支架段、驱动电机段，三个功能段通过刚性止口配合定位，再用高强度螺栓锁紧在一体化冲压焊接成型的钢制底座上。泵体部分采用侧进前出的法兰连接结构，入口法兰为大口径圆形带螺栓孔设计，匹配工业管路常用的PN16压力等级法兰尺寸，能直接对接同规格的工艺管路，不需要额外加工过渡接头；泵体内部的过流部件采用容积式结构设计，适合输送有一定粘度的工业流体，在润滑油输送、化工介质增压、冷却水循环这类工况下能保持稳定的输出流量，不会因为入口介质压力小幅波动出现流量骤变的问题。

　　连接段的红色支架是泵头与电机之间的动力传递防护结构，内部容纳联轴器部件，一方面能隔绝联轴器高速旋转带来的安全隐患，避免现场杂物卷入旋转部件，另一方面能预留联轴器调整空间，后期维护更换密封件或者轴承时，不需要完全拆解泵体和电机的管路、电气接线，只需要拆开支架的侧盖板就能完成联轴器对中调整、易损件更换的操作，能大幅缩短设备停机维护的时间。驱动端采用标准卧式三相异步电机，电机顶部设置吊环，方便车间内吊装转运，电机外壳带散热筋结构，端盖为封闭风冷设计，自带散热风叶能在运行时持续带走电机绕组产生的热量，适配工业车间长期连续运行的工况要求；电机的安装脚采用铣面加工，和底座的安装面贴合度能控制在0.05mm以内，保证运行时的振动值在规范允许范围内。

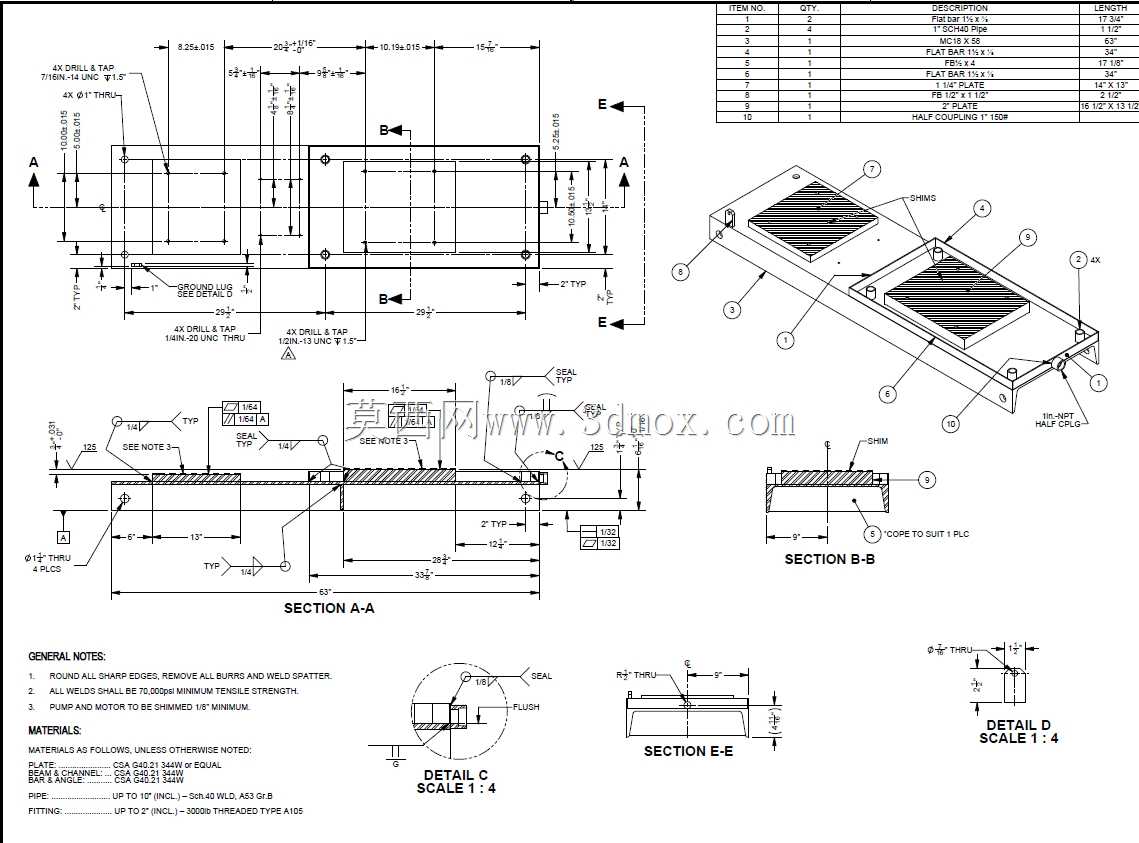

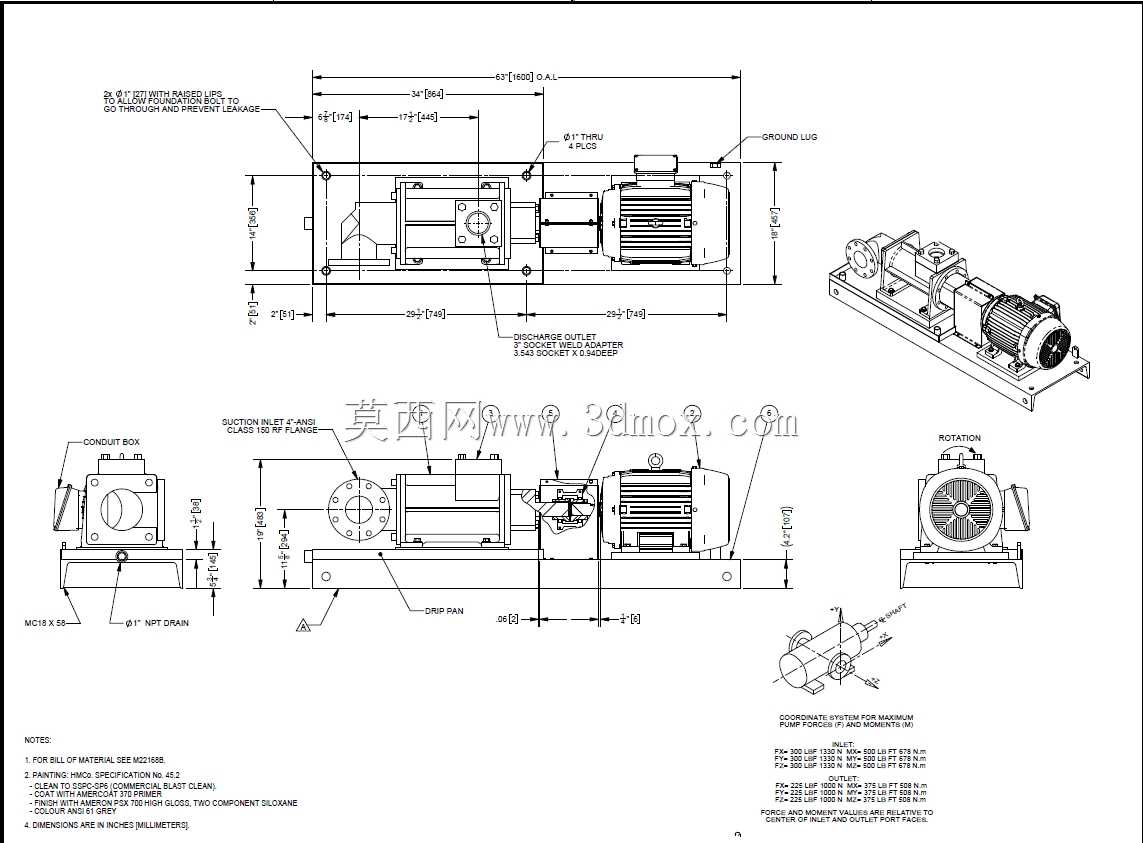

　　底座部分采用槽钢焊接框架结构，表面做蓝色防锈涂装，底座上预留了长条形安装孔，方便现场安装时调整整机的固定位置，适配不同的混凝土基础预埋螺栓间距；底座的焊接完成后会做时效处理，消除焊接应力，避免长期运行后底座变形导致泵轴和电机轴的同轴度超差。从安装边界来看，这类机组的轴向总长度控制在常规工业设备安装预留空间范围内，宽度方向不超过电机外壳加泵体的最大外廓尺寸，高度方向从底座安装面到电机顶部吊环的尺寸适配多数车间的管线排布高度，不需要额外抬高或者降低安装基础；进出口法兰的中心高和常规工业管路的架设高度匹配，现场配管时不需要做过多的弯头变向，能减少管路沿程阻力损失。

　　在实际选型应用中，这类集成泵组不需要用户单独核算泵头和电机的功率匹配、轴径配合、安装尺寸兼容问题，所有连接尺寸都在设计阶段做了匹配验证，泵轴和电机轴的同轴度在出厂前已经通过百分表打表校准，径向跳动和端面跳动都控制在机械安装规范要求的范围内，现场只需要完成底座固定、管路对接、电气接线三个步骤就能投入使用。针对不同的流体介质特性，这类泵组的过流部件可以更换不同材质，比如输送腐蚀性介质时换用不锈钢过流件，输送含颗粒介质时换用耐磨合金材质，整体的安装连接尺寸保持不变，不需要重新设计底座和连接支架，具备很好的工况适配性。日常运行过程中，巡检人员只需要检查连接部位的密封情况、轴承部位的温度、机组运行的振动值，按照维护周期补充润滑脂就能保证长期稳定运行，不需要复杂的专用维护工具。
