立式离心电动泵P-25结构设计方案

项目分类:泵 发布时间:2022-02-05 ID:538378
  • 立式离心电动泵P-25结构设计方案
  • 立式离心电动泵P-25结构设计方案
  • 立式离心电动泵P-25结构设计方案

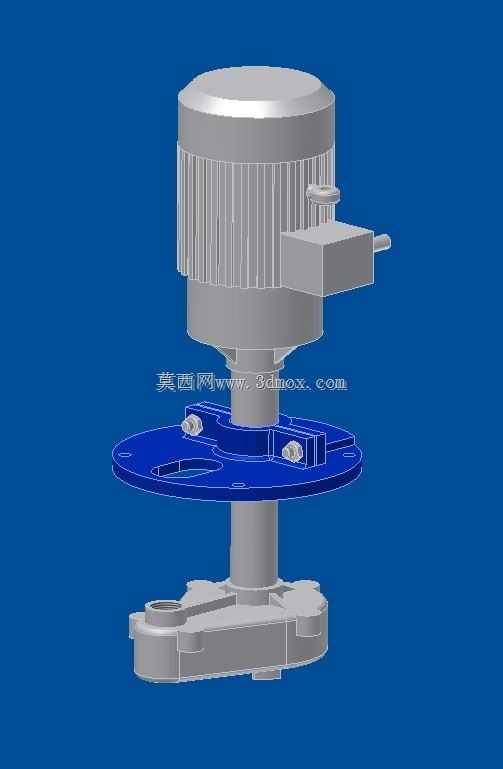

  这款立式结构的电动离心泵,主要面向小流量清洁流体输送场景设计,常见于小型工业循环系统、楼宇供水增压、小型给排水站点、机床冷却循环供液等工况,也可适配民用给排水、小型农田灌溉的取水作业需求,核心功能是通过叶轮高速旋转产生的离心力对流体做功,完成低位流体向高位或者指定管路的加压输送,相比卧式泵,立式安装的结构能够大幅缩减设备占地空间,对于安装位置局促、垂直方向有预留空间的场景适配性更强。从结构设计逻辑来看,整机采用驱动端在上、泵体端在下的同轴直联布局,上部的驱动电机通过立式安装法兰直接固定在中间的安装基板上,电机输出轴沿垂直方向向下延伸,穿过安装基板的中心轴孔后直接连接下部泵体的叶轮组件,省去了卧式泵常见的联轴器传动结构、

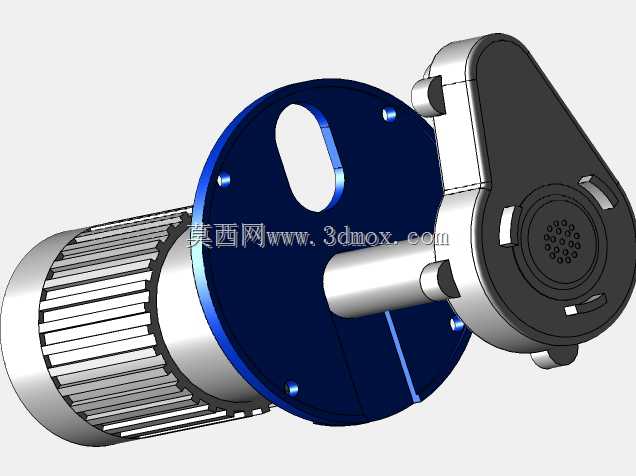

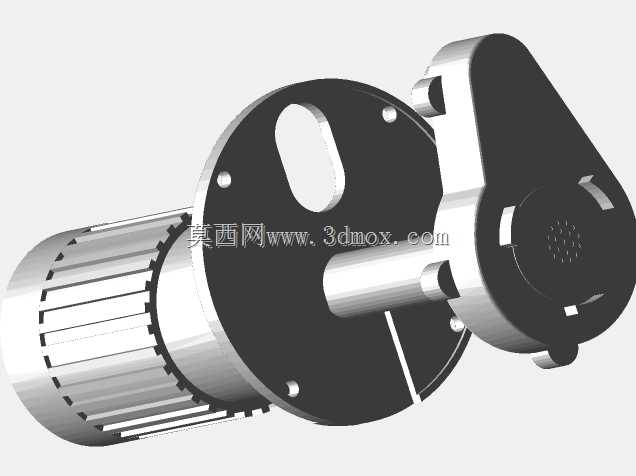

  额外的轴承座支撑部件,既减少了传动环节的功率损耗,也降低了多部件装配带来的同轴度误差风险,同时垂直轴的布局让轴封位置的受力更均匀,能够有效降低长期运行时的轴封渗漏概率。中间的蓝色安装基板是整机安装的核心定位部件,基板上开设有对称分布的螺栓固定孔,用于将整泵固定在储液槽的顶部安装平台上,基板的轮廓做了切边处理,能够适配不同规格的槽口安装尺寸,基板与电机法兰、下部泵腔的连接位置都设计有密封止口,避免安装后出现流体沿连接缝隙溢出的问题,同时基板也承担了整机的重量承载,所有运行载荷都通过基板传递到安装基础上,下部的泵体结构浸入储液槽的液面以下,不需要额外配置灌泵引水结构,开机即可快速形成负压完成流体抽吸,大幅简化了现场安装的管路配置要求。

  上部的驱动电机采用散热筋外壳设计,沿电机壳体圆周均匀分布的竖向散热筋能够在电机运行时通过自然对流带走绕组产生的热量,不需要额外配置强制散热风扇,适配长期连续运行的工况,电机侧部预留的接线盒结构做了凸起式的防水设计,能够避免现场喷淋、凝露对电气接线部分造成影响,接线盒的出线方向可以根据现场布线需求调整角度,适配不同方向的线缆走线要求。下部的泵体采用蜗壳式流道设计,流道截面从叶轮出口位置开始沿蜗旋方向逐渐扩大,能够有效降低流体在泵腔内的流动阻力,减少水力损失,提升泵的运行效率,泵体的入口设置在下端部,能够最大程度降低泵的最低吸液液位,减少储液槽内的残液量,出口沿水平方向设置在泵体侧部,方便现场连接水平走向的输送管路,

  泵体内部的叶轮采用闭式结构设计,对于不含大颗粒杂质的清洁流体输送效率更高,叶轮与泵轴之间采用键连接加锁紧螺母的固定方式,能够避免正反转切换或者启停冲击时叶轮出现轴向窜动、周向打滑的问题。从安装边界尺寸来看,整机的最大外径由上部电机的外壳尺寸决定,安装基板的外径大于电机外壳直径,安装时需要预留的水平操作空间以基板轮廓为基准,周边预留足够的螺栓紧固操作空间即可,垂直方向的总高度由电机高度、基板厚度、下部浸入液下的泵体长度共同决定,选型时需要根据储液槽的实际深度匹配对应的液下长度,保证泵体入口完全浸入最低工作液位以下,同时避免泵体底部触碰储液槽的槽底,防止吸入槽底沉积的杂质造成叶轮卡滞或者流道堵塞。在实际选型应用中,这款泵的流量扬程参数适配小流量、中等扬程的输送需求,输送介质温度需要控制在电机和密封件的耐受范围内,对于含有硬质颗粒、高粘度或者强腐蚀性的流体,需要更换对应的密封材质和叶轮材质才能适配,日常维护时只需要定期检查上部电机的运行温度、轴封位置的渗漏情况,不需要拆解下部浸入液下的泵体部分,维护操作可以在储液槽上方的平台完成,不需要排空储液槽内的介质,大幅降低了后期运维的工作量和成本。
