水泥生产用卧式型钢球磨机结构

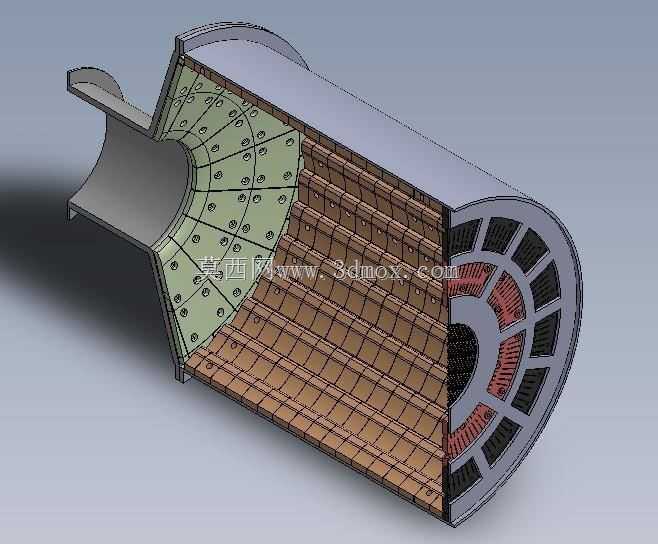

　　在水泥熟料粉磨、金属矿选矿的物料细碎工序里，卧式型钢球磨机是承担物料粉磨作业的核心设备，这类设备依靠筒体内钢球与物料的冲击、研磨作用，将入料粒度控制在20mm左右的块状物料，粉磨至成品要求的细粉粒度，是干法粉磨生产线中不可替代的核心作业单元。从三维结构的剖切展示可以看到，该型钢球磨机采用卧式回转筒体设计，筒体两端配置中空轴颈作为支撑与进出料通道，进料端采用鼓形进料衬套结构，能够顺畅承接上游输送设备送入的待磨物料，避免物料在进料口出现卡滞、堆料问题；出料端配置篦板组合结构，通过篦缝控制磨内物料的停留时间，保证达到粉磨粒度要求的物料能够及时排出，避免过粉磨导致的能耗浪费。筒体内部的衬板采用阶梯式排布设计，不同区段的衬板凸起高度存在差异，

　　靠近进料端的衬板凸起更高，能够在筒体回转过程中将钢球带至更高的下落高度，依靠大冲击力破碎刚进入筒体的大块物料；靠近出料端的衬板凸起高度逐步降低，钢球的运动轨迹以泻落式研磨为主，对小粒径物料进行精细化研磨，匹配物料从粗碎到细磨的粒度变化过程，提升整体粉磨效率。端盖部分的衬板采用辐射状螺栓固定结构，每块衬板都通过沉头螺栓与端盖基体连接，螺栓孔位置配置密封垫圈，避免磨内粉尘、浆体渗漏到轴承部位，同时端盖衬板的曲面设计能够引导钢球向筒体中心区域运动，减少端盖部位的无效磨损，延长易损件的更换周期。从安装边界来看，该球磨机的筒体长度与直径比例控制在3:1左右，属于中长型粉磨设备，安装时需要保证两端中空轴的同轴度误差控制在0.2mm/m以内，

　　避免回转过程中出现轴瓦偏磨、振动超标的问题；设备基础需要预留二次灌浆层，厚度控制在50-80mm，用于抵消设备安装时的基础平面度误差，同时吸收筒体回转过程中产生的振动载荷，避免振动传递到周边配套设备。在实际生产场景中，这类型钢球磨机除了应用于水泥行业的熟料、混合材粉磨，还可用于选矿厂的矿石粉磨、火力发电厂的煤粉制备、建材行业的石灰粉磨等场景，不同应用场景下仅需要调整筒体内衬板的材质、钢球的级配比例，即可匹配不同物料的粉磨硬度与成品粒度要求。设计过程中，筒体部分采用型钢卷制焊接成型，焊缝位置进行超声波探伤检测，保证焊缝强度能够承受筒体满载时钢球、物料的总重量以及回转过程中的交变载荷；筒体外部配置的大齿圈采用分段式结构，

　　通过螺栓与筒体法兰连接，便于后期磨损后的更换维护，不需要整体吊装筒体即可完成齿圈的检修作业。进出料端的轴承采用滑动轴瓦结构，配置独立的稀油润滑系统，能够在设备连续运转过程中持续为轴瓦提供润滑与冷却，避免轴瓦温度过高导致的烧瓦事故；润滑系统的油路设计在三维结构中预留了检修空间，日常巡检时可以直接观察油路的供油状态，及时排查油路堵塞、漏油等问题。从结构细节来看，筒体内的衬板之间预留了5-8mm的膨胀间隙，避免设备长时间运转升温后衬板受热膨胀出现挤压变形、凸起脱落的问题；衬板的固定螺栓采用防松螺母配合止动垫圈结构，在筒体持续回转的振动工况下，能够避免螺栓松动导致的衬板脱落事故。在设备选型匹配时，需要根据生产线的产能要求匹配对应筒体直径与长度的规格，同时根据入磨物料的最大粒度调整初始钢球的直径级配，入料粒度越大，大直径钢球的占比越高，保证足够的冲击破碎能力；当物料易磨性较好时，可以适当降低大直径钢球的占比，增加小直径钢球的填充率，提升研磨效率，降低单位产品的粉磨能耗。
