旋转式水泥粉碎设备结构设计

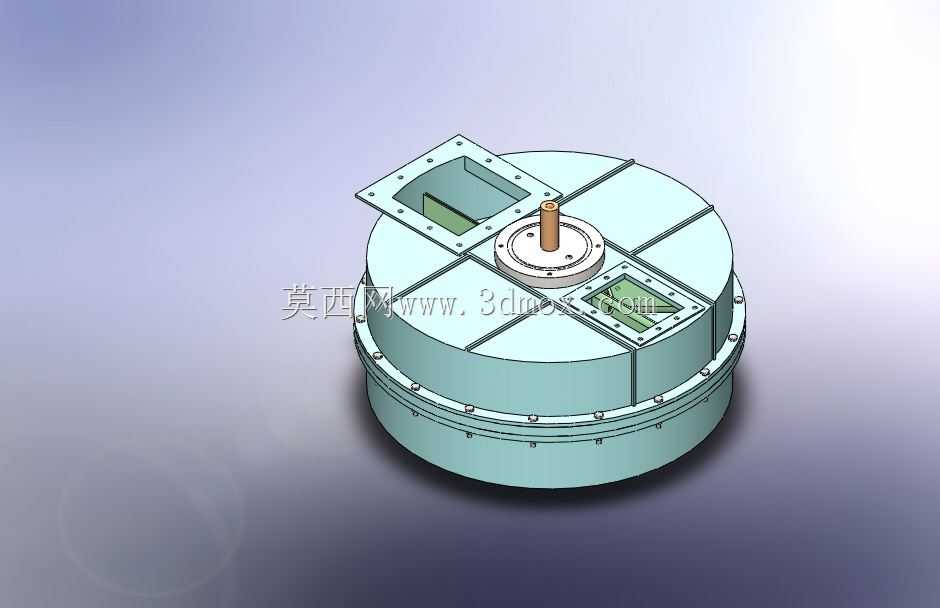

　　在建材生产的原料制备工段，水泥熟料及混合材的细碎作业是决定后续粉磨系统能耗的关键环节，这款旋转式水泥粉碎设备正是针对该环节的中细碎需求开发的专用结构。从现场安装适配性来看，设备整体采用立式圆盘形主体结构，底部为带法兰连接边的圆柱形机座，机座周圈均匀布置螺栓连接孔，可直接通过预埋螺栓固定在混凝土基础平台上，安装时需保证机座上平面的水平度偏差不超过0.2mm/m，避免旋转部件运行时出现偏磨。设备上部的粉碎腔采用分块式盖板设计，盖板通过螺栓与腔体外缘的连接法兰紧固，这种分块结构既方便后期打开腔体检查内部易损件磨损情况，也能在局部衬板磨损后单独更换对应区域的盖板衬板，降低维护成本。

　　设备顶部中心位置布置主轴安装座，主轴从腔体中心垂直伸出，轴端预留传动连接接口，可根据现场动力布置情况选择联轴器直连减速机，或是通过皮带轮组连接驱动电机，传动布局的灵活性较高，能够适配不同产能规模的水泥生产线改造需求。腔体上部对称设置两个方形进料接口，接口带法兰边与密封槽，可直接对接上游的喂料溜管，进料口的倾斜角度设计为32度，能够保证块状水泥熟料依靠自重顺利滑入粉碎腔内部，不会出现物料卡滞架桥的问题。

　　从功能实现逻辑来看，设备运行时主轴带动腔体内的旋转碾轮做圆周运动，进入腔体的水泥熟料在离心力作用下被甩向腔体内壁，同时受到碾轮的挤压、碾磨作用被粉碎到目标粒度，合格的细料通过腔体下部的筛板缝隙排出，进入后续的粉磨设备。这种旋转碾磨的粉碎方式相比传统锤式破碎，出料粒度更均匀，过粉碎现象更少，能够有效降低后续球磨机的粉磨能耗，对于水泥生产企业的节能降耗有实际意义。

　　设计过程中重点考虑了设备的密封性能，因为水泥粉碎作业过程中会产生大量粉尘，所有法兰连接面都设计了密封胶条安装槽，主轴伸出位置采用组合式密封结构，内置骨架油封与防尘毡圈两道密封，能够有效阻挡粉尘进入轴承腔，延长轴承的使用寿命。腔体内部所有与物料接触的表面都设计了可更换的耐磨衬板，衬板采用高铬铸铁材质，通过沉头螺栓固定在腔体壁与盖板上，磨损后可快速拆卸更换，不需要整体更换腔体结构件。

　　从安装边界尺寸来看，设备主体最大外径根据产能规格不同覆盖1.2米到2.4米区间，整体高度不超过1.8米，进料接口的中心高度距安装基础平面为1.5米，能够匹配常规水泥生产线的喂料设备出料高度，不需要额外搭建过高的喂料平台。设备的检修空间预留方面，腔体周围需要预留不小于0.8米的操作通道，方便检修人员拆卸螺栓、更换衬板，主轴上方需要预留1米的吊装空间，方便后期抽出主轴进行维护。

　　在实际应用场景中，这款设备除了用于水泥熟料的中细碎作业，也可适配于矿渣、石灰石、石膏等水泥生产用混合材的细碎处理，通过调整腔体内碾轮与衬板之间的间隙，可灵活调整出料粒度范围，间隙调整范围在5mm到20mm之间，能够适配不同后续粉磨工艺的进料粒度要求。设备运行时的动平衡经过严格校核，旋转部件的剩余不平衡量控制在G6.3等级以内，满负荷运行时的基础振动速度不超过4.5mm/s，不需要额外设置复杂的减震基础，降低了现场安装的土建成本。

　　结构设计上还考虑了设备的过载保护，主轴传动端设置安全销结构，当腔体内进入不可破碎的金属异物时，安全销会首先被剪断，切断动力传递，避免内部碾轮、衬板等核心部件被打坏，减少故障停机后的维修成本。腔体下部的出料筛板采用模块化设计，可根据出料粒度要求更换不同筛孔尺寸的筛板，筛板通过快压结构固定，不需要拆卸大量螺栓即可完成筛板更换，缩短了工艺调整的停机时间。
