水泥窑传动端花键式耦合连接构件

　　在建材生产的重型回转设备体系里，水泥窑作为熟料煅烧的核心长周期运转设备，其传动系统的连接可靠性直接决定整条生产线的连续作业率，这类花键式耦合构件正是为解决大扭矩传递、安装同轴度补偿、热态形变适配需求设计的专用连接部件。从实际工况出发，水泥窑运行时筒体存在3%-5%的斜度，托轮支撑位置会因轮带磨损、基础沉降产生毫米级的径向偏移，同时煅烧带传导至传动端的温度会让轴系产生线性热膨胀，普通刚性联轴器无法同时适配多维度的位移补偿需求，而该耦合件的端面齿状花键结构，可在传递大扭矩的同时，允许连接两端存在小角度的角向偏移与轴向窜动，避免轴系因附加载荷产生疲劳断裂。

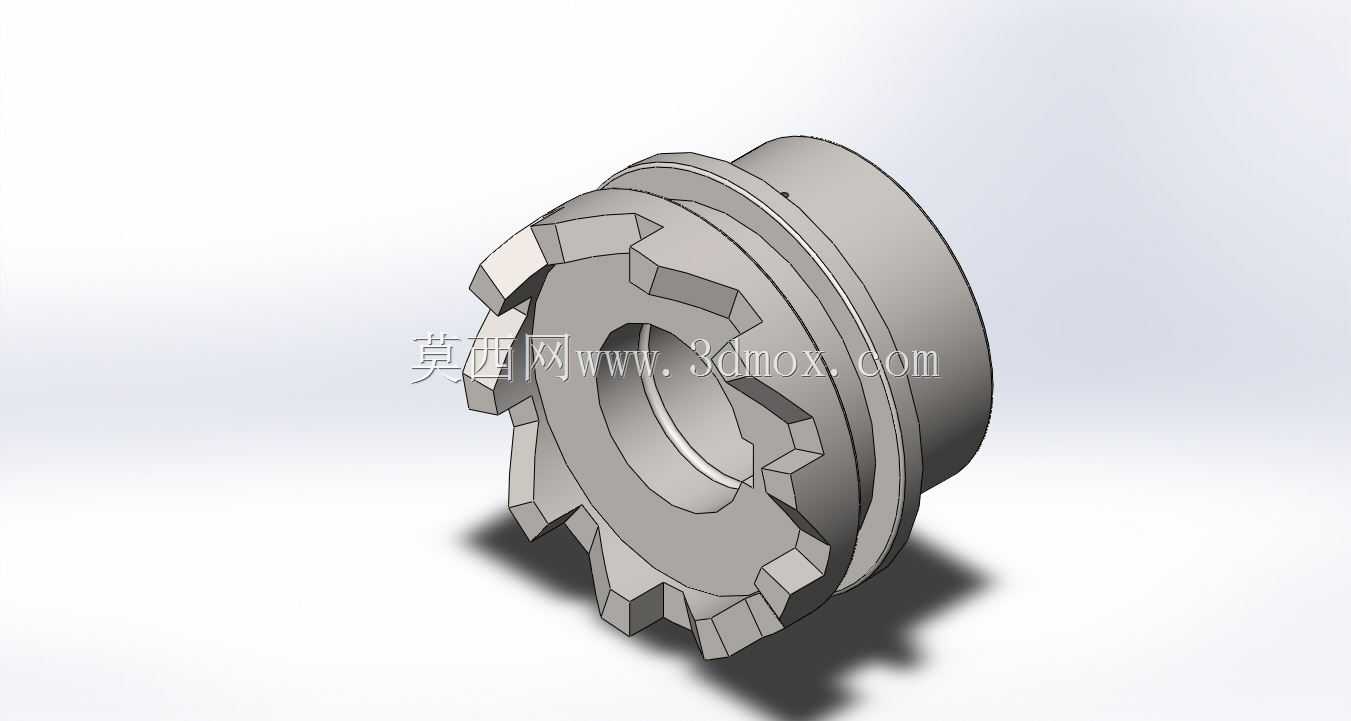

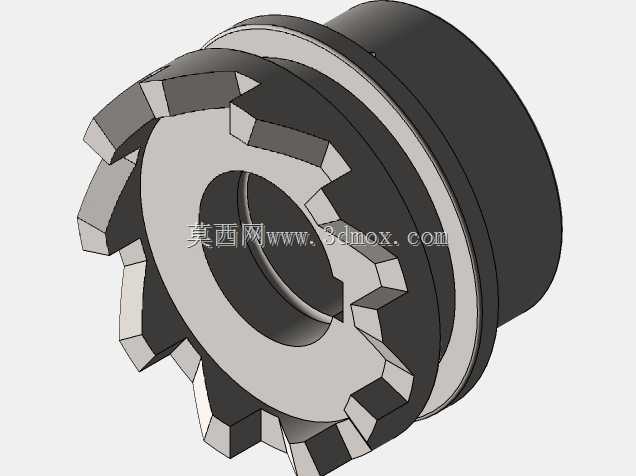

　　从结构设计逻辑来看，该构件采用带法兰凸缘的筒式基体，一端为均布的多齿花键啮合结构，齿形采用渐开线齿廓设计，相比矩形花键拥有更高的齿面接触强度，能适配水泥窑主传动单组数百千牛米的扭矩传递需求，齿根位置做了R3-R5的圆弧过渡，从根源上降低应力集中系数，适配重载交变载荷下的长期运转。另一端的圆柱筒体段为轴套配合面，内径尺寸与传动半轴的配合公差选取H7/k6的过渡配合，既保证装配时的同轴度定位，又避免过盈量过大导致的拆装困难，筒体外侧的环形凸台为轴向定位面，安装时与轴承端盖的止口贴合，可限制耦合件的轴向窜动行程，凸台边缘的倒角设计可避免装配时与端盖产生锐角干涉。

　　安装边界层面，该耦合件的最大外圆尺寸需匹配传动护罩的内部净空，通常护罩内壁与构件外圆预留不小于15mm的安全间隙，避免运转时因轴系跳动产生剐蹭；花键啮合段的有效啮合长度需达到齿宽的90%以上，装配时需在齿面涂抹高温抗咬合剂，避免长期高温工况下齿面产生冷焊粘连，后续检修拆装时出现齿部损伤。构件的轴向定位尺寸需结合热膨胀量计算预留，通常水泥窑冷态安装时，耦合件与半轴端面预留2-3mm的轴向间隙，抵消运转时筒体受热伸长带来的轴向位移，避免构件被轴向力顶死产生结构变形。

　　从实际运维角度看，这类耦合件的失效形式多为齿面磨损与齿根疲劳裂纹，设计时在花键齿侧预留了0.2-0.3mm的侧隙，既可以补偿加工与安装的同轴度误差，还能储存少量润滑脂，在齿面形成油膜降低磨损速率；基体材料选用42CrMo合金结构钢，调质处理后硬度达到HB240-280，齿面做高频淬火处理硬度达到HRC45-50，兼顾芯部的韧性与齿面的耐磨性，可适应水泥窑连续8000小时以上的运转周期，减少非计划停窑检修的频次。建模过程中，花键齿的阵列特征需严格按照齿距公差做均布约束，每个齿的形位公差需控制在0.05mm以内，避免装配时出现齿间卡滞、载荷分布不均的问题，筒体段的同轴度相对于花键分度圆的跳动公差需控制在0.03mm以内，保证运转时的动平衡精度，降低传动系统的振动幅值。
