端面齿式传动耦合连接零件结构

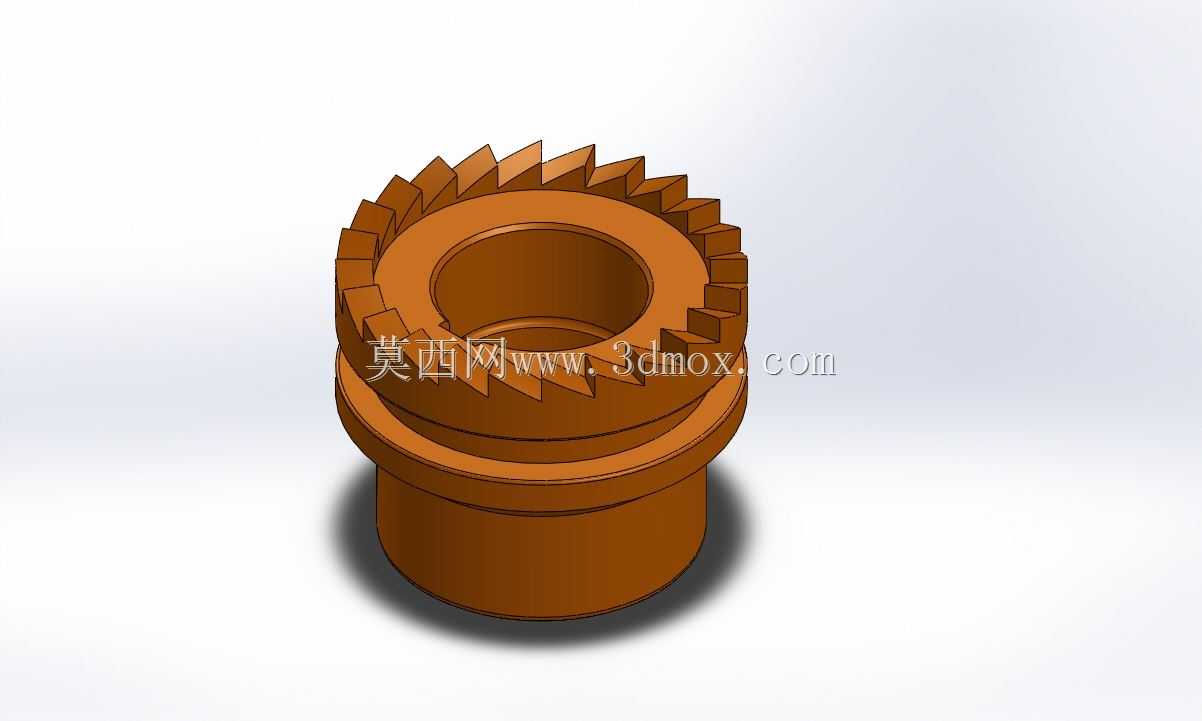

　　这类带端面齿的耦合连接结构，在建材加工、粉体输送类设备的动力传递链路中应用十分广泛，尤其常见于需要频繁离合、精准对位的传动节点，承担着两段轴系之间扭矩传递、同轴度定位的核心作用，区别于普通平键连接的轴套，端面齿结构的耦合件能在有限的轴向安装空间内传递更大的扭矩，同时在离合动作完成后可依靠齿形啮合实现周向的精准锁止，不会出现平键连接长期使用后键槽磨损导致的传动间隙过大问题。从结构设计逻辑来看，该零件下部为光滑圆柱轴段，主要用于插入配套的安装基座孔位，承担径向定位作用，轴段外径与安装孔采用基孔制过渡配合，既保证安装后不会出现径向晃动，也能在检修拆卸时无需过大的顶出力即可完成分离；中部设置的环形凸台是轴向定位的核心结构，

　　安装时凸台下端面贴合基座的安装端面，以此确定整个耦合件的轴向安装位置，避免轴向窜动影响端面齿的啮合深度，凸台的外径尺寸略大于下部轴段，同时小于上部齿圈的齿根圆直径，在装配时可作为压装的受力面，避免压装过程中作用力直接传递到端面齿部位造成齿形崩损。上部的端面齿采用三角形直齿结构，齿向沿零件轴向延伸，齿形的压力角经过匹配设计，既保证啮合时齿面接触应力处于材料许用范围内，也能在需要脱开啮合时，施加较小的轴向力即可让两部分耦合件顺利分离，不会出现齿面卡滞无法脱开的情况；齿圈内部为中空通孔，用于穿过对接的传动轴，通孔内壁可根据实际传动需求选择加工键槽或者采用过盈配合的方式与轴连接，若用于需要频繁离合的工况，

　　通孔与轴之间通常会加装铜套或者滚针轴承，让耦合件可沿轴向滑动完成啮合与脱开动作，此时齿圈的外圆上还会预留卡簧槽或者拨叉槽，用于连接离合拨叉机构，接收外部的轴向驱动力。在实际选型应用时，需要重点核对几个安装边界参数：下部轴段的长度要匹配安装基座的孔深，保证凸台端面贴合时轴段下端不会超出基座孔的下端面，避免与其他转动部件发生干涉；端面齿的齿顶圆直径要匹配对接耦合件的齿根圆尺寸，保证啮合后齿顶与齿根之间留有合理的间隙，避免加工误差导致齿顶顶住齿根无法完全啮合；齿的啮合深度要根据传递的额定扭矩计算，通常啮合深度不小于齿高的三分之二，才能保证额定扭矩下齿面不会出现压溃或者断齿问题。这类耦合件的材料通常选用中碳钢经调质处理，

　　齿面可根据工况需求选择高频淬火提升硬度，若用于有腐蚀环境的工况，也可选用不锈钢材料加工，但需要注意不锈钢材料的强度特性，对应降低额定传递扭矩的取值。在三维建模过程中，端面齿的齿形绘制需要注意齿距的均匀分布，通常采用圆周阵列的方式生成齿形，阵列的数量要与对接件完全一致，否则会出现无法啮合的问题，同时齿根部位要设置合理的圆角过渡，避免热处理和使用过程中出现应力集中导致的齿根断裂，中部凸台与上下轴段、齿圈的衔接位置也要设置倒角或者圆角，减少应力集中点，提升零件的整体抗疲劳强度。在实际设备运行中，这类耦合件的失效形式通常有几种：一是长期啮合传递扭矩导致齿面磨损，啮合间隙变大，传动出现冲击；二是离合操作时轴向力施加偏移，导致齿部崩损；三是安装时同轴度偏差过大，导致齿面局部受力过大出现早期磨损，因此在装配时需要严格保证两段对接轴系的同轴度误差在允许范围内，同时在齿面定期涂抹润滑脂，减少齿面的磨损速率，延长零件的使用寿命。
