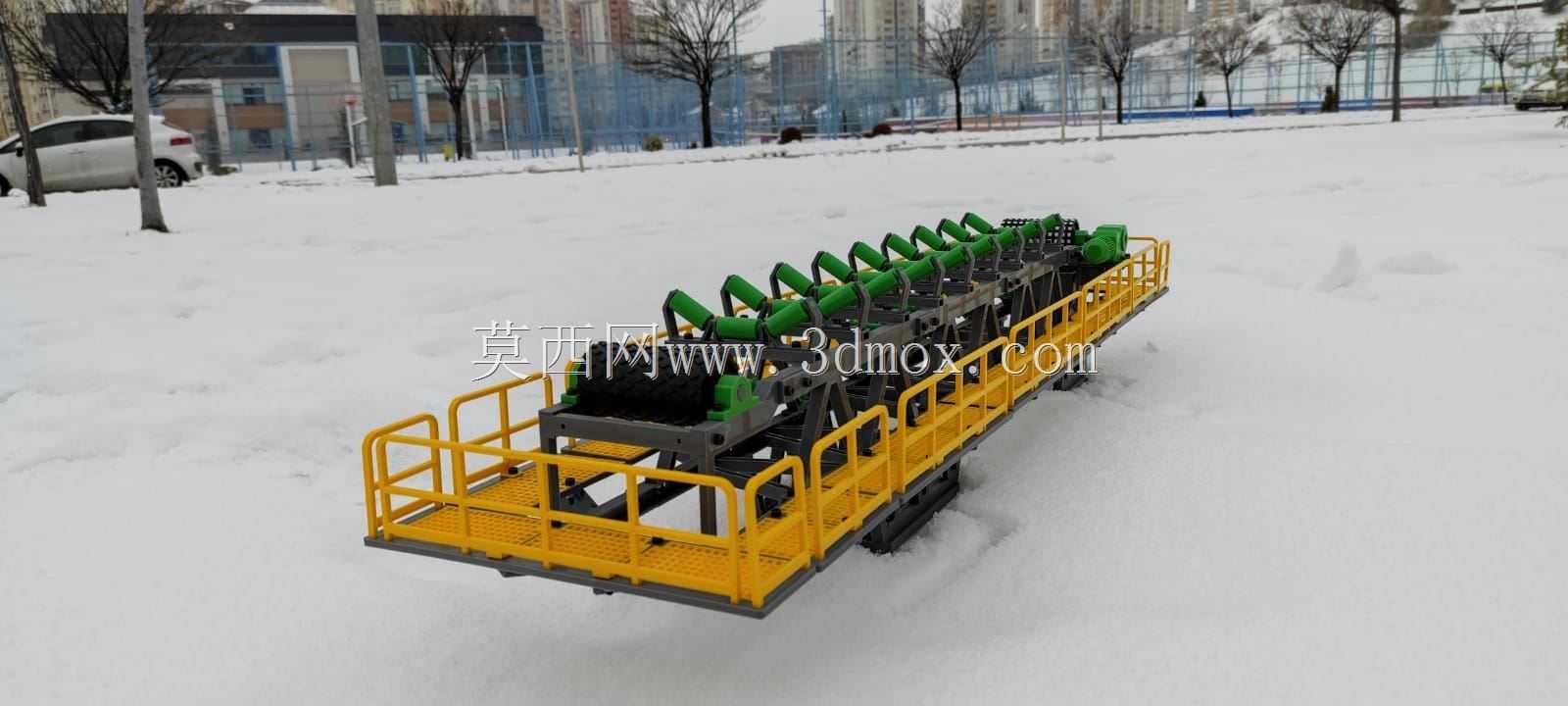

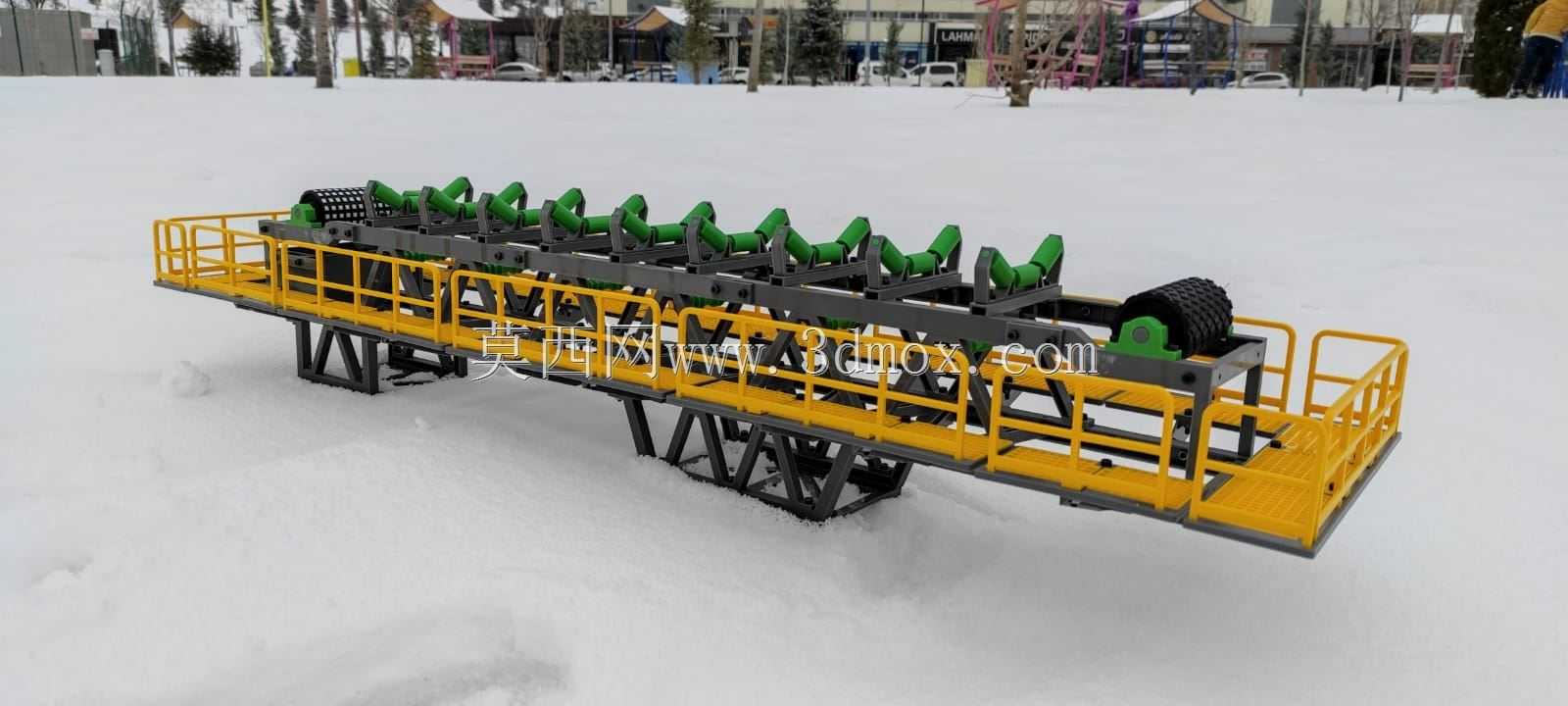

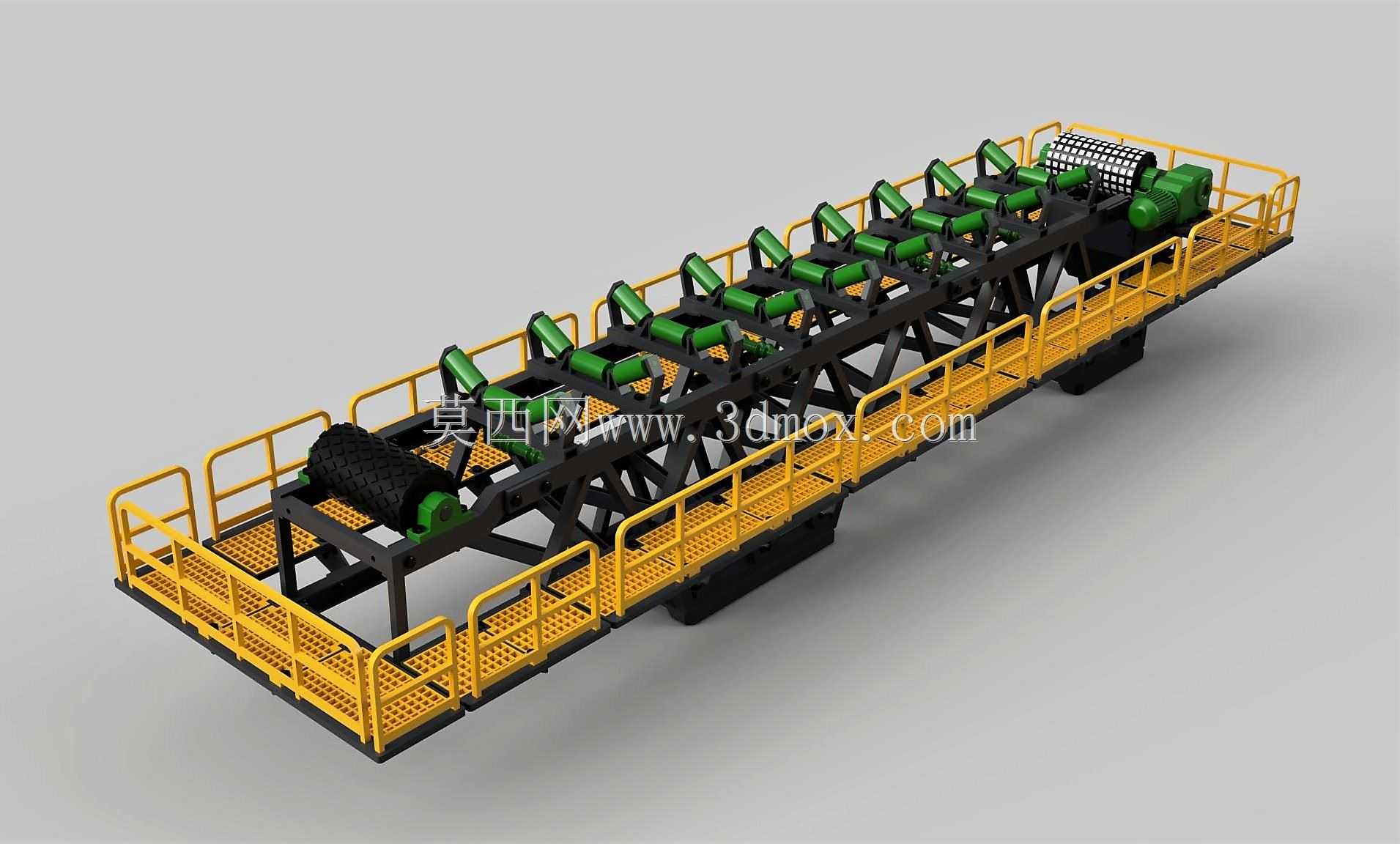

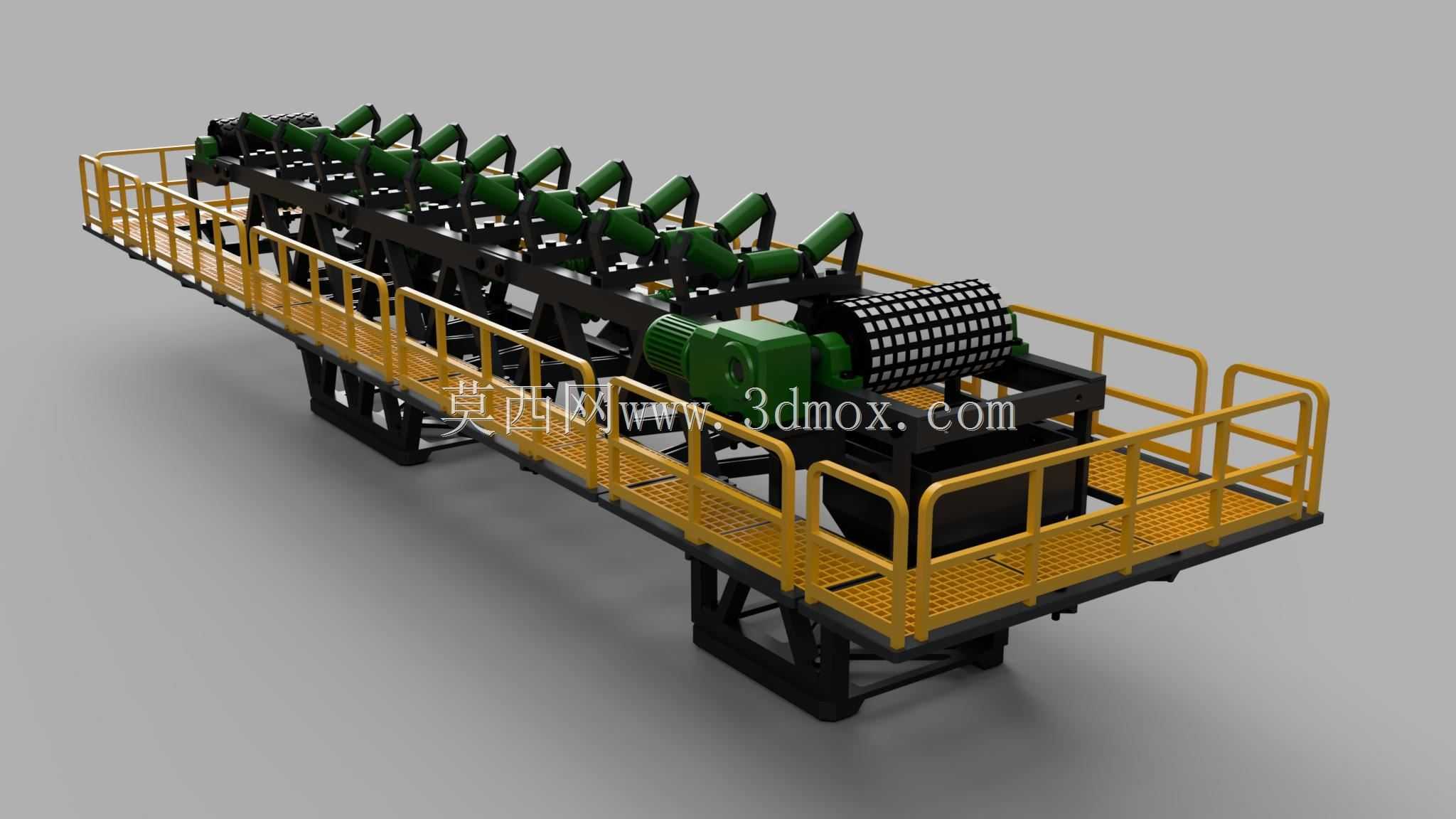

带防护走台的带式输送机承载底盘结构

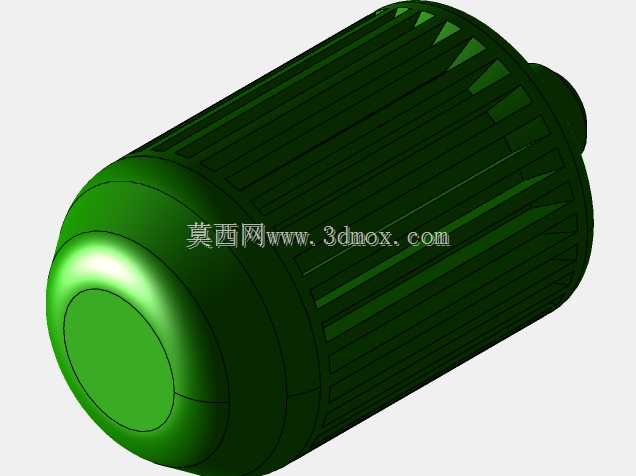

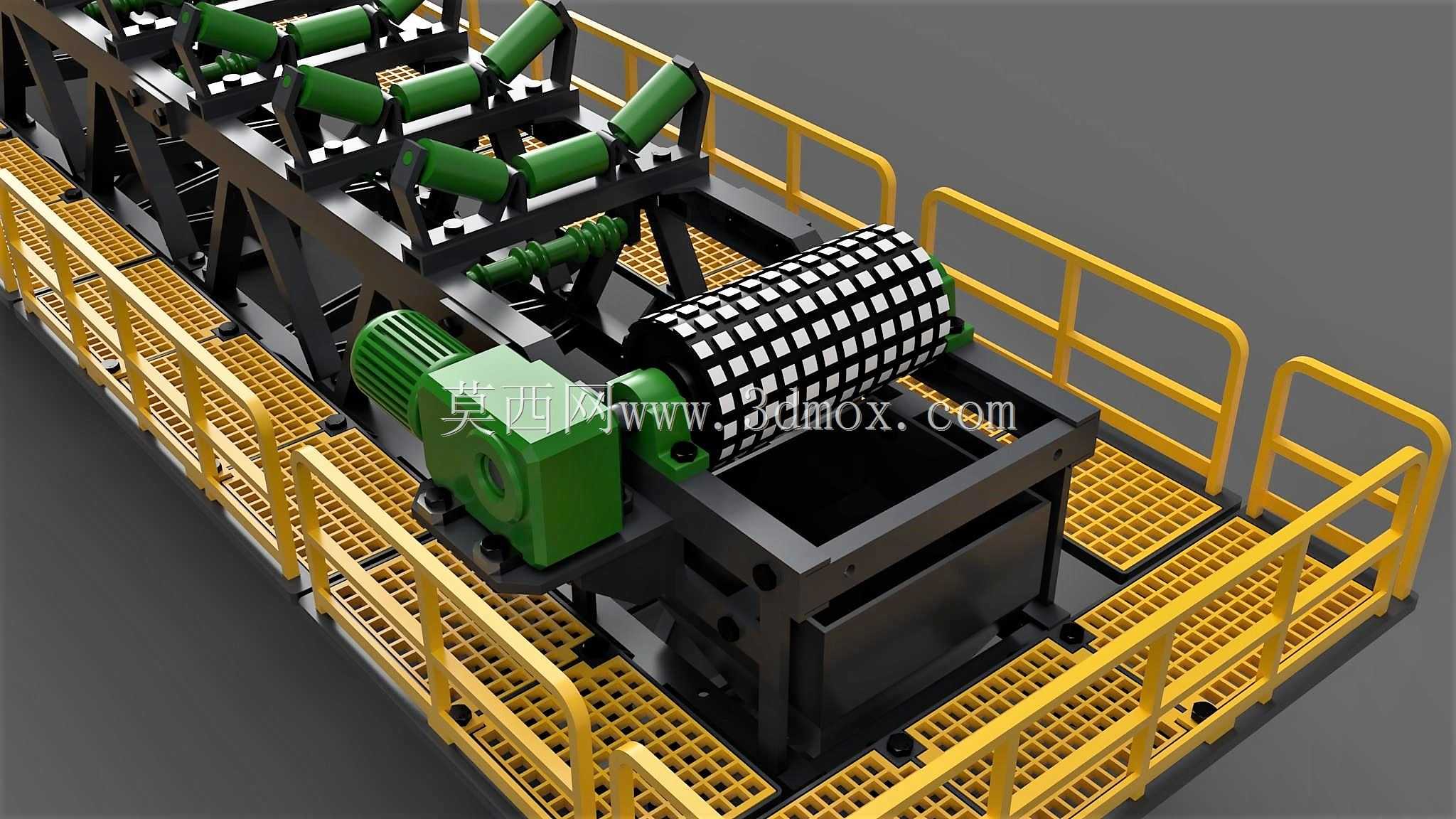

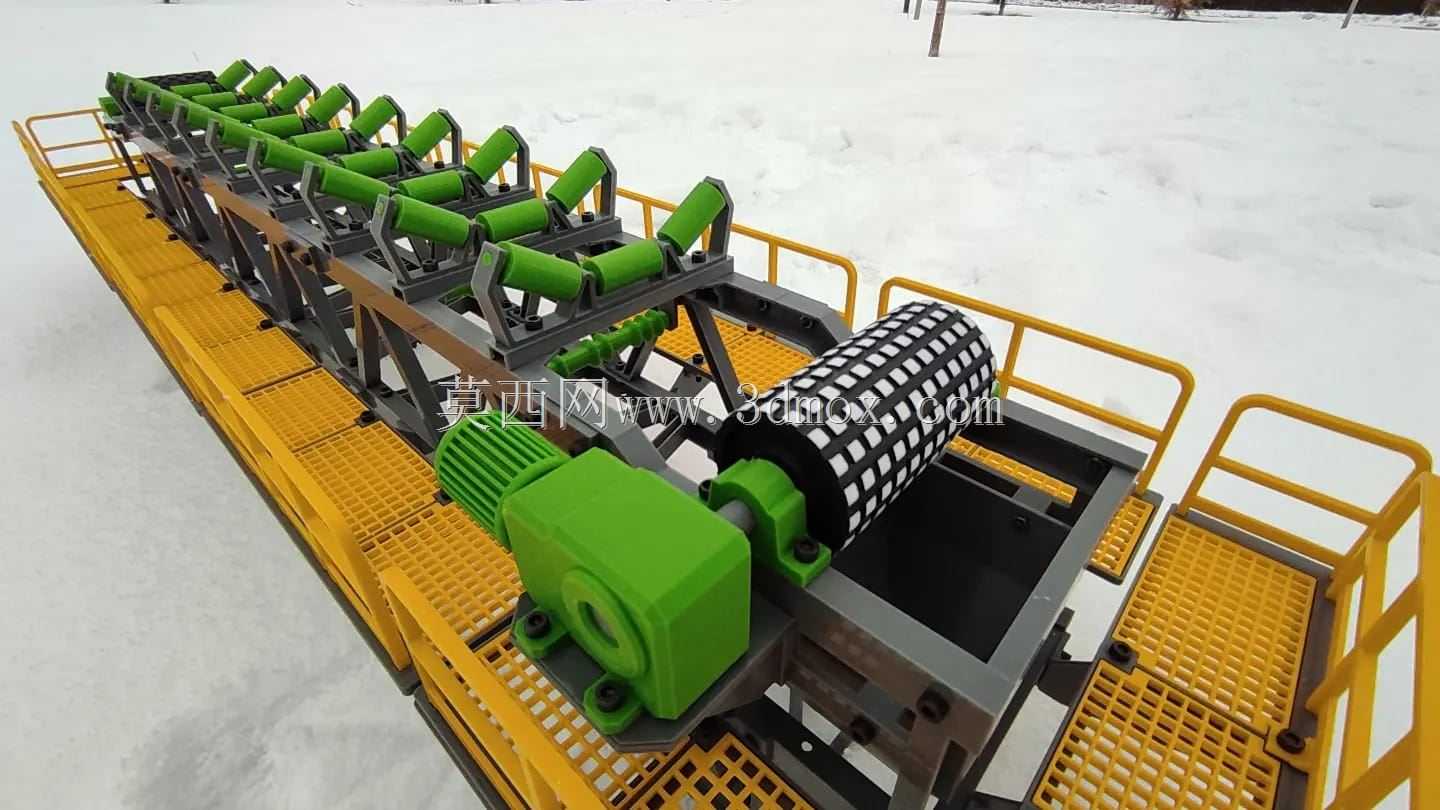

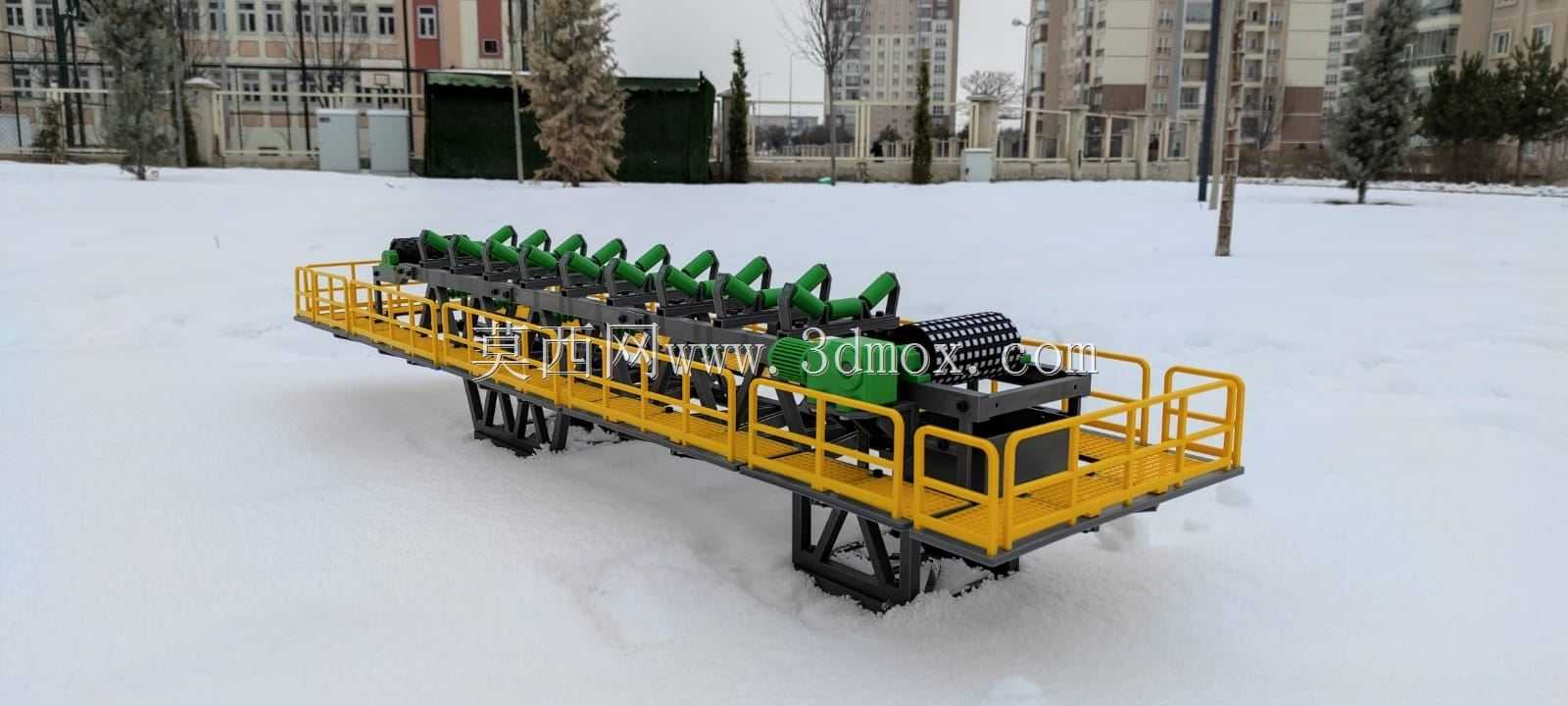

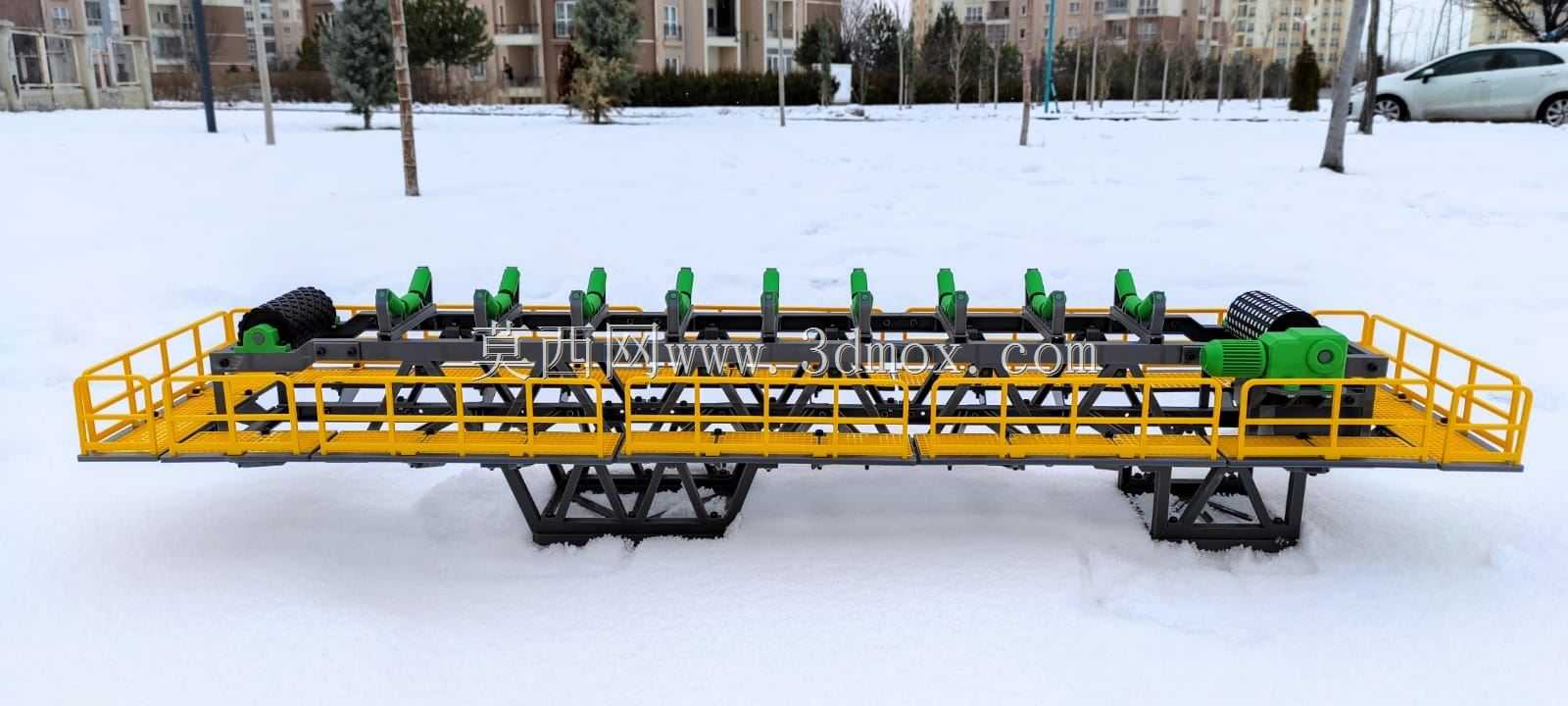

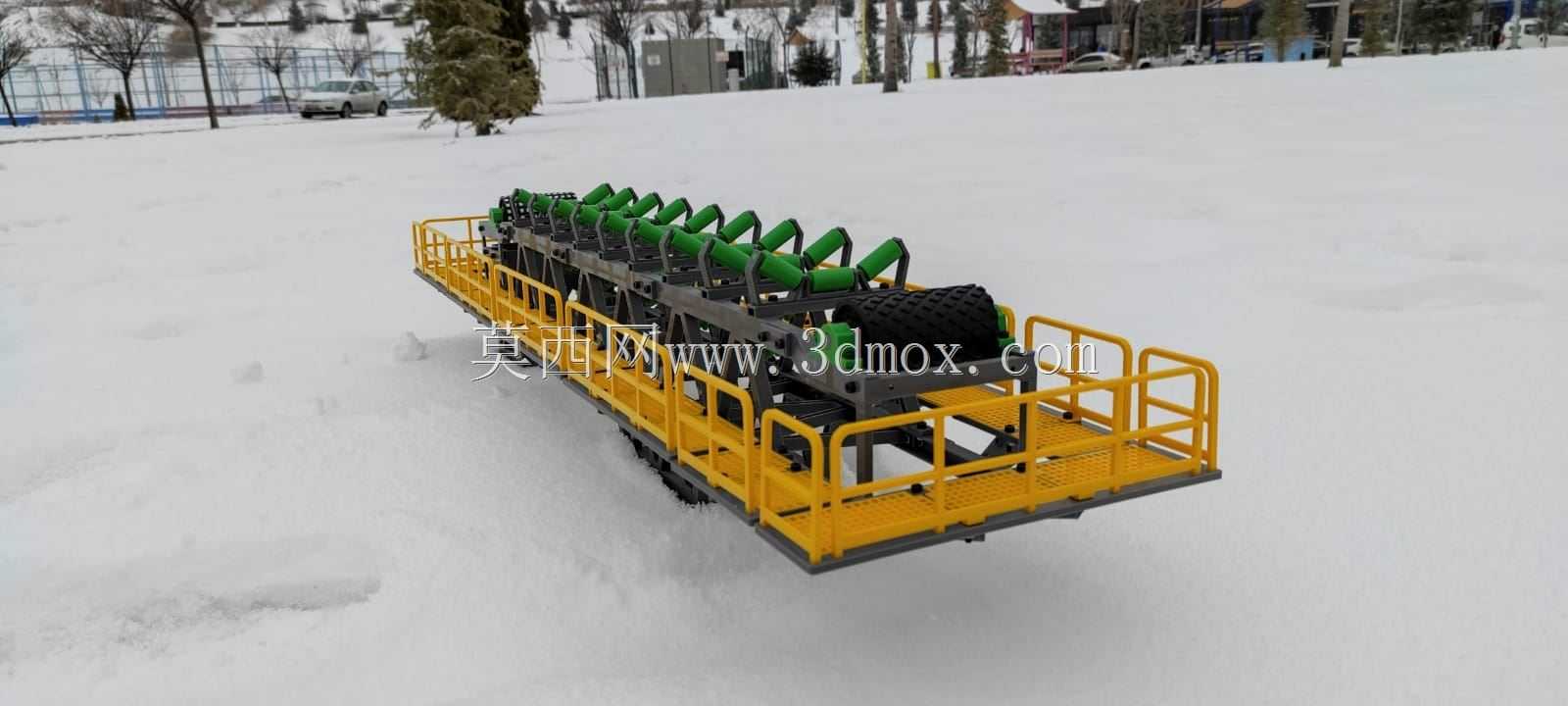

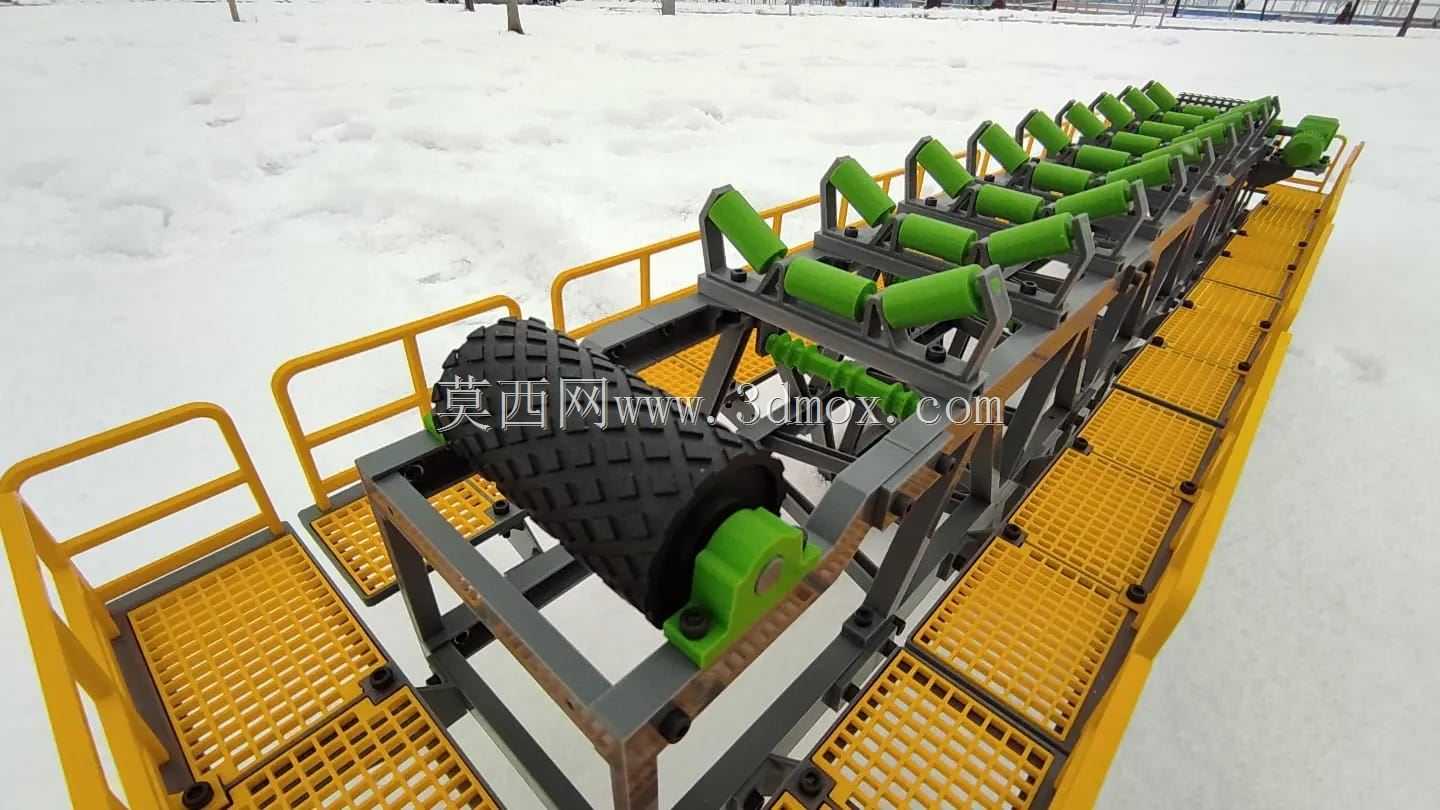

　　在散料连续输送的工程场景里，这类带防护走台的输送机底盘是长距离带式输送线的核心承载基体，常见于矿山井下原煤转运、港口散粮装卸、电厂输煤栈桥、建材厂骨料输送这类需要连续输送散状物料的工况，区别于简易吊挂式输送机，这类落地式底盘能独立完成承载、导向、驱动安装、运维操作的全部功能，不需要额外依附建筑结构搭建操作平台，适配露天堆场、厂区跨车间转运等没有现成栈桥结构的布设场景。从结构功能来看，整个底盘以型钢焊接桁架作为主承力框架，沿输送方向等距布置槽型托辊组，托辊采用前倾安装角度，既能抵消输送带运行时的横向跑偏力，也能让输送带形成深槽截面，提升散料装载量避免撒料；靠近驱动端的位置预留了驱动装置安装位，可配套安装减速电机与传动滚筒，

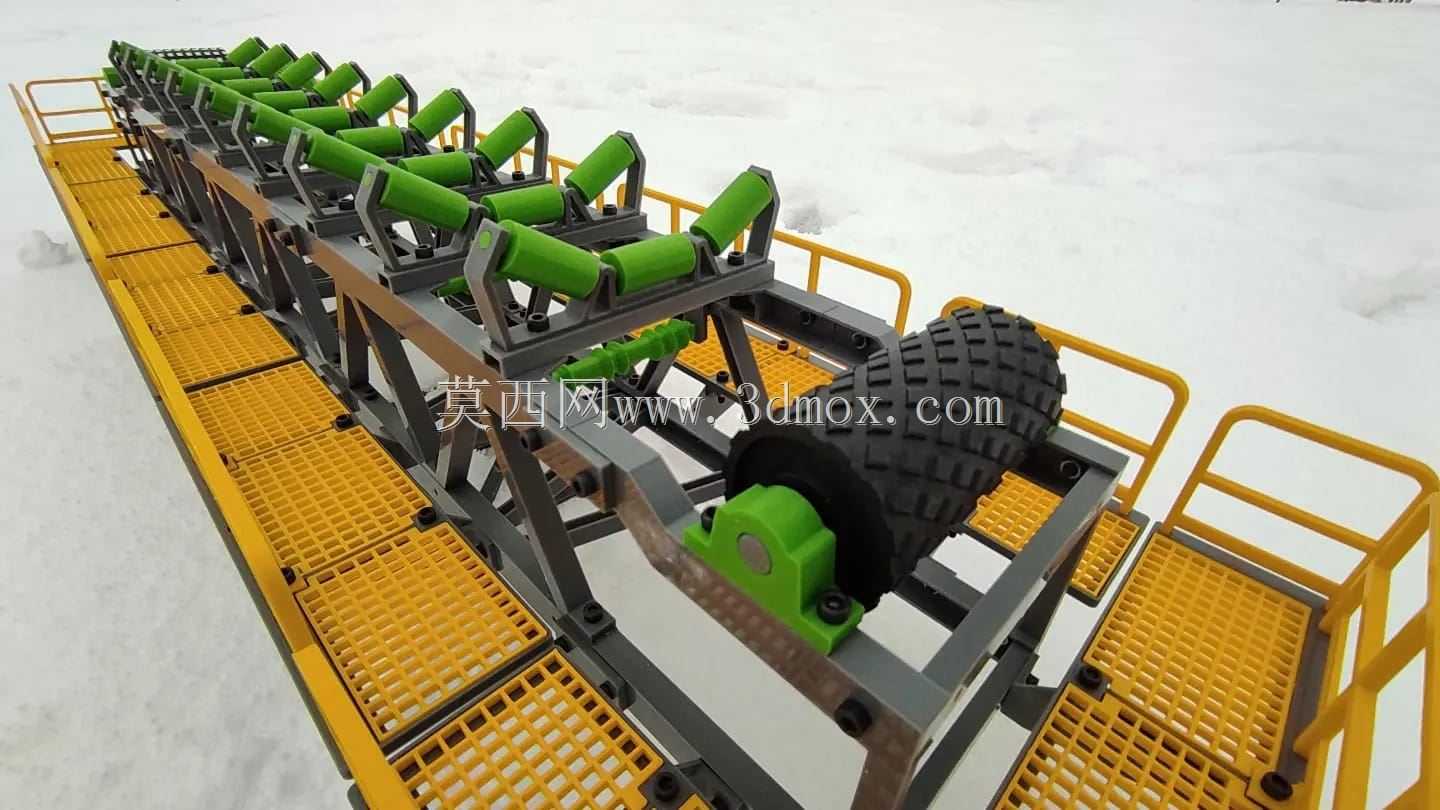

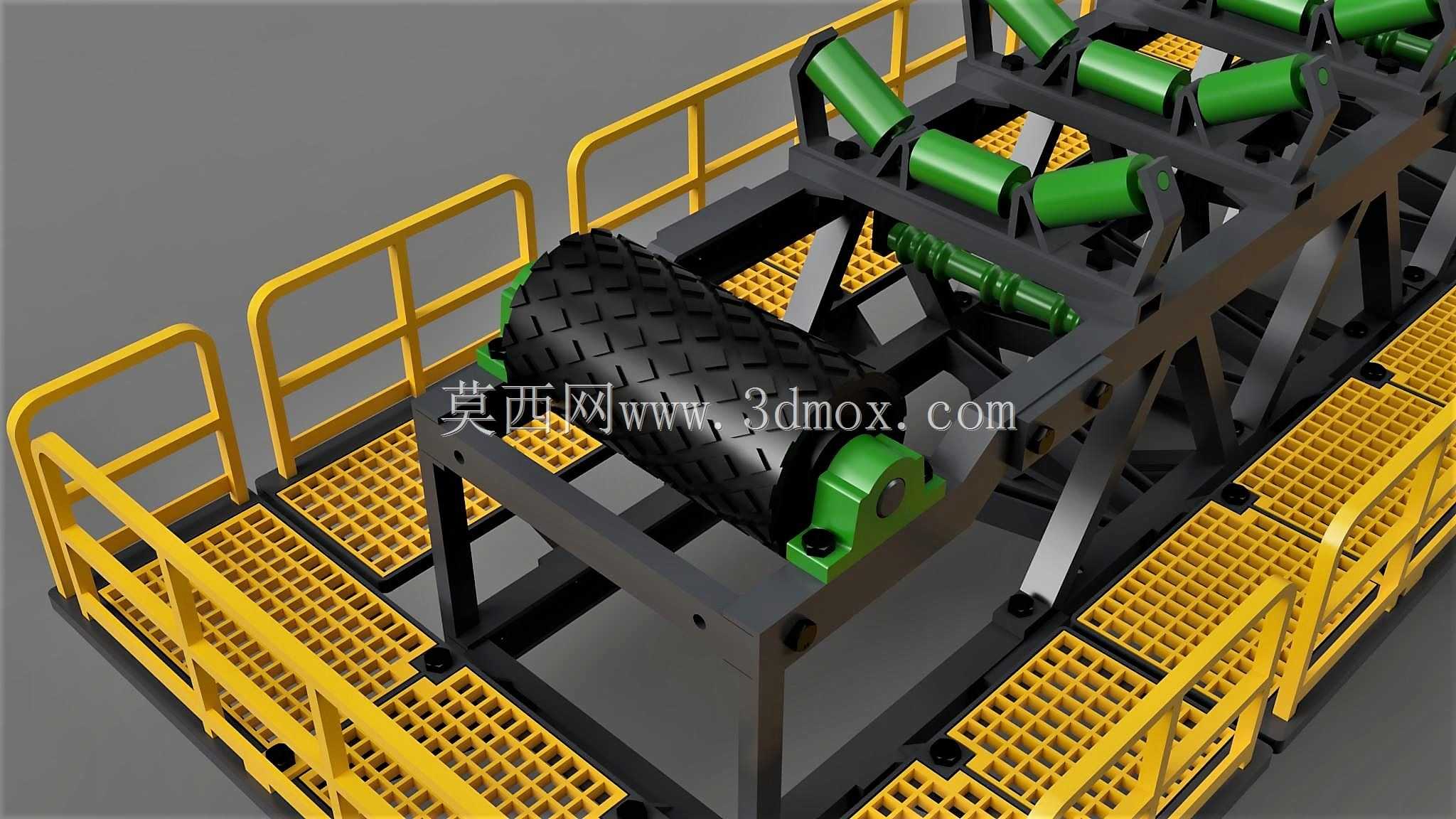

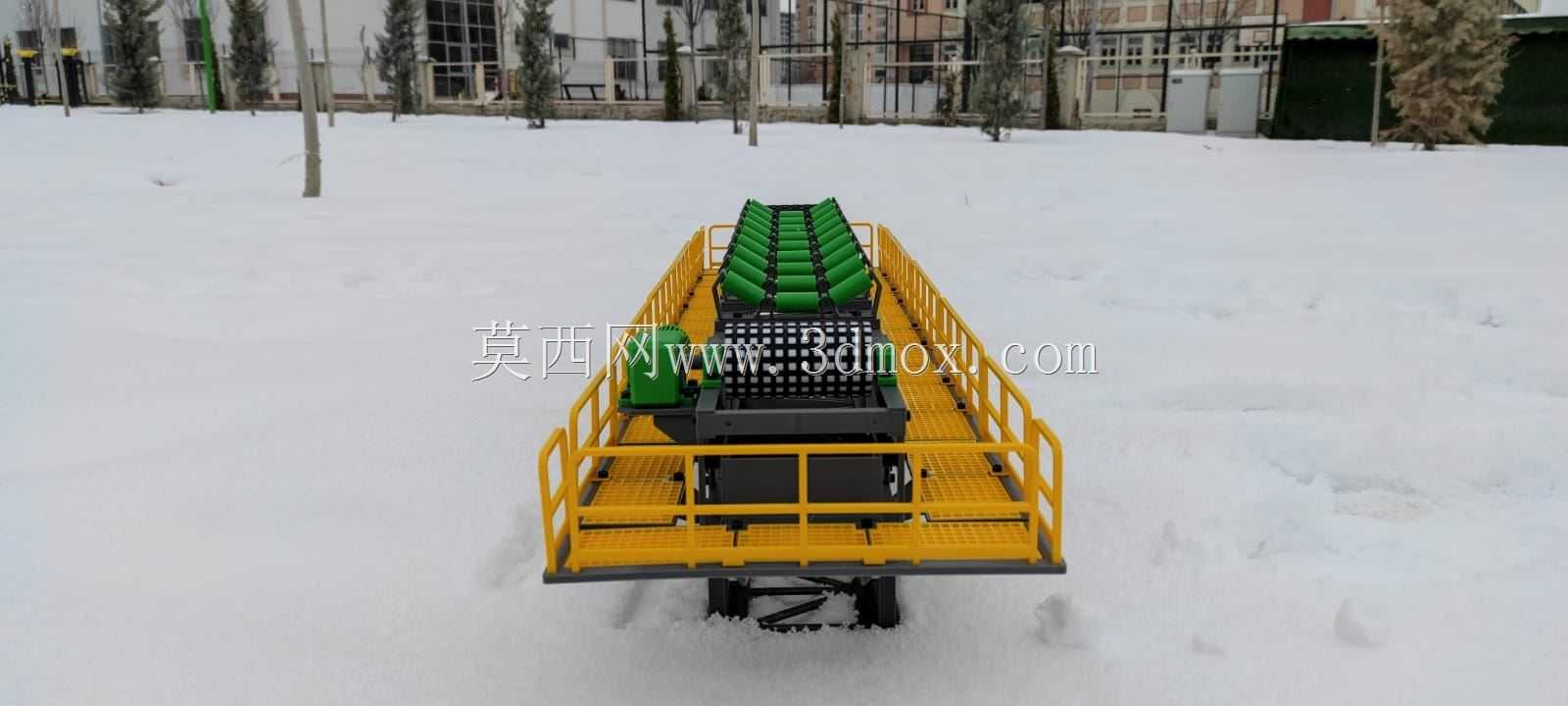

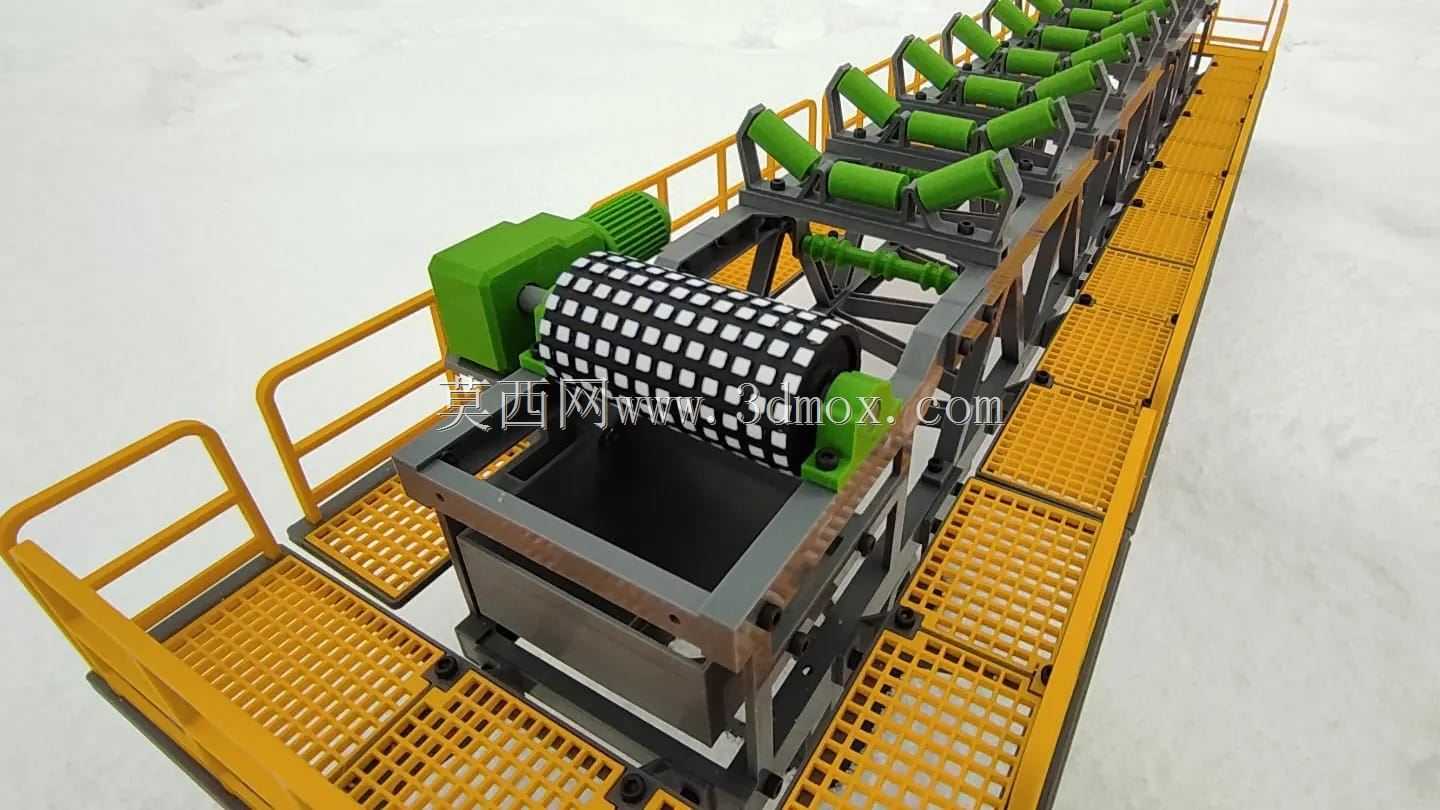

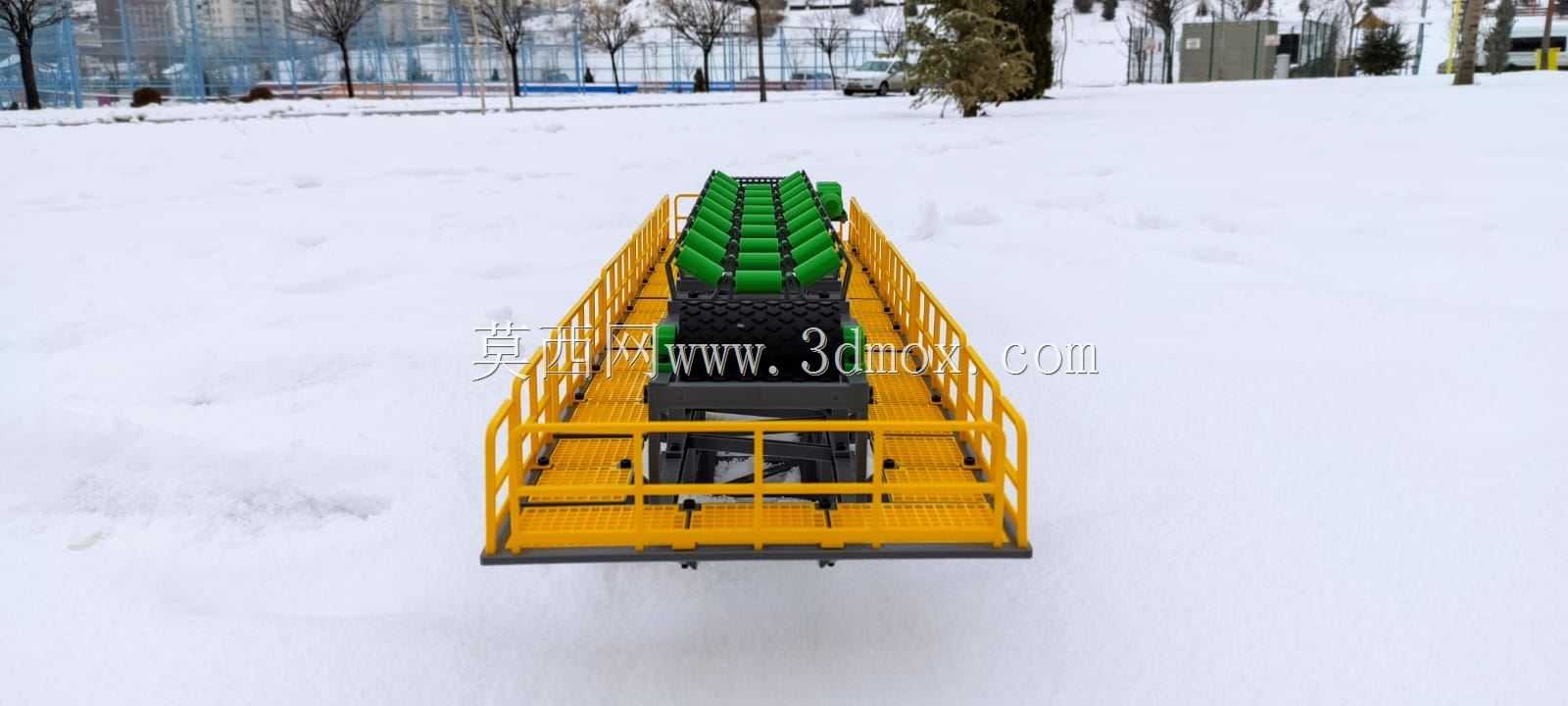

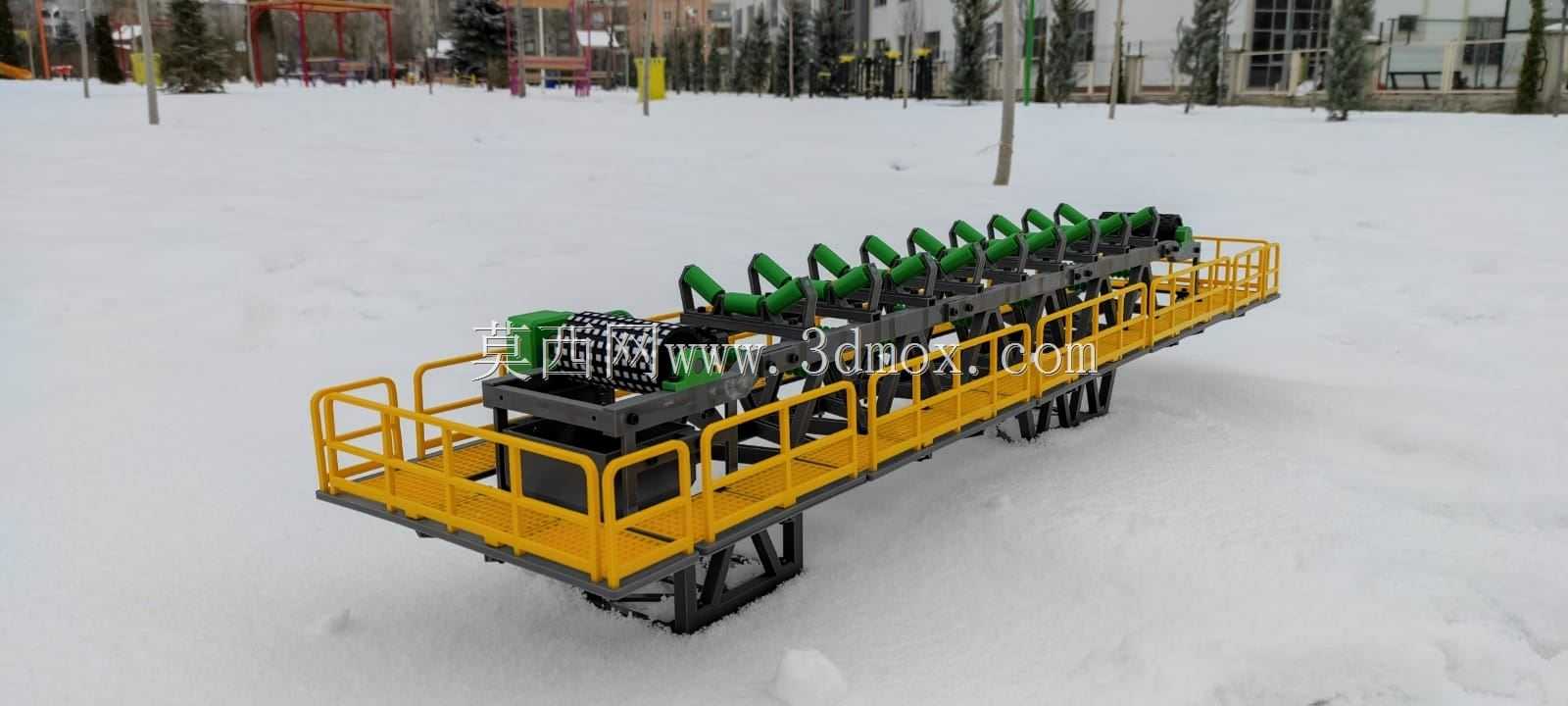

　　传动滚筒表面采用菱形胶面结构，能提升与输送带之间的摩擦系数，避免重载启动时出现打滑丢转的问题；底盘两侧通长设置格栅板走台与黄色安全护栏，走台格栅采用防滑冲孔结构，运维人员可沿走台完成托辊更换、输送带纠偏、润滑点检等日常作业，护栏高度符合工业安全防护规范，能避免运维人员靠近运行的输送带发生机械伤害。设计思路上，整个底盘采用模块化分段设计，每段机架长度适配标准运输集装箱的内部尺寸，现场安装时仅需要通过法兰螺栓拼接各段机架，不需要现场大量焊接作业，能大幅缩短现场安装周期；托辊支架采用螺栓连接的可调结构，安装时可通过调整支架的安装位置补偿机架焊接带来的形位公差，运行过程中如果出现输送带跑偏，也可以通过调整托辊组的倾斜角度快速完成纠偏，

　　不需要切割重焊支架；驱动端的安装底座预留了长条形调整孔，可通过调整螺栓改变减速电机与滚筒的中心距，实现输送带张紧度的调节，适配不同伸长率的输送带材质。从安装边界来看，这类底盘的支腿采用下宽上窄的门型结构，支腿底部预留地脚螺栓安装孔，安装时需要在基础上预埋对应规格的地脚螺栓，基础平面的水平度误差需要控制在千分之二以内，避免机架倾斜导致输送带长期跑偏磨损；两侧走台的外边缘距离输送带中心线的宽度预留了足够的运维操作空间，安装时需要确认走台外侧与周边建筑、其他设备的安全净距不小于0.8米，满足运维通道的安全要求；驱动端的安装位置需要预留减速电机的散热空间与检修拆卸空间，不能紧贴墙体或其他设备布置，避免后期维护时无法拆卸电机、滚筒等部件。

　　整个底盘的受力设计充分考虑了满载物料、输送带自重、托辊转动载荷、运行冲击载荷的组合工况，主框架的型钢选型经过挠度校核，满载时机架的最大下挠量不超过跨度的千分之五，避免长期运行出现机架永久变形，影响输送带的正常运行；护栏与走台的连接采用满焊结构，能承受运维人员作业时的侧向冲击力，不会出现护栏松脱的安全隐患。
