窄幅平皮带物料输送设备结构设计

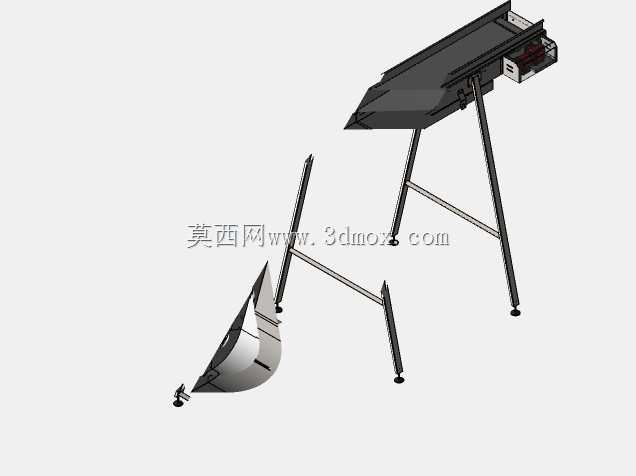

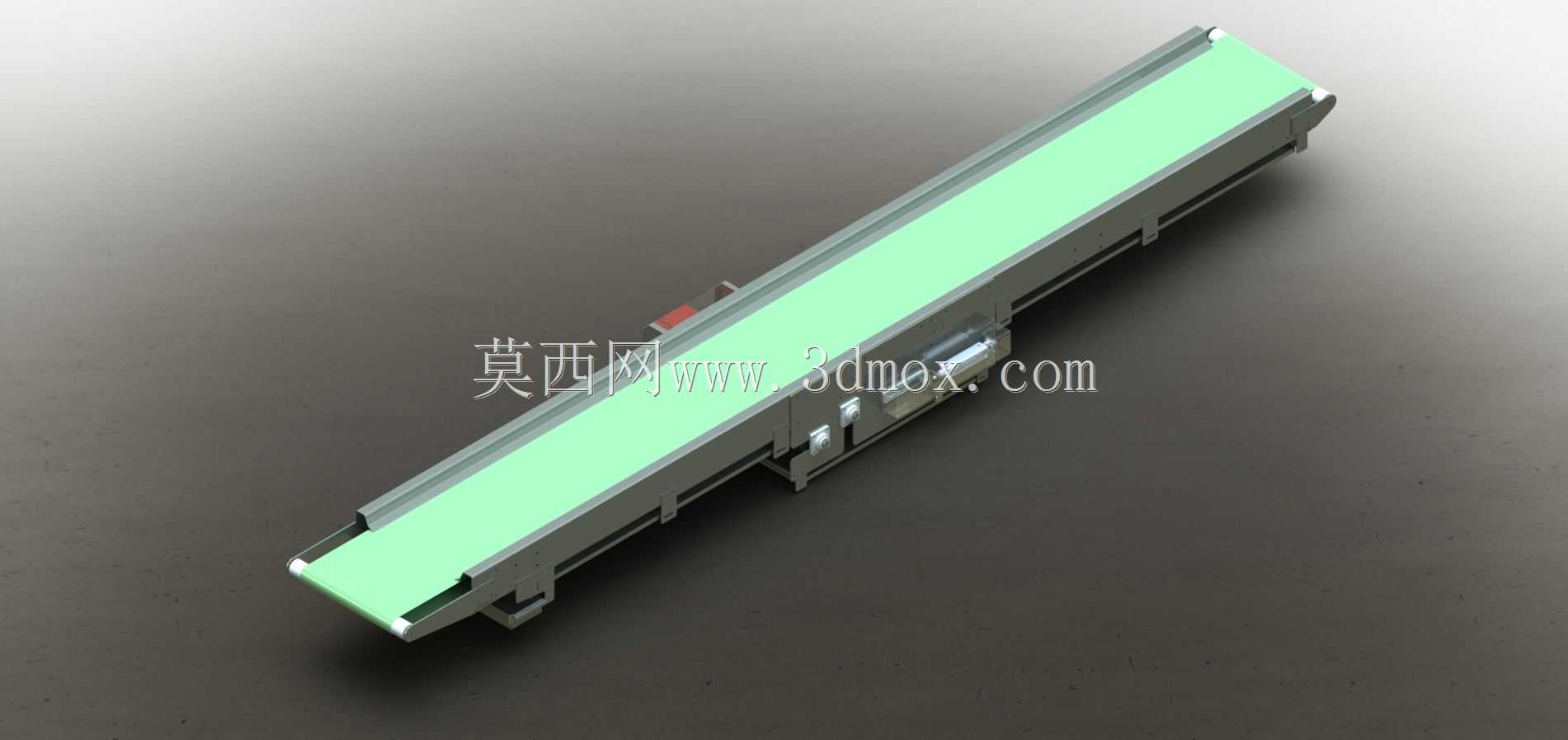

　　这款窄幅平带输送设备，主要面向电子组装、小五金分拣、轻工包装这类对输送节拍、工位对接精度有要求的生产场景，在3C产品组装线、小零件检测工位、包装线前段进料环节适配性极强，能完成零散小尺寸工件在不同工序间的平稳转运，避免工件在输送过程中出现卡滞、滑落、磕碰刮花的问题。从结构设计逻辑来看，整体采用一体化铝型材作为主体承载框架，摒弃了传统焊接机架的笨重设计，框架两侧的型材槽直接作为皮带侧边的导向限位结构，省去了额外加装导向条的工序，既压缩了整体设备宽度，也降低了加工装配的累计误差。皮带选用浅绿色哑光PVC平带，表面摩擦系数适中，既可以保证纸质包装盒、小型塑胶件、冲压小五金件在输送过程中不会因为启停惯性出现滑移，

　　也不会因为摩擦力过大导致工件在末端挡停时出现表面磨损，皮带内侧做了防静电处理，适配电子元器件输送时的静电防护要求，避免静电击穿敏感器件。驱动端布置在设备单侧的端部，采用集成式减速电机直驱驱动辊筒，没有额外的链传动或者皮带传动结构，减少了中间传动环节的功率损耗，也降低了后期维护时的易损件数量，驱动辊筒表面做了菱形滚花处理，增大和皮带内侧的接触摩擦力，避免重载启动时出现皮带打滑丢转的问题。从动端设置了张紧调节结构，通过端部的调节螺栓可以微调从动辊筒的轴向位置，既可以调整皮带的张紧度，也能纠正皮带长期运行出现的跑偏问题，调节行程控制在合理范围，不会因为过度张紧导致皮带拉伸变形、辊筒轴承负载过大。设备的支撑脚采用可调节脚杯结构，

　　安装时可以根据现场对接的工位高度调整整体设备的水平度和高度，适配不同高度的生产设备对接需求，脚杯底部的橡胶垫可以缓冲设备运行时的轻微振动，避免振动传递到地面或者相邻工位影响检测、组装工序的精度。从安装边界来看，整体设备宽度控制在较窄的尺寸范围，适合在空间紧凑的生产线旁布置，不会占用过多的车间通道空间，设备长度可以根据实际工位间距进行模块化拼接延伸，端部的对接结构可以直接和其他输送段、转弯机、提升设备无缝衔接，不需要额外做过渡连接板。设备侧边预留了传感器安装槽位，可以根据实际工艺需求加装光电传感器、计数传感器、到位挡停机构，满足定距输送、工件计数、工位挡停的自动化控制需求，不需要在框架上额外钻孔加工，降低现场改造的工作量。

　　在实际选型应用中，这类窄幅平带输送机的输送速度可以通过配套的调速器进行无级调节，适配不同生产节拍的需求，低速运行时运行平稳无爬行，高速运行时皮带无明显抖动，输送面的平面度控制在合理公差范围内，不会因为皮带下垂导致工件输送姿态偏移。和传统的滚筒输送机相比，平带结构的输送面没有间隙，不会出现小尺寸工件卡入辊筒间隙的问题，适合输送尺寸较小、厚度较薄的工件；和链板输送机相比，整体运行噪音更低，自重更轻，安装移动更加便捷，适合轻工行业频繁调整生产线布局的使用需求。设计过程中对辊筒的同轴度做了严格控制，两端的轴承座采用内嵌式安装，保证辊筒转动时无径向跳动，避免皮带运行时出现周期性的跑偏，皮带下方设置了连续的支撑托板，托板采用耐磨高分子材料制作，既可以支撑皮带避免长距离输送时皮带下垂，也能降低皮带和托板之间的摩擦阻力，减少电机的运行负载，延长皮带的使用寿命。设备的电气布线全部隐藏在框架的型材槽内，外侧用盖板封盖，避免布线外露积灰、被工件剐蹭，整体外观整洁，也符合生产车间的安全规范要求，不会出现电线外露导致的安全隐患。
