工业用平板不锈钢防护外壳结构设计

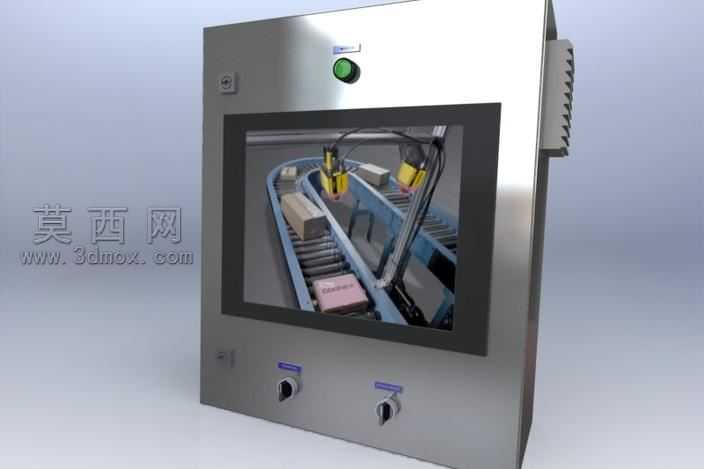

本作品为工业场景使用的平板电脑不锈钢防护外壳三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，从外壳整体轮廓到各安装位细节均做了精准的尺寸约束，确保各部件装配间隙控制在合理公差范围内。渲染阶段采用金属材质真实质感还原，针对不锈钢壳体做了拉丝金属材质调校，表面粗糙度、反光度参数匹配工业级不锈钢板材的真实物理特性，屏幕区域做了高透玻璃材质设置，可清晰呈现屏幕内部显示的工业产线画面，按钮、接口部位分别采用哑光工程塑料、金属镀层材质区分，整体渲染光影柔和，真实还原工业设备外壳的厚重质感。结构设计上，外壳采用一体化折弯成型的不锈钢主体框架，正面预留嵌入式屏幕安装槽，屏幕周边做了密封压边结构，可适配工业场景的防尘防水需求；壳体上部设置带防护圈的控制按钮安装位，下部预留两个带标识的锁具接口，可实现外壳的快速开合维护；壳体侧面设计了散热格栅结构，兼顾内部平板设备的通风散热需求与壳体整体结构强度，背部预留壁挂安装孔位，可直接固定在工业设备、车间墙面等安装场景。设计思路围绕工业场景的实用需求展开，摒弃消费类平板外壳的轻薄设计取向，优先保障壳体的抗冲击、防腐蚀、易维护特性，不锈钢材质的选用可适配车间多油污、多粉尘、存在磕碰风险的使用环境，嵌入式安装结构可将平板牢牢固定在壳体内，避免设备脱落损坏，接口与锁具的布局充分考虑一线操作人员的使用习惯，按钮位置符合站立操作的人体工学高度，锁具开启无需额外专用工具，可快速打开壳体完成内部设备的调试与维护，整体结构在保障防护性能的同时尽可能压缩壳体整体厚度，避免占用过多安装空间，各边角均做了圆角钝化处理，避免安装使用过程中剐蹭操作人员，兼顾实用性与安全性。
