塞贝克效应驱动的泡沫加热装置结构设计

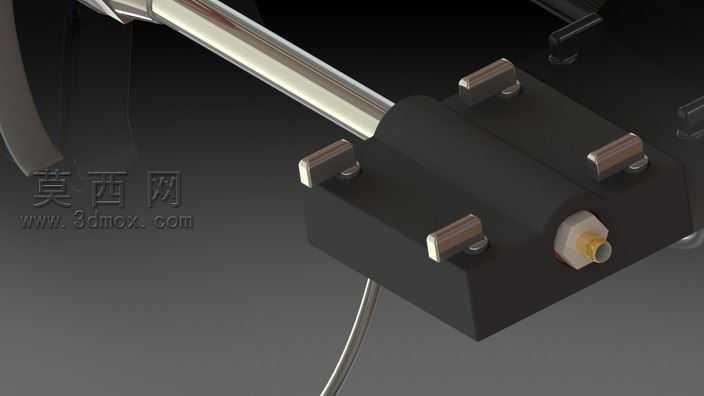

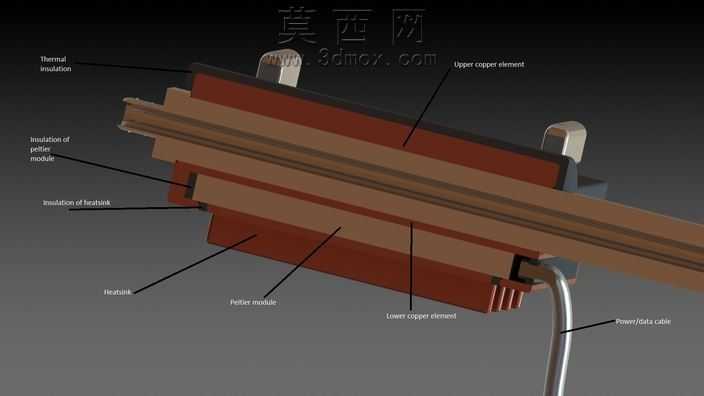

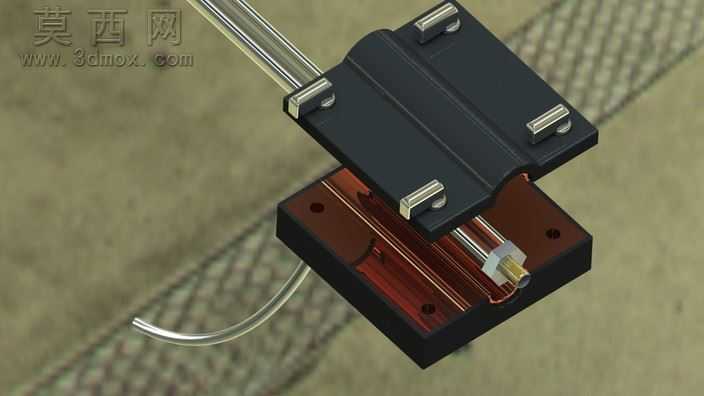

本模型采用SolidWorks完成全参数化三维建模，整体围绕塞贝克效应的热-电转换特性展开结构设计，核心加热模块采用方块式集成化布局，主体外壳做了规整的倒角处理，既避免装配过程中的锐边磕碰，也适配紧凑的安装空间需求。建模阶段对核心部件做了精细化的特征还原：顶部的四组金属压接件采用拉伸+阵列特征完成，每个压接件的安装孔位、压接端面的弧度都做了1:1的尺寸匹配，保证装配时可以稳定固定内部的塞贝克元件组；侧部伸出的金属导杆做了同轴度约束，还原了导杆与主体安装孔的间隙配合关系，导杆表面做了金属拉丝质感的材质映射，还原金属杆件的哑光金属质感；侧端的流体接口做了分层结构设计，外层的六角锁紧螺母、中层的密封垫圈、内层的导流通道都做了独立的实体建模，接口处的黄色标识环也通过外观面的颜色区分做了还原，清晰展示管路对接的安装定位。渲染阶段采用工作室暗调环境光，主体黑色外壳赋予哑光工程塑料材质，调整材质的粗糙度参数还原工业塑料的微磨砂质感，金属部件分别赋予不锈钢、黄铜两类金属材质，通过调整反射率、高光参数区分不同金属件的外观差异，让整体渲染效果清晰呈现各部件的结构边界。设计思路上充分考虑装置的功能特性，依托塞贝克元件可实现加热与冷却双向调控的特点，预留了温度传感器的安装位，可适配外接温控调节系统，支持设定恒定加热温度，当温度达到阈值后自动通断电调控，温度降至设定下限后自动重启激活，无需额外配置复杂的换热管路即可实现精准的泡沫温度调控。模型同时还原了装置的快装适配结构，主体底部预留了通用安装接口，可适配不同规格的安装支架，无需额外改装即可搭载到不同的泡沫加工工位上，整体结构集成度高，零部件数量少，加工制造难度低，可直接用于泡沫加热工况的结构验证、装配模拟以及教学演示场景，完整还原了塞贝克式泡沫加热器的工作原理与装配逻辑。
