SFMB-556枪口制退器三维结构设计

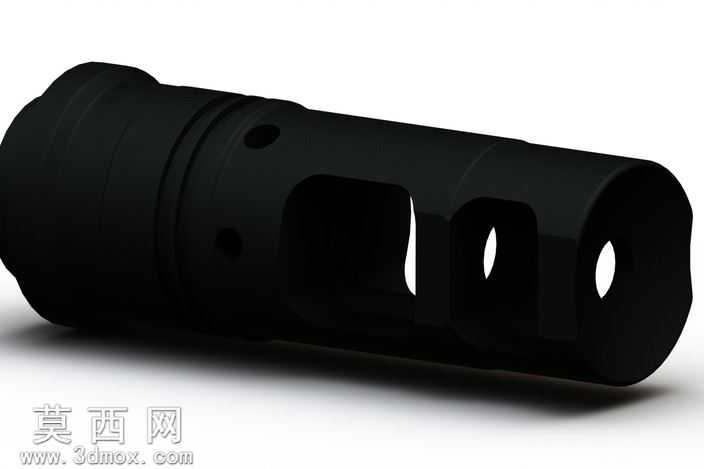

本作品为SFMB-556枪口制退器的三维建模设计成果，建模过程依托SolidWorks平台完成，整体采用参数化建模思路，严格遵循枪械配件的尺寸适配逻辑，保证制退器与对应口径枪管的装配精度。模型整体为同轴回转体基础结构，外轮廓做了多段阶梯式柱面设计，不同直径段的过渡处采用圆角平滑处理，避免应力集中问题，同时兼顾外观的硬朗质感。结构设计上，主体侧壁开设多组不同形态的导流开孔，包含大尺寸方形侧开孔与椭圆形泄压孔，开孔位置经过对称排布设计，能够在枪械击发时引导火药燃气向侧后方定向喷出，借助燃气反作用力抵消部分枪口上跳与后坐力，实现制退稳枪的核心功能。建模过程中对内部螺纹段与底部衣领装配结构做了合理省略，仅保留核心的外部功能结构与主体腔体，既突出展示制退器的外部导流设计特征，也降低了非核心结构的建模冗余。材质渲染阶段采用哑光黑色金属材质，模拟真实枪械配件的磷化处理表面质感，调整材质的粗糙度与金属度参数，还原钢制零件经表面处理后的低反光哑光效果，渲染时添加柔和的环境光与定向主光源，清晰呈现制退器表面的轮廓转折与开孔结构的光影层次，让模型的结构细节能够直观展现。设计过程中重点考量了制退器的重量平衡，通过侧壁开孔的排布在保证结构强度的前提下实现减重，整体结构对称度严格控制，避免射击时因气流不对称导致的枪口偏移，兼顾功能实用性与结构合理性，完整还原了该款枪口制退器的核心设计特征。
