造纸生产线用钢丝绳张紧调节装置

　　在造纸生产线的连续化运行场景中，湿纸幅、干网以及传动钢丝绳的张力稳定性直接决定了成纸的匀度、幅宽一致性以及设备连续运行时长，这套张紧调节装置正是针对长网造纸机、多缸造纸机的传动段钢丝绳张力恒定需求设计的配套功能部件。从实际产线的安装工况来看，该装置通常布置在造纸机传动侧的机架立面，上下两组安装支脚预留了与型钢机架适配的螺栓过孔，安装时无需对原有主机架做大规模焊接改造，仅需通过匹配螺栓即可完成定位固定，整体安装边界的横向占用空间控制在两个导向轮中心距的合理范围内，纵向延伸长度可根据现场钢丝绳的走线行程做适配调整，不会与周边的刮刀装置、烘缸端盖、导辊轴承座产生运动干涉。

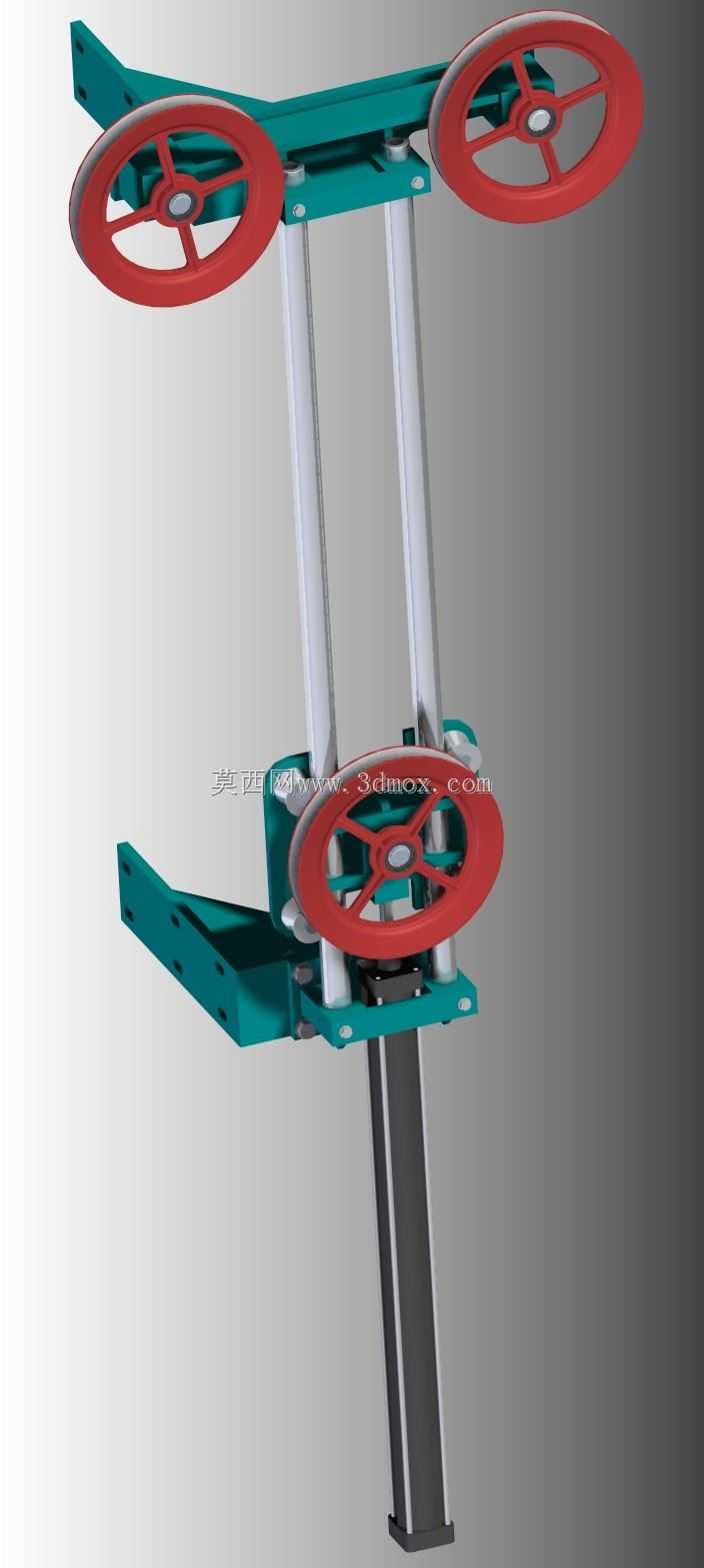

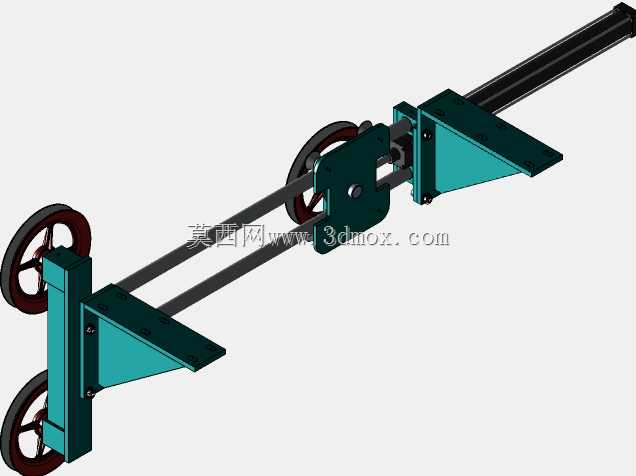

　　装置的核心功能是动态补偿钢丝绳在长期运行中出现的塑性伸长、张力衰减问题，避免因钢丝绳松弛导致的传动打滑、走偏、跳齿等故障。结构设计上采用了三个带轮缘的导向轮作为钢丝绳的承托与转向部件，轮体边缘做了凸起的挡边结构，能够限制钢丝绳在运行过程中的径向窜动，防止钢丝绳从轮槽中脱出；轮体与中心轴之间配置了低阻力的转动副，在钢丝绳高速运行时可随动转动，减少钢丝绳与轮面的滑动摩擦，降低钢丝绳的磨损失效速率。中间的导向轮安装在可沿两根垂直导向柱滑动的活动支架上，活动支架与上下固定支架之间预留了足够的滑动行程，可根据钢丝绳的实际张紧需求调整活动支架的位置，改变钢丝绳的包角与走线长度，从而实现张力的精准调节；两根平行布置的导向柱采用圆柱光轴结构，表面做了硬化处理，活动支架与导向柱配合的部位设置了耐磨衬套，长期滑动调节过程中不会出现卡滞、偏磨的问题，保证张力调节过程的平顺性。

　　上下两组固定支架采用了折弯成型的钢板焊接结构，支架上开设了多组安装孔位，既可以适配不同直径的导向柱安装，也能根据现场的走线需求调整导向轮的横向安装位置，适配不同幅宽造纸机的传动钢丝绳布局。从结构受力角度来看，整个装置的受力路径清晰：钢丝绳的张紧力通过导向轮传递到活动支架与固定支架，最终通过支架的安装螺栓传递到造纸机的主机架上，所有承力部位的板材厚度都经过受力核算，在满负荷张紧状态下不会出现结构变形，保证张力调节的精度稳定性。

　　在实际产线运维过程中，这套装置的调节逻辑非常简便，运维人员无需拆解周边的防护部件，仅需调整活动支架的锁紧位置即可完成张力校准，相比传统的固定式张紧轮结构，可调节行程更大，对钢丝绳伸长量的补偿能力更强，能够大幅降低钢丝绳的张紧调整频次，减少产线的非计划停机时间。导向轮的轮槽尺寸与常用的造纸机传动钢丝绳直径做了适配设计，钢丝绳嵌入轮槽的深度控制在绳径的三分之一左右，既能够保证足够的导向限位能力，也不会因为嵌入过深导致钢丝绳与轮槽侧壁产生额外摩擦。整个装置的外露结构件都做了防锈涂装处理，能够适应造纸车间高湿、有少量纸浆飞沫的工作环境，避免长期运行过程中出现锈蚀卡滞的问题。
