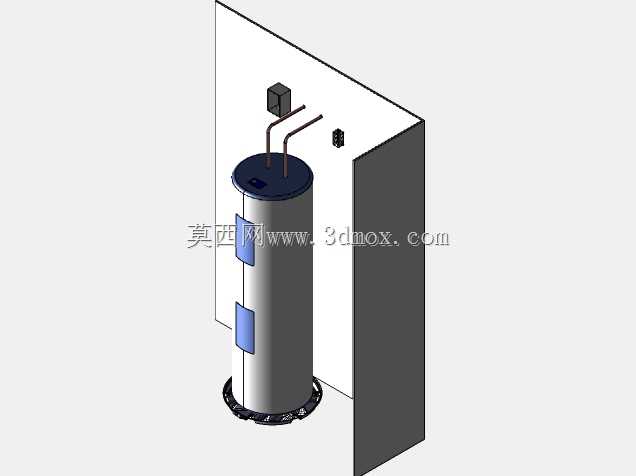

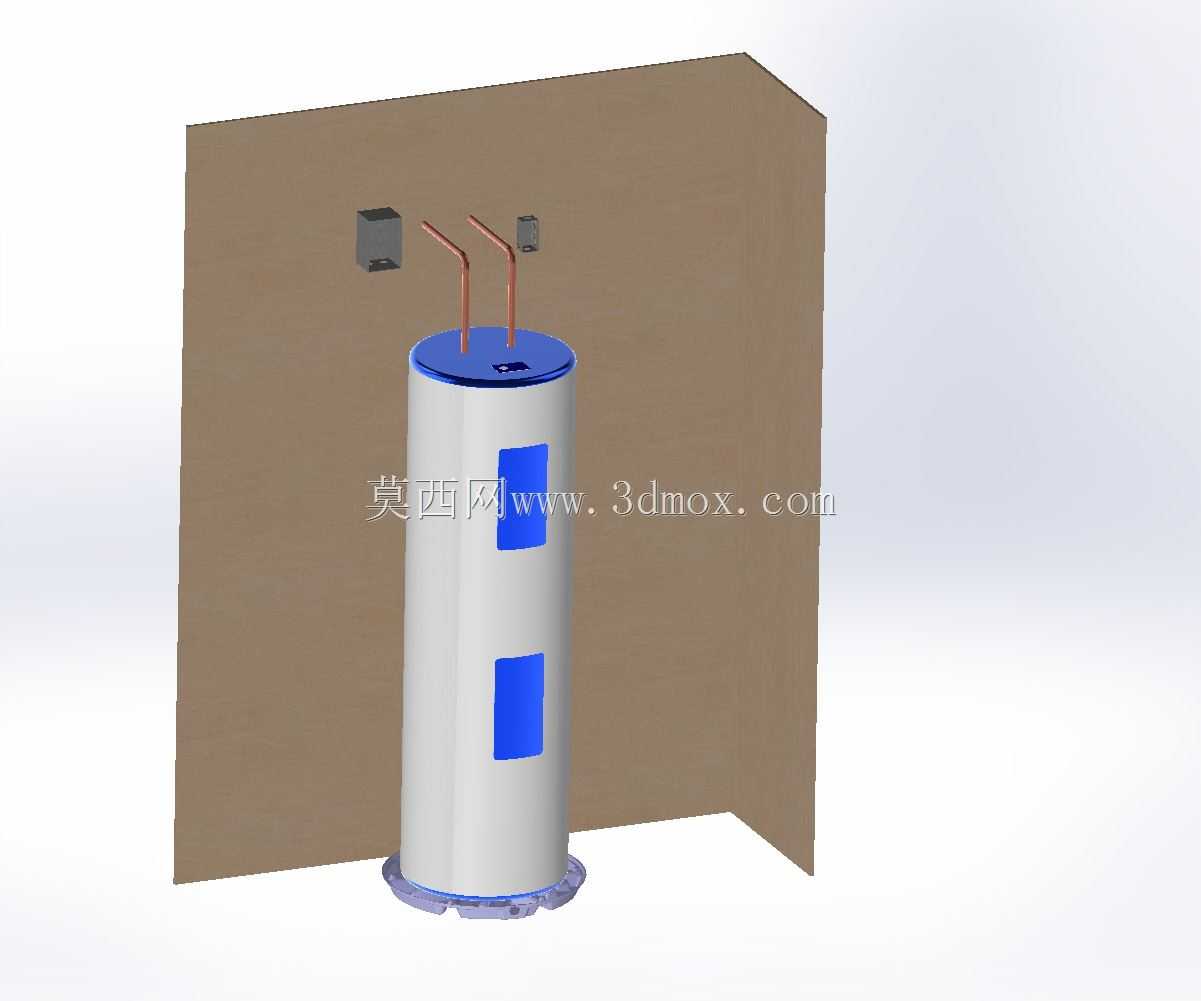

立式52加仑热水储箱及墙面安装结构

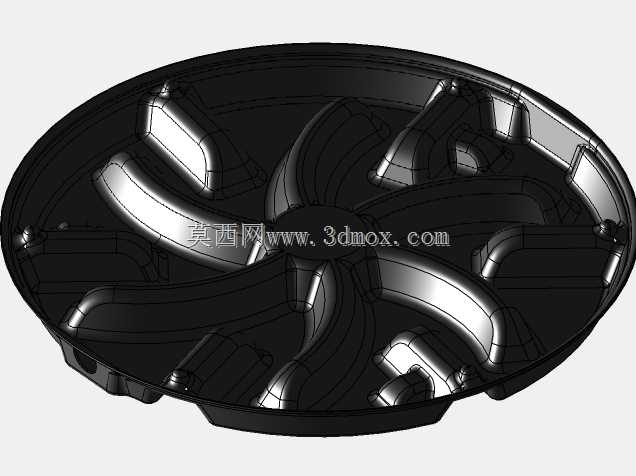

　　这套立式储水设备的安装结构，主要适配民用住宅、小型商用场所的集中热水供给场景，日常承担生活热水的存储、稳压输出功能，可匹配电加热、太阳能换热、空气源热泵等多种前端热源，作为热水系统的末端储水单元使用。从结构设计来看，主体采用立式圆柱罐体构型，52加仑的额定容积刚好覆盖3-5人家庭的日常热水使用峰值需求，圆柱形态的罐体在加工阶段可通过卷板焊接工艺实现批量生产，同时圆柱曲面能均匀承受内部水压，相比方形罐体减少应力集中点，长期承压使用的结构稳定性更优。罐体底部设置了环形承托底座，安装时底座直接与地面接触，承担罐体满水状态下的全部竖向载荷，避免罐体直接接触地面出现锈蚀、磕碰损伤，同时底座预留的微调间隙可适配地面微小的不平整，

　　无需额外做高精度地面找平即可完成安装定位。罐体顶部的端盖上预留了两个管路接口，分别对应冷水进水与热水出水通路，接口处延伸出的紫铜管路直接向上接入墙面预埋的管线系统，紫铜材质的管路兼具良好的导热性与耐腐蚀性，弯折后可保持稳定的形态，适配墙面预留接口的位置偏差，降低现场安装的对位难度。墙面侧的安装结构包含两个嵌入式接线/管路固定盒，预埋在墙体内部，与罐体顶部的管路位置一一对应，安装时无需在墙面额外开槽走明管，保证安装完成后墙面的整洁度，同时固定盒可对管路接头处做防护，避免外力磕碰导致接口渗漏。罐体侧面设置了两个检修口，分别对应不同高度的内部功能组件，日常维护时无需拆卸整个罐体端盖，仅需打开对应位置的检修口即可完成内部组件的检查、更换，

　　大幅降低后期运维的操作难度。设计阶段充分考虑了安装边界的适配性，罐体整体的竖向高度、横向直径均参考常规住宅卫生间、设备阳台的预留空间尺寸设定，安装后罐体与两侧墙面预留足够的操作间隙，满足日常检修、管路拆装的操作空间需求；罐体与后方墙面的间距经过精准核算，既保证管路弯折的最小曲率半径符合管路安装规范，避免管路死折导致水阻增大，又不会过多占用室内可用空间。罐体表面的蓝色标识块分别对应水位观察、温度检测的安装点位，现场安装时可直接在对应点位加装传感器，无需额外在罐体表面开孔，减少罐体渗漏的风险点。整套安装结构的受力逻辑清晰，竖向载荷全部由地面底座承担，墙面固定件仅承担管路的定位与横向限位作用，避免罐体满水时的重量全部加载在墙面预埋件上，降低墙面承重不足导致的安装脱落风险。在管路连接设计上，进水口位于低位、出水口位于高位的布局，可保证罐体内部的冷热水分层稳定，避免冷水进入罐体后直接混合上层热水，提升热水的输出效率，减少无效的热量损耗。
