六绳8mm规格SED配重导向滑轮结构

　　这款滑轮结构主要面向垂直升降类设备的配重系统设计，适配直径8mm的绳索，可同时容纳6根绳索同步走线，常见于高速电梯、施工升降机、重型货梯以及部分起重提升设备的对重导向环节，核心作用是在配重块上下往复运行过程中，为多根牵引绳索提供稳定的导向支撑，避免绳索在运行过程中出现相互干涉、跳槽、偏磨的问题，同时将绳索的弯折角度控制在合理区间，降低绳索反复弯折带来的疲劳损耗，延长整套牵引系统的使用寿命。

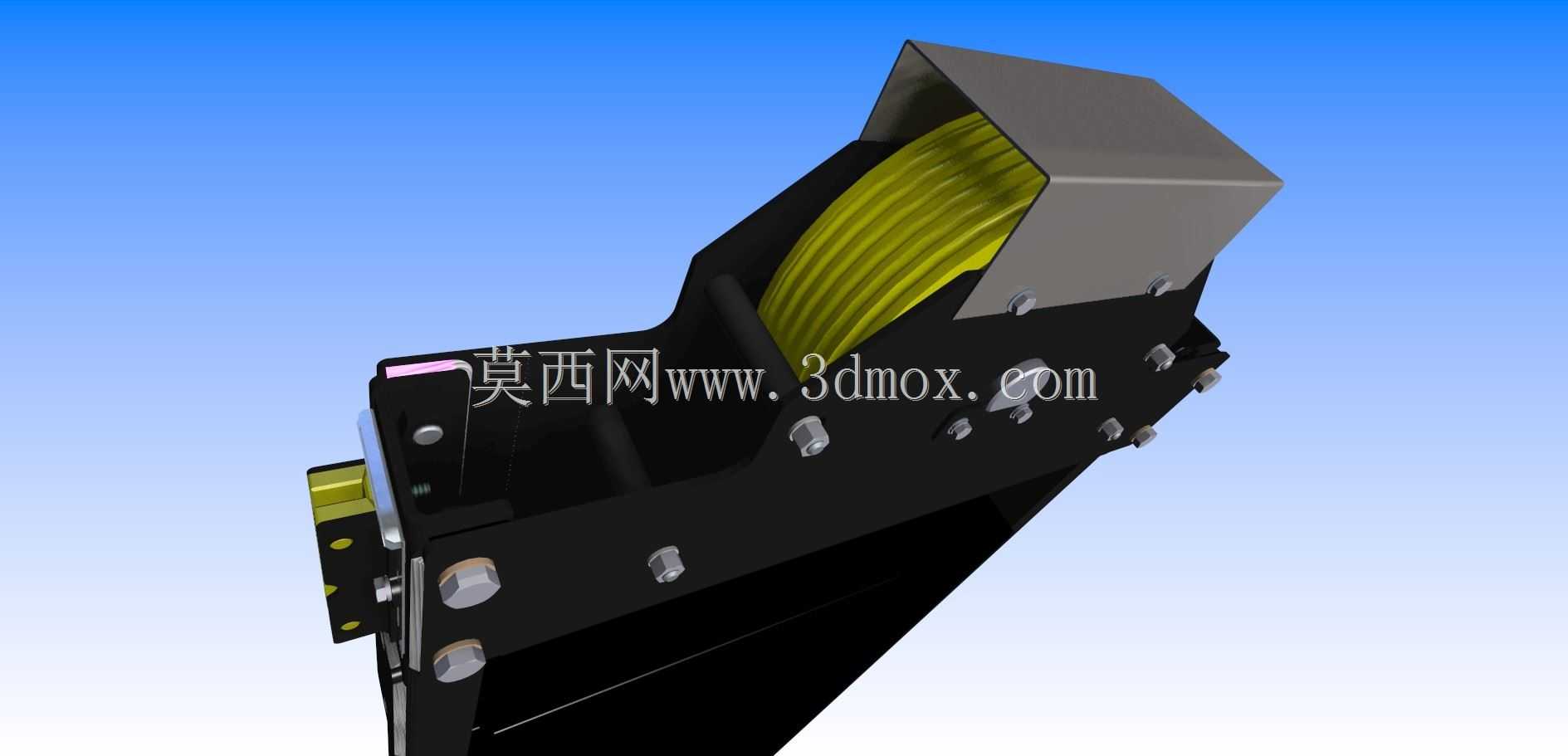

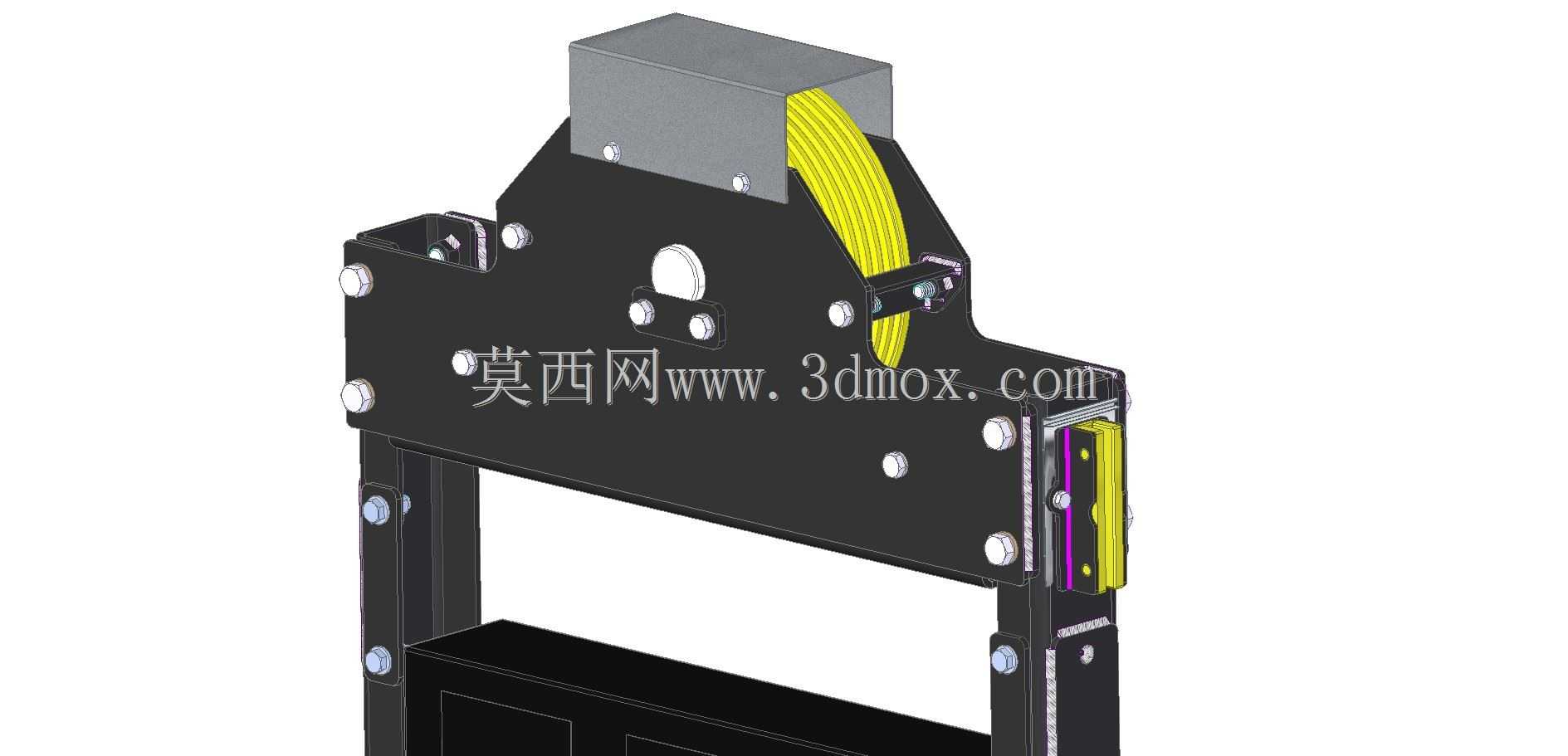

　　从实际安装场景来看，该滑轮组件的安装基座采用一体化折弯焊接结构，整体为L型安装面，可直接通过螺栓固定在对重架的侧方安装位上，安装面预留的螺栓孔位采用长圆孔设计，允许安装时进行±3mm的位置微调，抵消现场安装的机架焊接误差，降低装配对位难度。滑轮外侧设置的半封闭防护罩采用折弯钢板成型，防护罩覆盖滑轮的上半周以及绳索入槽的两侧区域，既可以避免运行过程中外部杂物落入绳槽造成绳索卡滞，也能防止检修过程中人员衣物、工具意外卷入转动的滑轮，同时防护罩的开口方向完全匹配绳索的进出走向，不会对绳索的正常走线造成干涉。

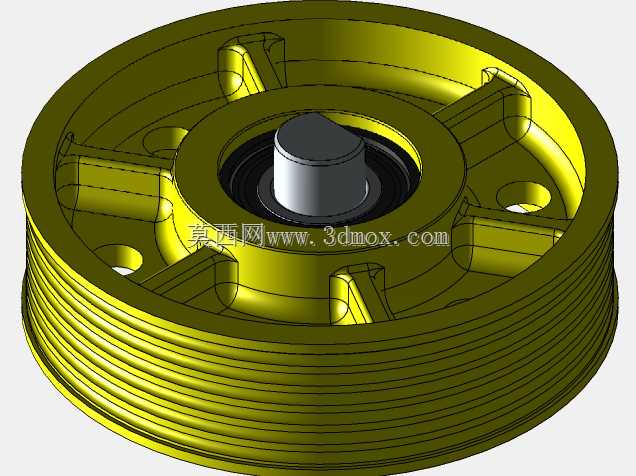

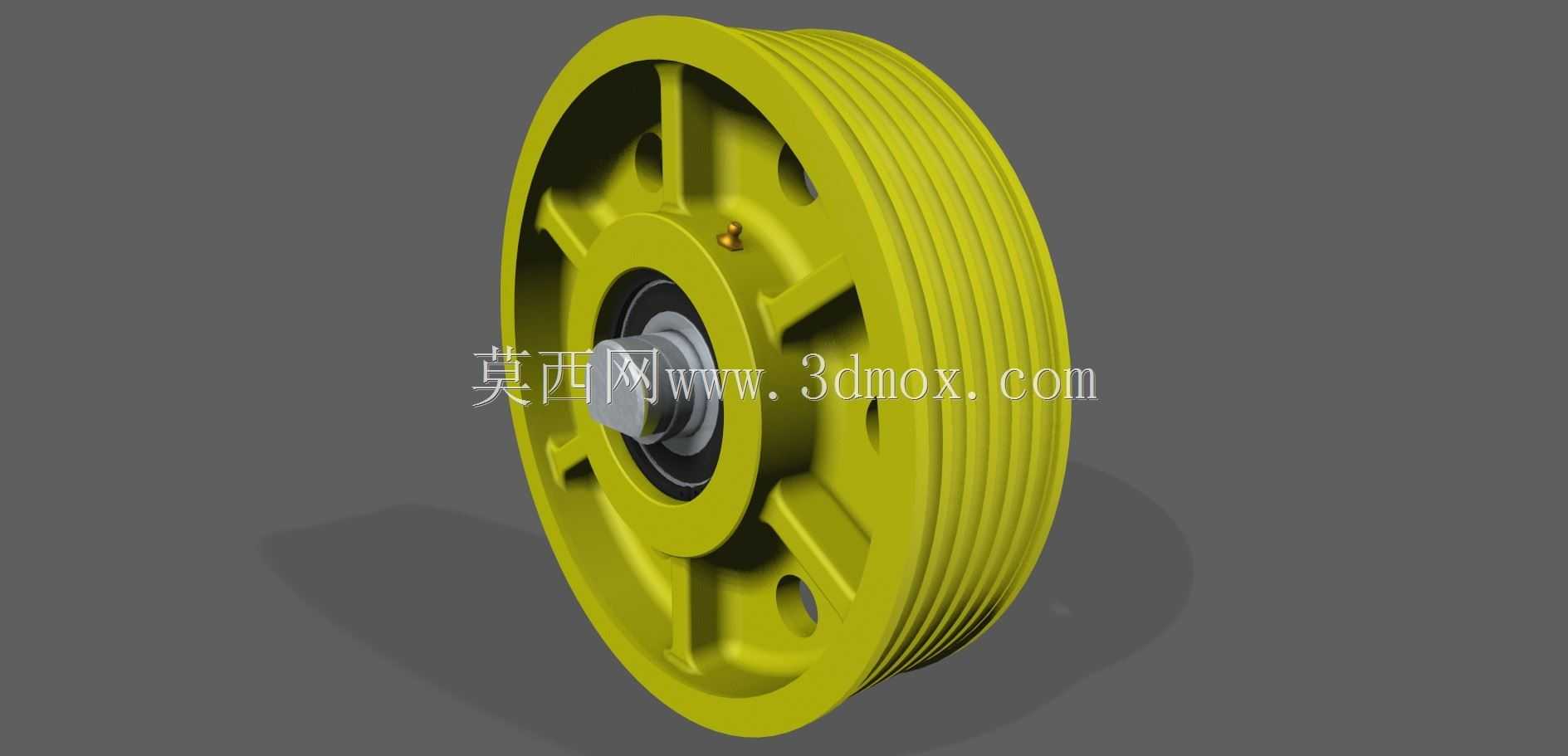

　　设计过程中，滑轮的绳槽采用多道等距排布的圆弧槽结构，每道绳槽的圆弧半径比8mm绳索半径大0.5mm，既可以保证绳索完全嵌入槽内，避免相邻绳索在运行过程中发生摩擦，也能让绳索在槽内有微小的自适应调整空间，抵消多根绳索长度细微偏差带来的受力不均问题。滑轮的轮体采用耐磨尼龙材质内嵌金属轮毂的结构，尼龙材质的绳槽可以降低绳索运行过程中的磨损，金属轮毂则通过轴承与固定芯轴连接，芯轴两端采用六角防转结构卡在基座的定位槽内，避免滑轮运行过程中芯轴跟转造成固定螺栓松动。

　　从安装边界尺寸来看，整个滑轮组件沿绳索走线方向的宽度为220mm，垂直安装面方向的突出高度为180mm，整体高度为310mm，安装时需要预留的最小维护空间为组件外轮廓向外扩展50mm，方便后期检修时拆卸防护罩、检查绳槽磨损情况以及更换轴承。基座下方预留的绳索导向缺口刚好对准对重架上的绳索固定端位置，绳索从滑轮槽引出后可以垂直向下连接到配重块的固定点，不会出现额外的偏角，保证每根绳索的受力方向始终与滑轮轴线垂直，降低运行过程中的附加载荷。

　　在结构细节处理上，所有金属结构件的边缘都做了倒角去毛刺处理，避免安装过程中划伤绳索表面，固定螺栓全部采用防松垫圈加双螺母的锁紧结构，适配设备长期往复运行的振动工况，避免螺栓松动造成结构移位。滑轮两侧的轴承采用密封型深沟球轴承，可在免维护的情况下长期运行，适配井道、厂房等多粉尘的使用环境，避免粉尘进入轴承造成卡滞。整个组件的装配公差控制在0.1mm以内，保证滑轮转动过程中径向跳动量不超过0.2mm，避免绳索在高速运行过程中出现抖动，提升整套升降系统的运行平稳性。

　　实际选型应用时，该滑轮单槽的额定承载能力为2kN，6槽整体可承受12kN的总载荷，适配额定载重1吨到2吨的垂直升降设备，安装时需要保证滑轮轴线与对重架的运行方向保持垂直，误差不超过0.5度，否则会造成绳索与绳槽侧壁的偏磨，缩短绳索使用寿命。日常运维过程中，只需要定期检查绳槽的磨损量，当绳槽深度磨损超过1mm时及时更换轮体，不需要对轴承进行额外注油维护，降低后期运维成本。
