HSK主轴自动夹紧内部结构设计

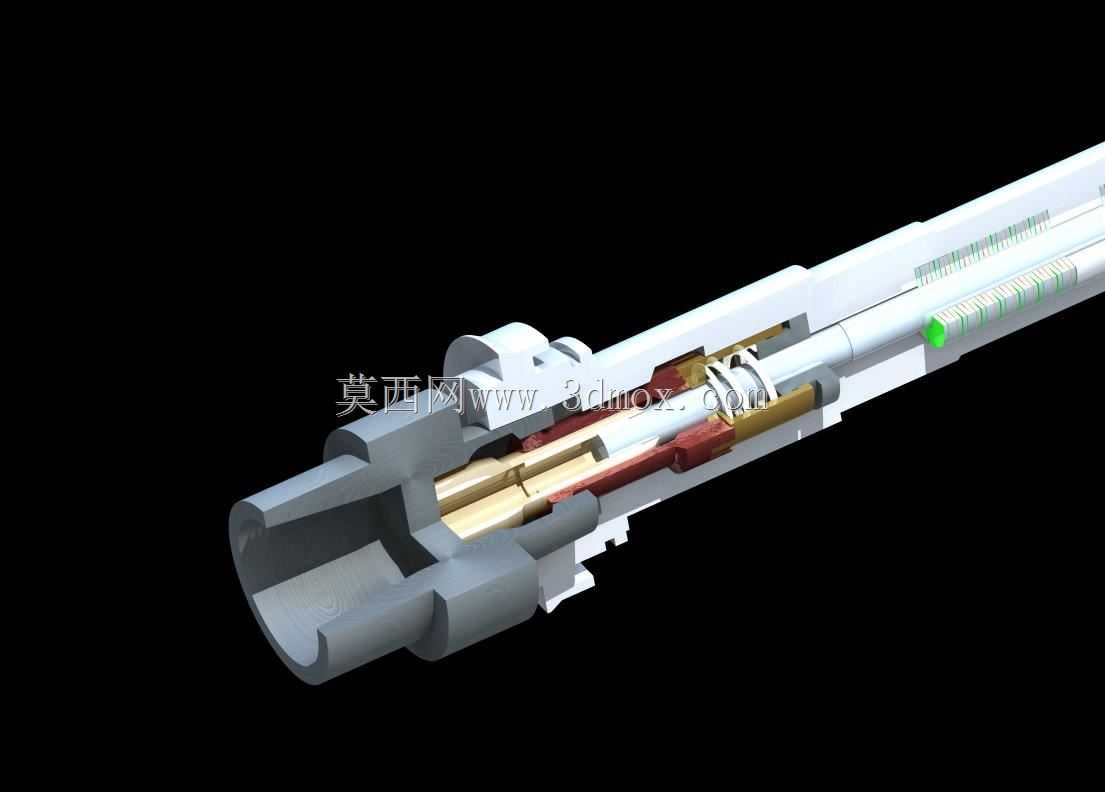

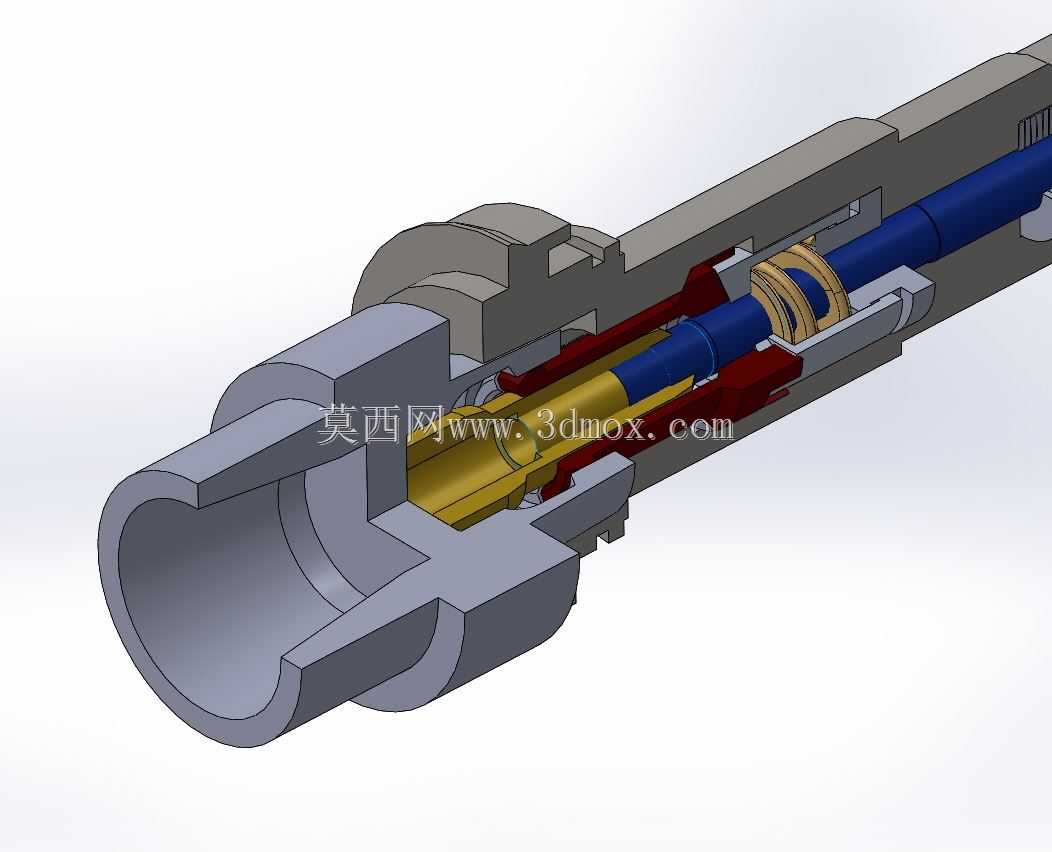

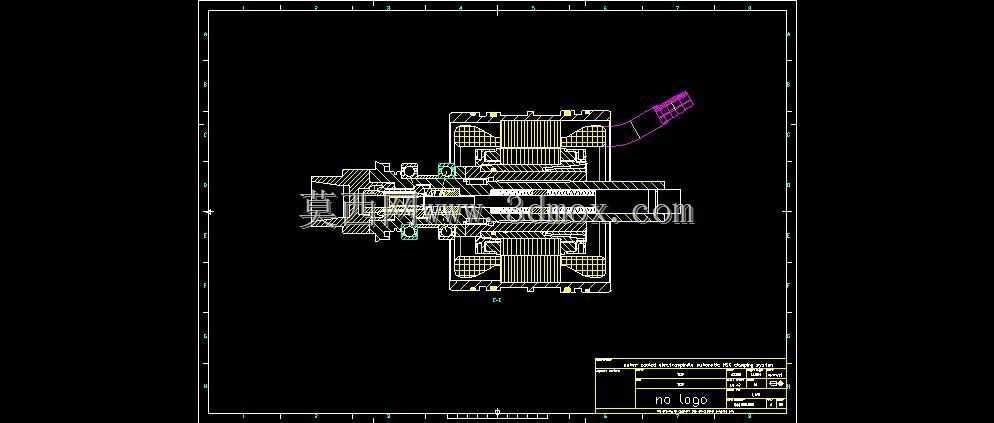

　　在高速数控加工场景中，主轴与刀具的连接刚性直接决定加工精度与切削稳定性，HSK刀柄凭借锥面与端面双重定位的特性，在一万转以上的高速铣削、磨削工况中应用占比逐年提升，这套HSK夹紧系统正是配套水冷电主轴开发的核心执行机构，承担刀具自动拉紧、切削扭矩传递、加工过程阻尼缓冲的核心功能。从结构剖面能清晰看到整套机构沿主轴轴向分层布置，最前端是HSK刀柄的对接接口，内锥面加工精度控制在IT4级以上，端面与锥面的垂直度公差不超过0.002mm，保证刀柄装入后能同时实现锥面定心、端面贴紧，避免高速旋转时因离心力导致的刀柄窜动。接口后方是弹性夹爪组件，采用多瓣式对称结构，材料选用高强度弹簧钢，表面做渗氮处理提升耐磨性，

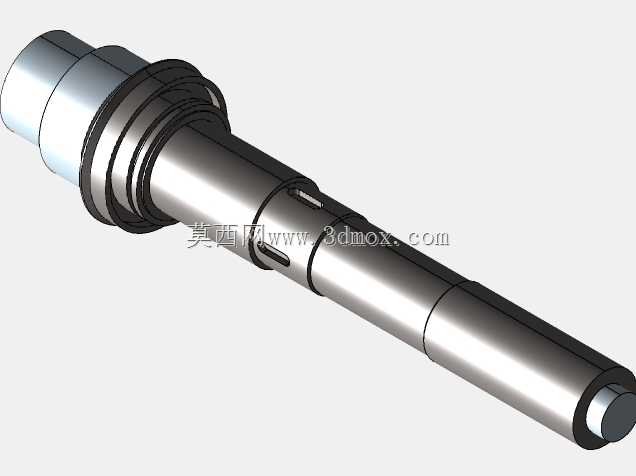

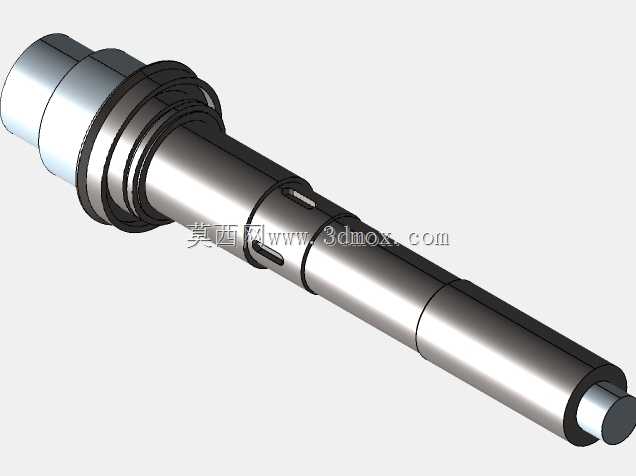

　　拉紧时夹爪均匀收缩抱紧刀柄尾部的拉钉，松开时靠内部的碟形弹簧复位顶出夹爪，整个拉紧行程控制在3mm以内，避免过大行程导致的机构响应滞后。夹爪组件后方是拉紧力传递杆，沿主轴中心通孔布置，杆身做动平衡校正，剩余不平衡量控制在G0.4级以内，适配最高两万转的主轴转速要求，传递杆与夹爪之间采用球面铰接结构，能自动补偿装配过程中产生的微小同轴度误差，避免拉紧过程中出现偏载导致的夹爪磨损不均。再往后是驱动与复位组件，采用多组叠合的碟形弹簧提供拉紧力，单组弹簧的预紧力经过精确计算，总拉紧力能达到12kN以上，足够满足大余量铣削时的扭矩传递需求，不会出现刀具打滑、掉刀的问题；松刀动作则通过后端的液压或者气动推杆推动传递杆向前，压缩碟形弹簧释放夹爪，

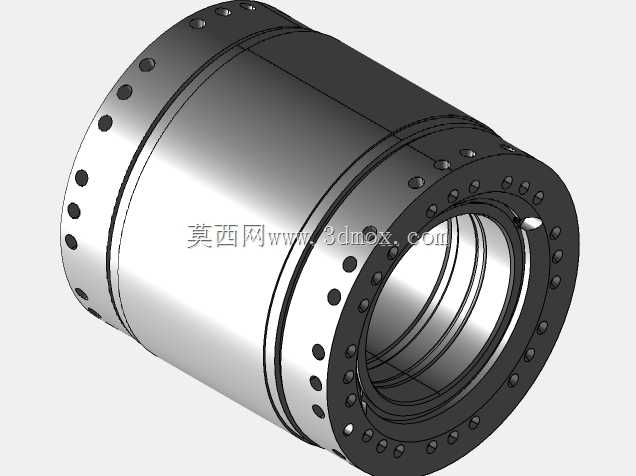

　　整个松刀过程的响应时间控制在0.2秒以内，匹配加工中心的自动换刀节奏。整套机构的外径尺寸严格匹配标准电主轴的内孔安装边界，最大外径不超过65mm，总长度控制在320mm以内，不需要对现有标准电主轴的外壳、轴承位做额外修改就能直接装入，安装时只需要保证后端驱动缸与主轴中心的同轴度在0.05mm以内，就能保证整套机构的运行可靠性。从设计逻辑上，这套结构采用自上而下的骨架建模思路，先确定主轴内孔的安装边界、刀柄接口的标准尺寸、拉紧行程与拉紧力的核心参数，再逐层拆分夹爪、传递杆、弹簧座、复位组件的零件结构，所有运动部件之间都预留了0.1-0.3mm的间隙，避免高速旋转时因热膨胀导致的机构卡滞，同时在关键摩擦副位置设计了润滑脂存储槽，

　　能保证长期运行过程中的润滑效果，减少维护频次。在实际加工场景中，这套夹紧系统能适配HSK-A63型标准刀柄，支持的最高转速可达24000rpm，换刀重复定位精度能稳定控制在0.002mm以内，不管是铝合金的高速精加工，还是模具钢的重切削加工，都能提供足够的连接刚性，有效减少加工过程中的振刀纹，提升工件表面加工质量。结构设计时还考虑了故障维护的便利性，所有内部零件都采用模块化设计，夹爪、碟形弹簧这些易损件都可以从主轴后端直接抽出更换，不需要拆解整个主轴的轴承组件，大幅降低后期维护的时间成本与配件成本。
