Sassi S30型齿轮式电梯曳引驱动装置

　　这款齿轮式电梯驱动装置，是面向中低层商用及住宅电梯场景开发的曳引动力核心，日常主要承担电梯轿厢与对重的动力输出、速度匹配、运行制动全流程功能，是曳引式电梯系统里直接决定运行平稳性与停层精度的核心部件。不同于无齿轮永磁同步曳引机的直驱结构，这款带齿轮减速的驱动结构更适配1.0m/s到1.75m/s额定速度区间、额定载重800kg到1250kg的常规电梯配置，在老旧小区电梯改造、中小型商业建筑电梯配套场景里，这类带齿轮减速的驱动装置凭借成熟的传动结构、较低的维护门槛，一直保有稳定的应用占比。

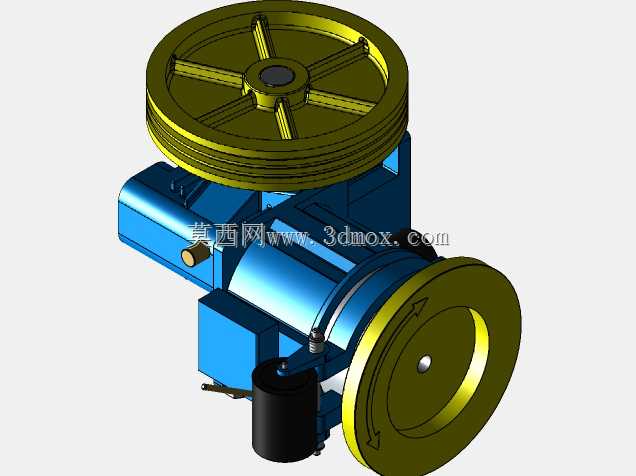

　　从结构设计逻辑来看，这款装置采用蜗轮蜗杆搭配斜齿轮的二级减速传动路径，输入端直接与驱动电机的输出轴刚性连接，通过第一级蜗轮副实现大减速比的初步扭矩放大，再经过第二组斜齿轮副完成动力输出端的扭矩匹配，最终将动力传递到外侧的黄色曳引轮上，依靠曳引轮绳槽与钢丝绳之间的摩擦力，带动轿厢与对重沿导轨做上下往复运动。整套减速机构完全封装在蓝色的铸铁箱体内部，箱体在设计时兼顾了结构刚性与散热需求：箱体侧壁布置了多道平行的加强筋，既可以承受齿轮啮合过程中产生的径向与轴向载荷，避免箱体长期受载出现形变导致齿轮啮合间隙变大、运行噪音升高的问题，同时加大的散热表面积可以将齿轮啮合、轴承转动产生的热量快速散发到周边空气中，避免长期高负荷运行时箱体内润滑油温度过高，导致润滑性能下降、零件磨损加剧的问题。

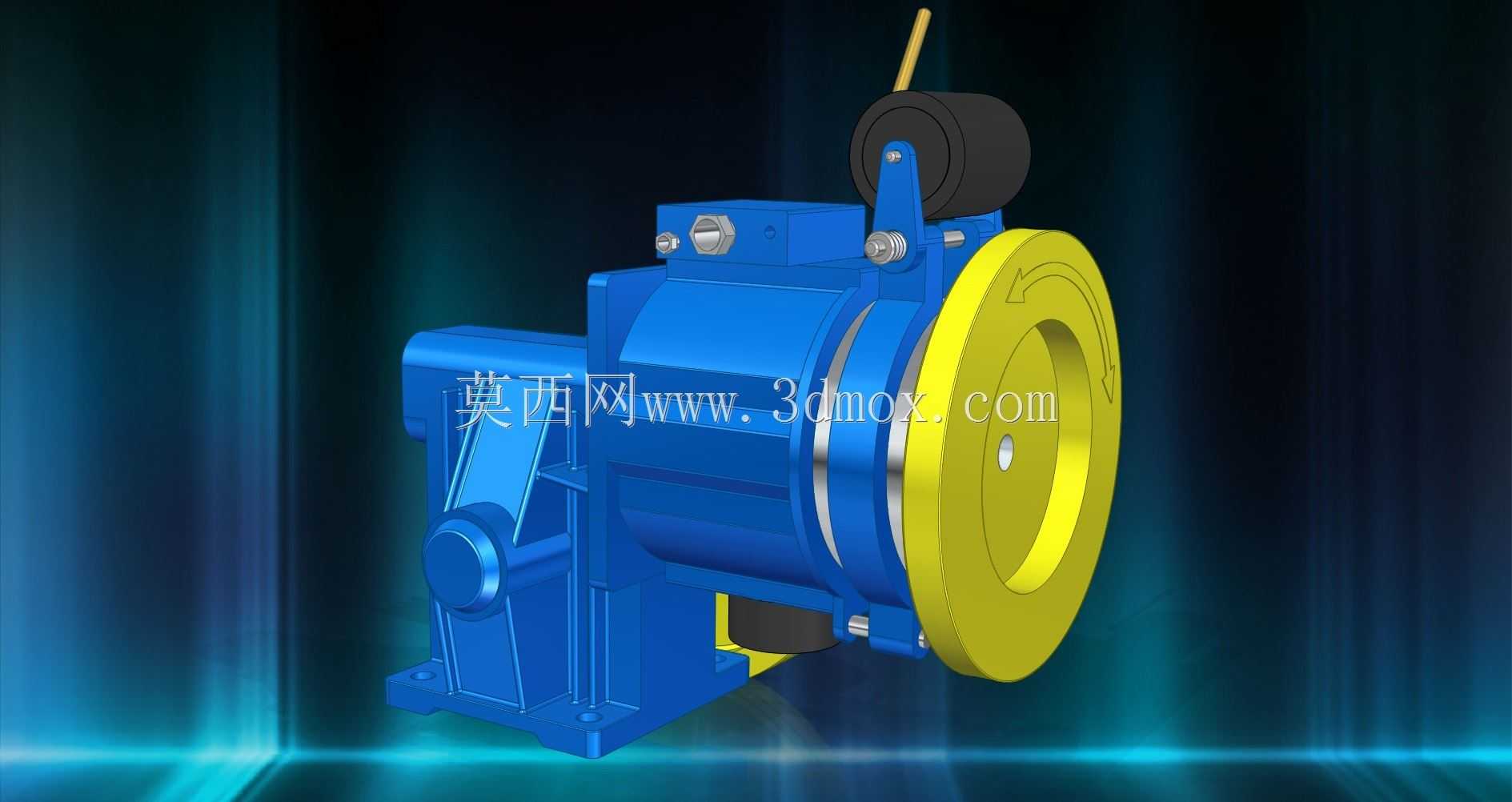

　　装置上部集成的块式制动器是安全功能的核心组成，制动轮直接套装在电机输出轴的高速端，依靠弹簧力提供制动力矩，在电梯失电、停层、触发安全保护回路时，制动器会快速抱合制动轮，依靠摩擦力锁死输入轴转动，避免轿厢出现溜梯风险。制动器旁的手动释放拨杆是专门设计的应急操作结构，在电梯出现故障断电、需要盘车救援时，维保人员可以通过专用工具扳动拨杆，手动克服制动弹簧的压力打开制动器，配合盘车结构将轿厢移动到平层位置完成人员救援，这个结构的布置位置充分考虑了井道内的操作空间，拨杆的操作行程与操作力都按照人体工程学要求做了匹配，不需要额外施加过大的力就能完成制动释放操作。

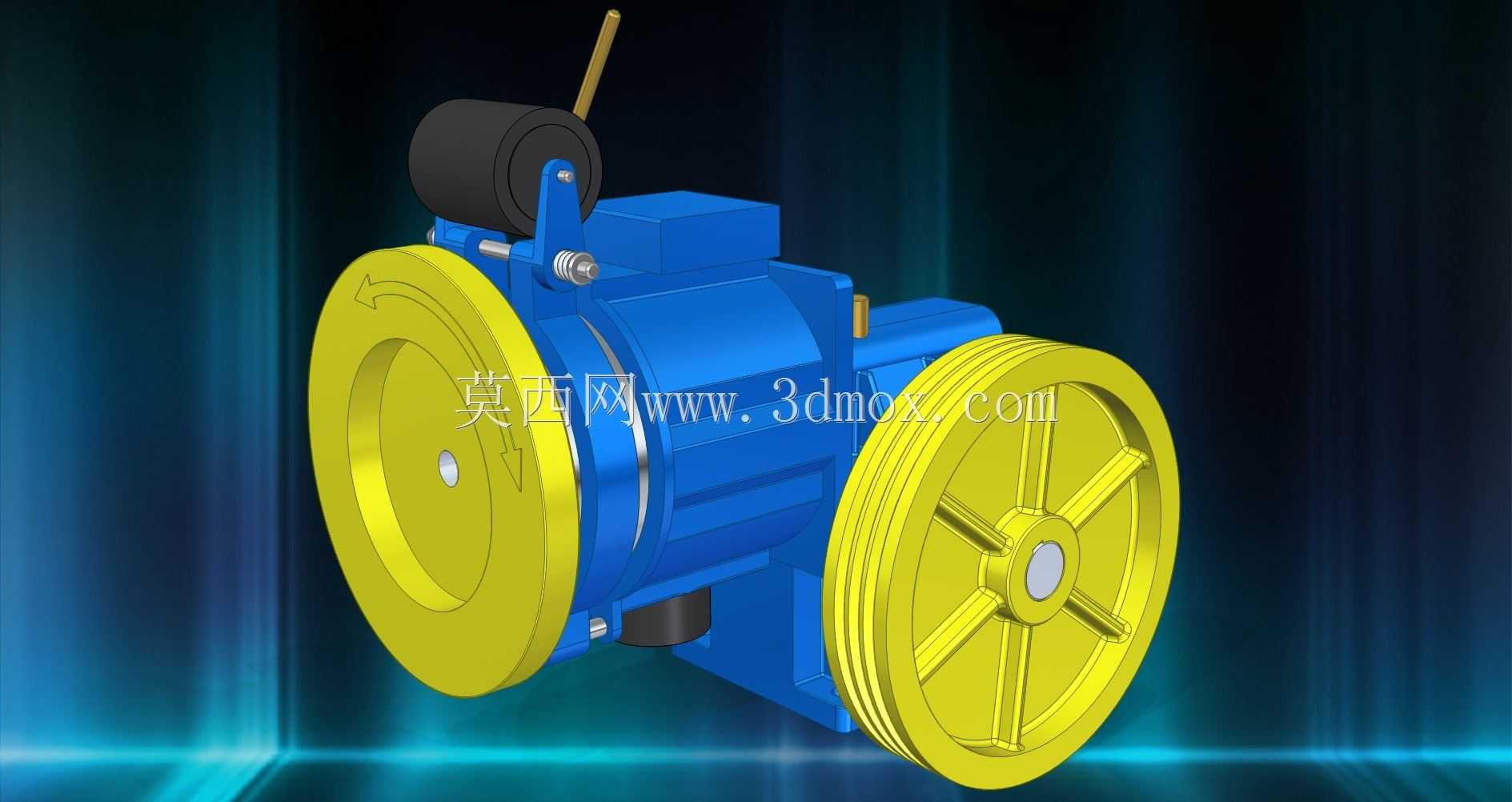

　　输出端的黄色曳引轮采用球墨铸铁材质加工，绳槽的轮廓尺寸严格匹配常用的8mm、10mm直径曳引钢丝绳，轮缘上标注的箭头清晰指示了电梯上行时的曳引轮转动方向，避免安装调试时出现电机转向接反的问题。曳引轮与输出轴的连接采用锥面过盈配合加平键的双重固定结构，既可以传递大扭矩，也能避免长期正反转切换时出现连接松动、轮体窜动的问题。整套装置的安装底座采用一体化铸铁结构，底座上的四个长条形安装螺栓孔预留了足够的位置调整余量，在机房安装时可以根据承重梁的实际布置位置微调装置的固定位置，不需要额外加工过渡连接板；底座的安装平面加工精度达到了IT7级，安装时只需要将承重梁的上平面找平，就可以保证装置的输入输出轴水平度满足安装规范要求，避免因安装倾斜导致齿轮偏磨、轴承载荷异常的问题。

　　从安装边界尺寸来看，这套驱动装置的整体宽度控制在750mm以内，整体高度不超过600mm，轴向长度不超过800mm，对机房的空间占用远小于同参数的无齿轮曳引机，非常适配顶层高度有限、机房面积局促的老旧建筑电梯改造项目，不需要对原有建筑结构做大规模拆改就能完成设备更换。在设计细节上，箱体上预留的油位观察孔、注油孔、放油孔都布置在便于维保操作的侧面，日常维保不需要拆卸主体结构就能完成润滑油的检查与更换；端盖处的密封结构采用双唇口橡胶油封，既可以防止箱体内的润滑油渗漏，也能阻挡井道内的灰尘、杂物进入箱体内部污染润滑油，延长齿轮与轴承的使用寿命。整套传动结构的齿面都经过了渗碳淬火处理，齿面硬度达到HRC58-62，在保证齿芯韧性的同时提高了齿面的耐磨性能，正常润滑条件下的设计使用寿命可以超过20年，全生命周期内只需要按照维保周期定期更换润滑油、检查制动片磨损量即可，不需要对齿轮传动副做额外的维护调整。在运行噪音控制上，齿轮副的啮合间隙经过精密选配，箱体的结合面都做了精密铣削加工，正常运行时的机外噪音可以控制在55dB以内，不会对建筑内的住户与商户造成噪音干扰。
